Eletrônica Digital - Terceiro Exercício Escolar- Semestre 2018.1

Aluno:______________________________________________________ CPF Nº:___________________

1.O circuito de alarme mostrado na Fig.1 é utilizado para alarmar determinada situações indesejadas da porta, faróis e ignição de um automóvel. As tres chaves são usadas para sinalizar o estado da porta do motorista, da ignição e dos faróis. Projete o circuito lógico com essas tres chaves como entradas, de modo que o alarme seja ativado( LED aceso ) sempre que ocorrer uma das seguintes situações ou ambas:
a) Os faróis estão acesos e a ignição está desligada;
b) A porta está aberta e a ignição está ligada.

Se seu CPF é par, use somente portas NOR no projeto do circuito lógico e, caso seu CPF seja ímpar, use somente portas NAND. Empregue a menor quantidade possível de portas lógicas.

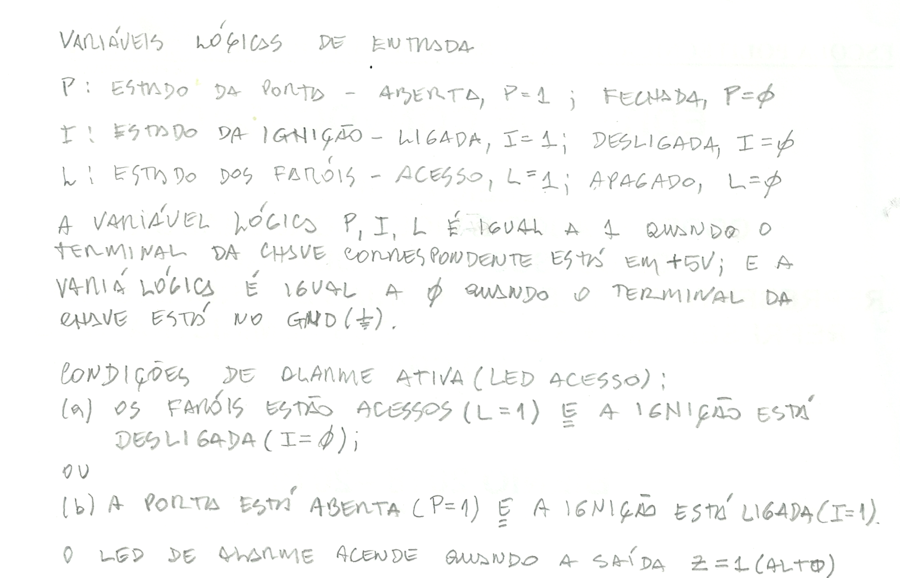

Solução

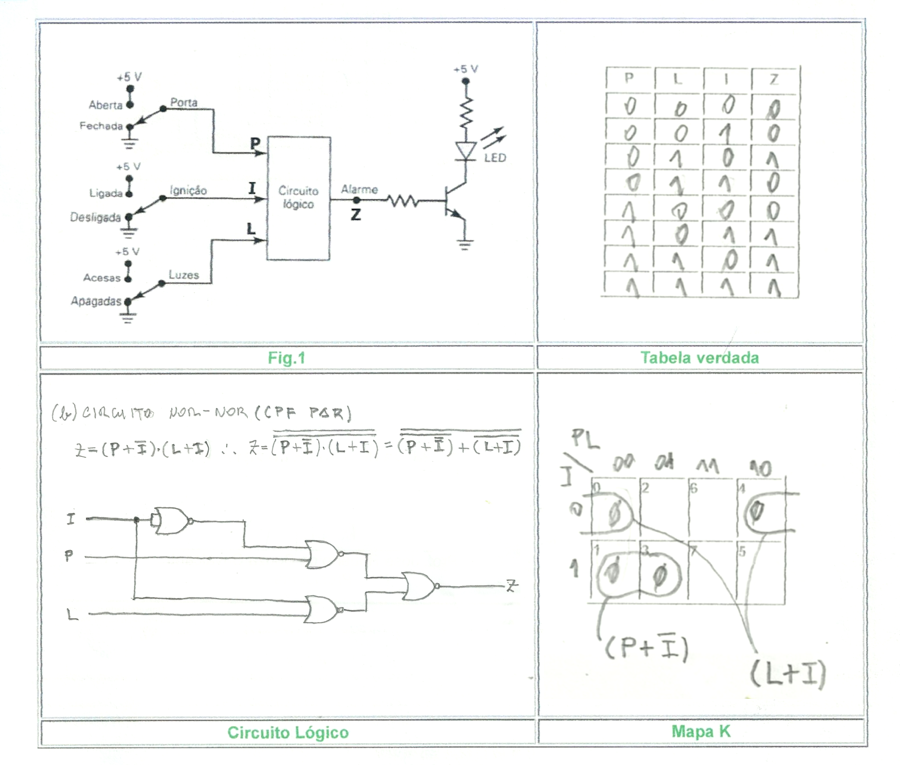

Fig.1

Valor da questão = 5
Tabela Verdade correta = 1
Mapa K correto = 1
Função Simplificada correta = 1
Circuito Lógico correto = 2

2.Analise o contador síncrono da Fig.2. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF.
Solução

Fig.2

Valor da questão = 5
Cada forma de onda de saída totalmente correta = 1
Módulo correto = 1
