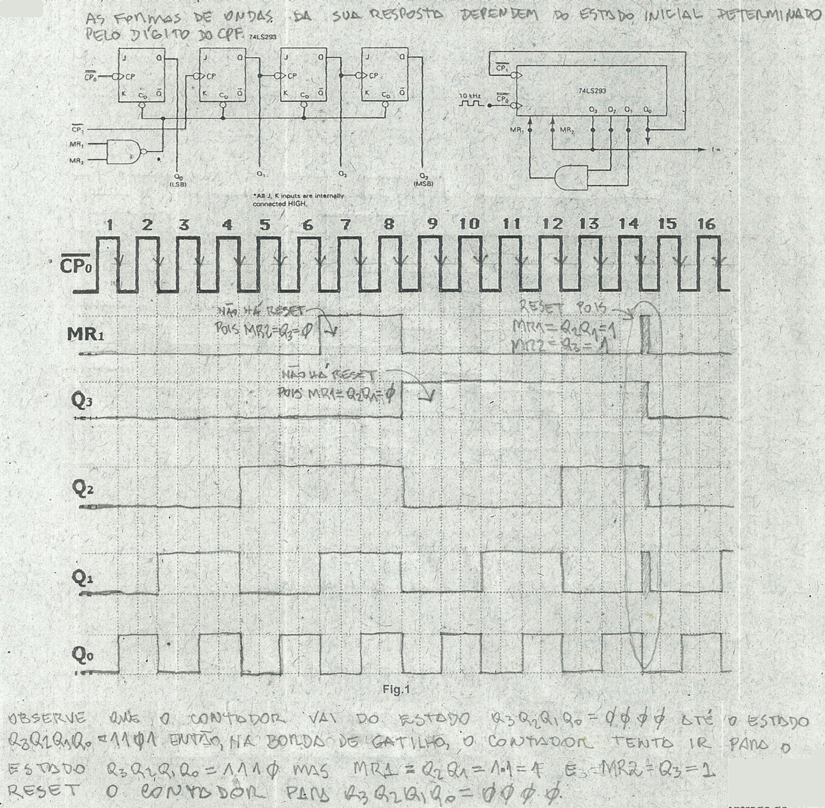

1.A figura abaixo mostra o diagrama lógico de contador assíncrono de quatro bits 74LS293. Analise sua operação, desenhe as formas de onda para cada sinal de saída Q0, Q1, Q2, Q3, e MR1, na configuração mostrada. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo menor dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo maior dígito do CPF, se o CPF fôr ímpar.
Solução



Fig.1

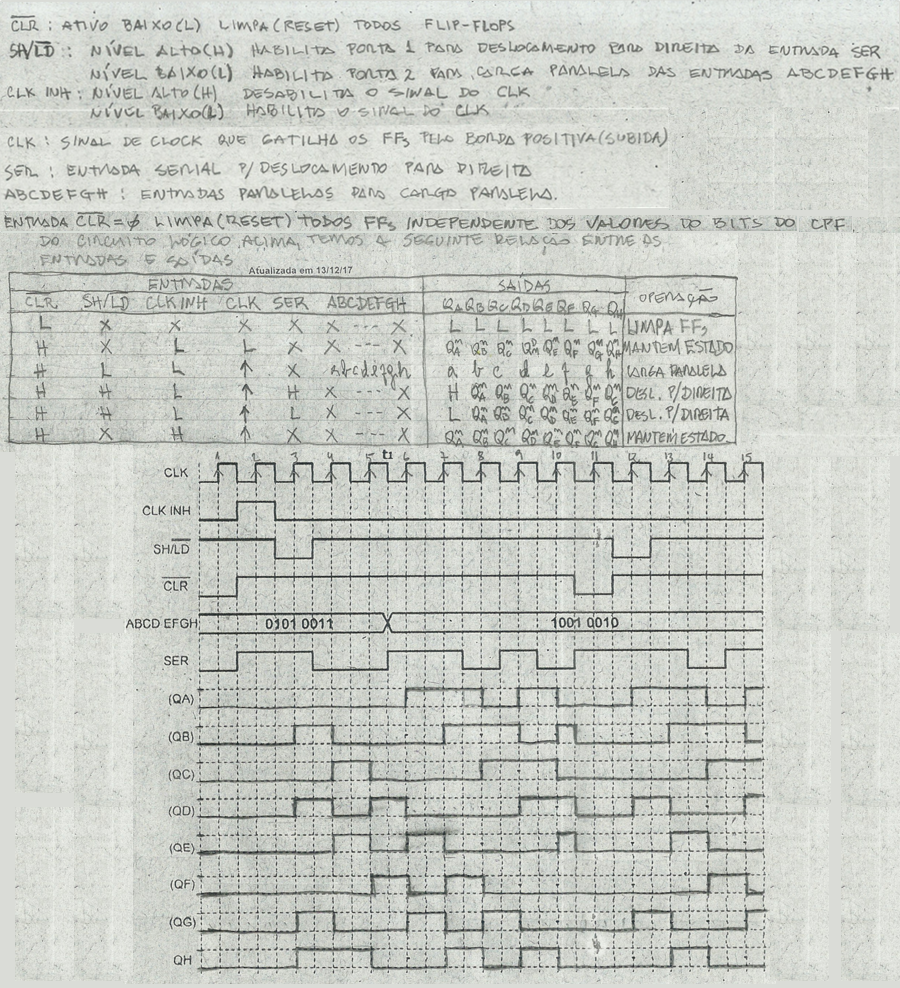

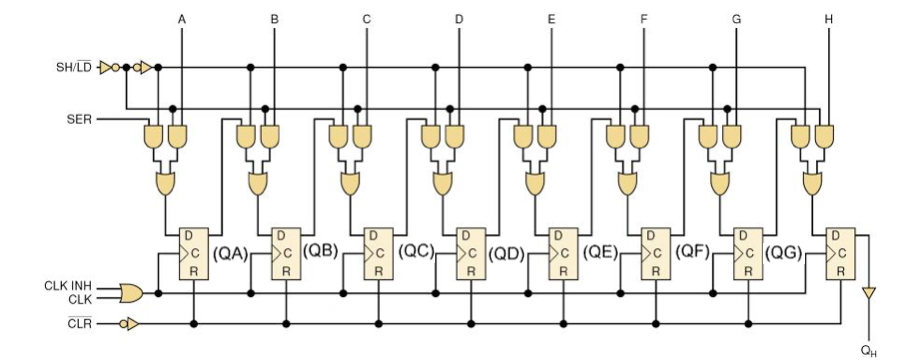

2. A figura abaixo mostra o circuito lógico do registrador SN74LS166, com flip-flps tipo D, providos de entrada diretas reset(R), entrada de dados D e clock C. Inicialmente todos os flip-flops no estado iguais a representação BCD dos dígitos de controle do seu CPF, e ABCDEFGH são iguais a 01010011 até instante t1 e iguais a 10010010 até o final. Então desenhe as formas-de-onda das saídas QA, QB, QC, QD, QE, QF, QG e QH para os sinais de entrada mostrados e explique a função da entrada SH/LD.
Solução

Fig.2







3.Analise o contador síncrono da Fig.3. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo menor dígito do seu CPF.
Solução

Fig.3





4.Um circuito digital é utilizado para realizar operações aritméticas com dois números de 8-bits conforme mostra a Fig.4. Determine as saídas S8S7S6S5S4S3S2S1S0 do circuito para cada uma das condições mostradas na tabela e determine cada operação realizada, considerando as entradas A7-A0 e B7-B0 não indicadas como sendo iguais à representação BCD dos dois maiores dígitos do seu CPF, se o CPF fôr par; e iguais à representção BCD dos dois menores dígitos do CPF, se o CPF fôr ímpar.
Solução

Fig.4







5.O circuito da Fig.5 é utilizado para realizar operações aritméticas de dois números de 4-bits disponíveis nos Registradores A e B. O tipo de operação executada depende do nível lógico nos terminais de controle A e S, e o resultado da operação é registrado após o pulso Transfere. Considere que no Registrador A está armazenado o dígito mais significativo e no Registrador B o dígito menos significativo do número do seu CPF, determine:
(a) Se A=1 e S=0, o conteúdo do Registador A depois do pulso Transfere.
(b) Se A=0 e S=1, o conteúdo do Registrador A depois do pulso Transfere.
(c) O intervalo [-a, +b] de operação do circuito.
(d) O sistema de representação de números binários com sinal utilizado.
(e) Para C4 = 1, o resultado da operação é válido?
Solução
