Aluno:______________________________________________________ CPF Nº:___________________

1. Analise o contador síncrono da Fig.1. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo menor dígito do seu CPF.
Solução

Fig.1

Valor da questão = 5
Módulo correto = 1
Cada forma de onda de saída correta = 1

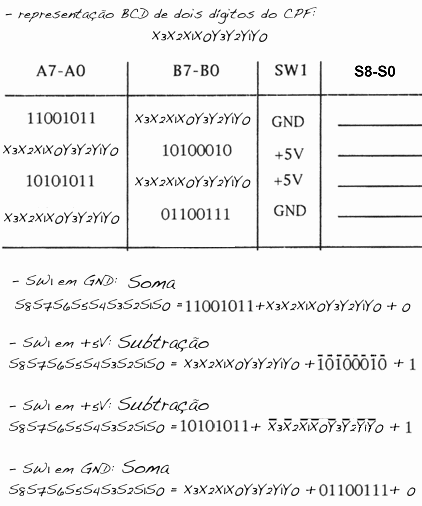

2.Um circuito digital é utilizado para realizar operações aritméticas com dois números de 8-bits conforme mostra a Fig.2. Determine as saídas S8S7S6S5S4S3S2S1S0 do circuito para cada uma das condições mostradas na tabela e determine cada operação realizada, considerando as entradas A7-A0 e B7-B0 não indicadas como sendo iguais à representação BCD dos dois maiores dígitos do seu CPF, se o CPF fôr par; e iguais à representção BCD dos dois menores dígitos do CPF, se o CPF fôr ímpar.
Solução

Fig.2

Valor da questão = 5
Cada saída correta = 1
Cada operação correta = 0,25



Atualizada em 2/07/16
