Aluno:______________________________________________________ CPF Nº:___________________

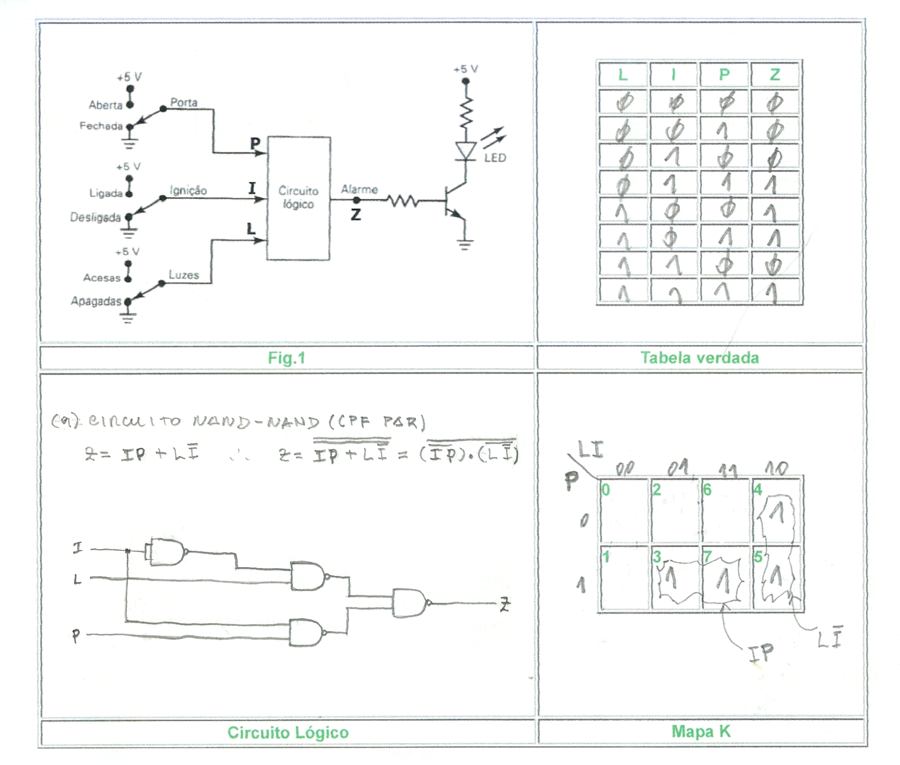

1.O circuito de alarme mostrado na Fig.1 é utilizado para alarmar determinada situações indesejadas da porta, faróis e ignição de um automóvel. As tres chaves são usadas para sinalizar o estado da porta do motorista, da ignição e dos faróis. Projete o circuito lógico com essas tres chaves como entradas, de modo que o alarme seja ativado( LED aceso ) sempre que ocorrer uma das seguintes situações ou ambas:
a) Os faróis estão acesos e a ignição está desligada;
b) A porta está aberta e a ignição está ligada.

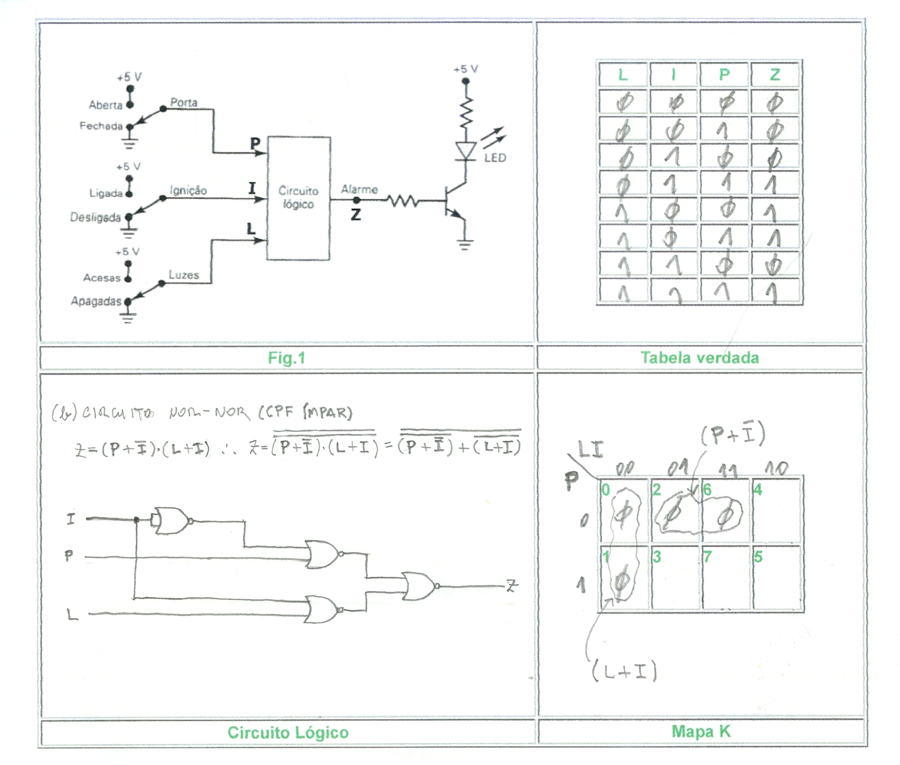

Se seu CPF é par, use somente portas NAND no projeto do circuito lógico e, caso seu CPF seja ímpar, use somente portas NOR. Empregue a menor quantidade possível de portas lógicas.
Solução

Valor da questão = 5
Tabela Verdade correta = 1
Mapa K correto = 1
Função Simplificada correta = 1
Circuito Lógico correto = 2











2.Na Fig.2, considere que as formas de onda dos sinais A, B, C são iguais `a representação BCD, no tempo, dos dígitos do seu CPF RSTUVXYZWMN do seguinte modo: A=RSTU, B=VXYZ e C=WMN0, e os pinos (4) e (5) do CI estão ligados no nível baixo, o pino (6) está ligado o sinal D. Então desenhe as formas de onda das saídas Y0, Y3, Y5 e Y7.
Solução

Valor da questão = 5
Formas de onda de entradas corretas = 1
Formas de onda de saída corretas = 4













Atualizada em 18/11/17
