Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a segunda prova  do curso no Semestre 2019.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

---

1. A figura abaixo mostra o diagrama lógico de um contador de quatro bits. Analise sua operação e desenhe as formas de onda para cada sinal de saída A, B, C e D e determine o módulo do contador. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo maior dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo menor dígito do CPF, se o CPF fôr ímpar.
Solução

Fig.1

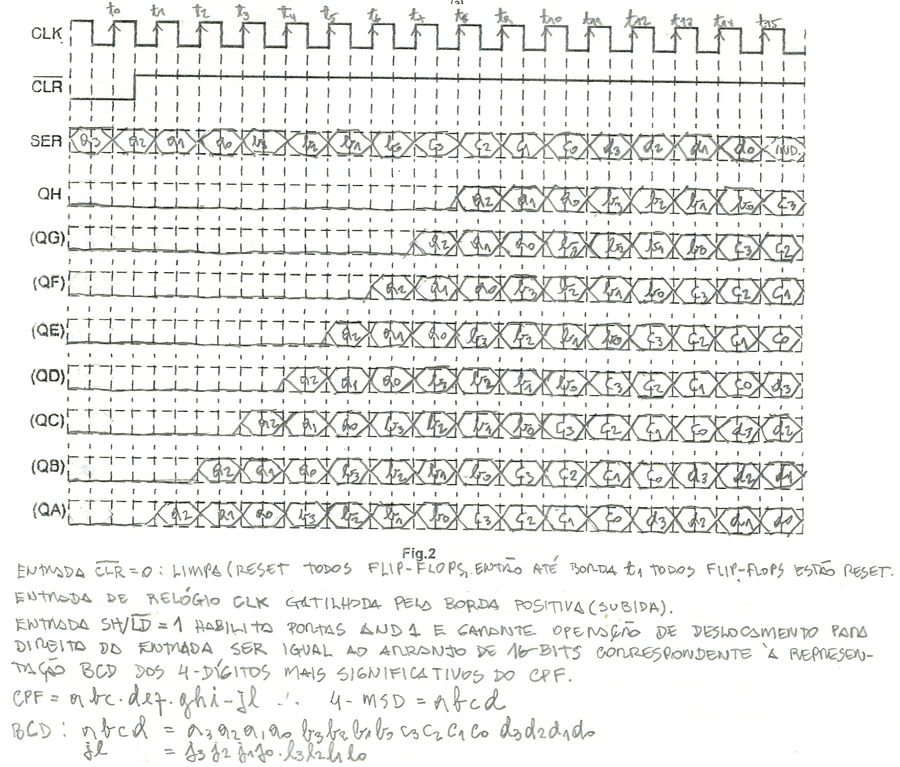

2. A figura abaixo mostra o circuito lógico do registrador SN74LS166, com flip-flps tipo D, providos de entrada diretas reset(R), entrada de dados D e clock C. Inicialmente todos os flip-flops no estado iguais a representação BCD dos dígitos de controle do seu CPF, ABCDEFGH são iguais a 00000000, CLK INH=0, SH/LD=1 e SER igual `a forma de onda da representaçao BCD dos quatros dígitos mais significativos do seu CPF. Então desenhe as formas-de-onda das saídas (QA), (QB), (QC), (QD), (QE), (QF), (QG) e QH para os sinais de entrada mostrados.
Solução

Fig.2

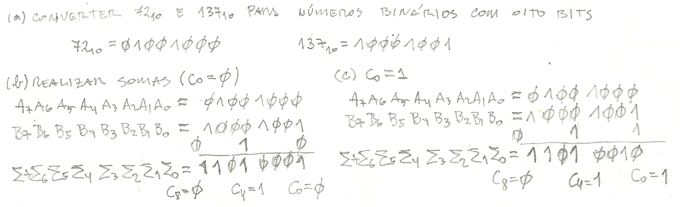

3. Para o somador mostrado na Fig.3, sabendo que A7A6A5A4A3A2A1A0 e B7B6B5B4B3B2B1B0 são iguais a 7210 e 13710, em binário sem sinal, determine as saídas ∑7∑6∑5∑4∑3∑2∑1∑0, C4 e C8. Considere que C0 igual a 1 se seu CPF é ímpar e C0 igual a 0 se seu CPF é par.
Solução



C0 = ______________ C4 = _____________ C8 =_____________ ∑7∑6∑5∑4∑3∑2∑1∑0 = ____________________







4. O circuito somador 74283, cujo diagrama lógico está na figura abaixo,  é um somador de dois números de quatro bits cada. Sabendo que A7A6A5A4A3A2A1 é igual `a representação BCD dos dois dígitos mais significativos e B7B6B5B4B3B2B1 é igual `a representação BCD dos dois dígitos menos significativos do seu CPF, então, na configuração abaixo, determine:
(a)Em que sistema de representação opera o circuito?_____________________________________________________
(b)Qual o intervalo de operação do circuito(maior número positivo e menor número negativo)?___________________
(c)Qual a função da chave SW1 quando está fechada? E quando está aberta?__________________________________
(d)Se SW1 está fechada, determine S8S7S6S5S4S3S2S1.________________________
(e)Se SW1 está aberta, determine S8S7S6S5S4S3S2S1.__________________________
Solução

Fig.4







5. O sinal de sincronismo de um circuito digital tem uma freqüência de 35,70MHz e deseja-se um sinal de saída com freqüência igual a 2,55MHz. Empregando somente o CI 7493 abaixo e uma porta AND de duas entradas, projete o circuito indicando claramente a entrada, a saída e todas as conexões necessárias.
Solução

Fig.5
