• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a segunda prova  do curso no Semestre 2023.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questã

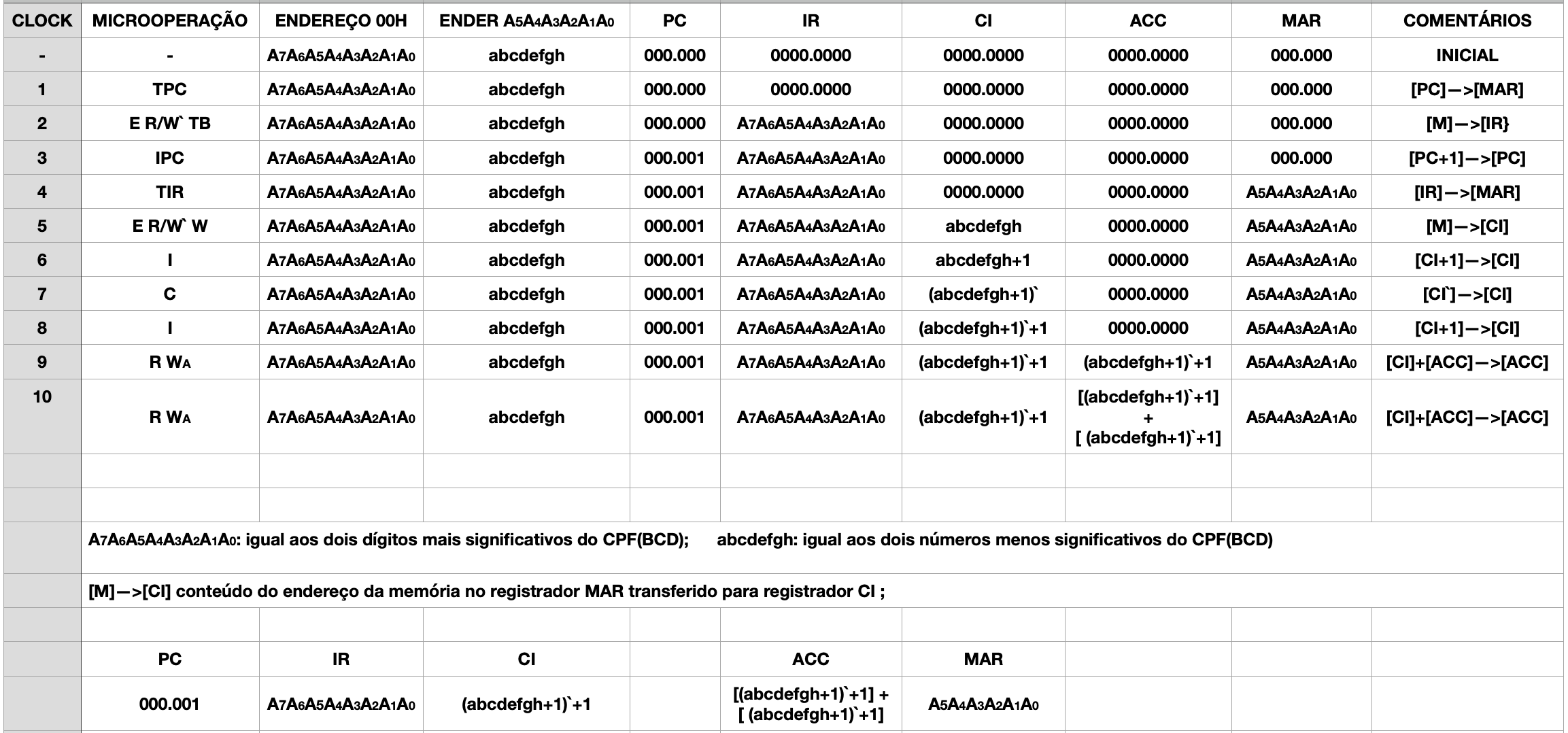

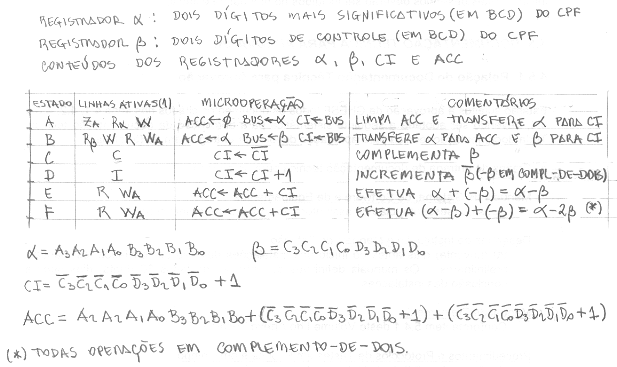

2.A Fig.2 mostra o controlador de registrador de deslocamentos e o datapath controlado. Sabendo que os registradores são de 8-bits e inicialmente α tem os dois dígitos mais significativos(em BCD) do seu CPF e β está com os dois dígitos menos significativos(em BCD) do seu CPF, diga quais os conteúdos, em HEXA, dos registradores α, β , CI, ACC e FFs ABCDE(em binário), depois da última microoperação realizada.
Solução

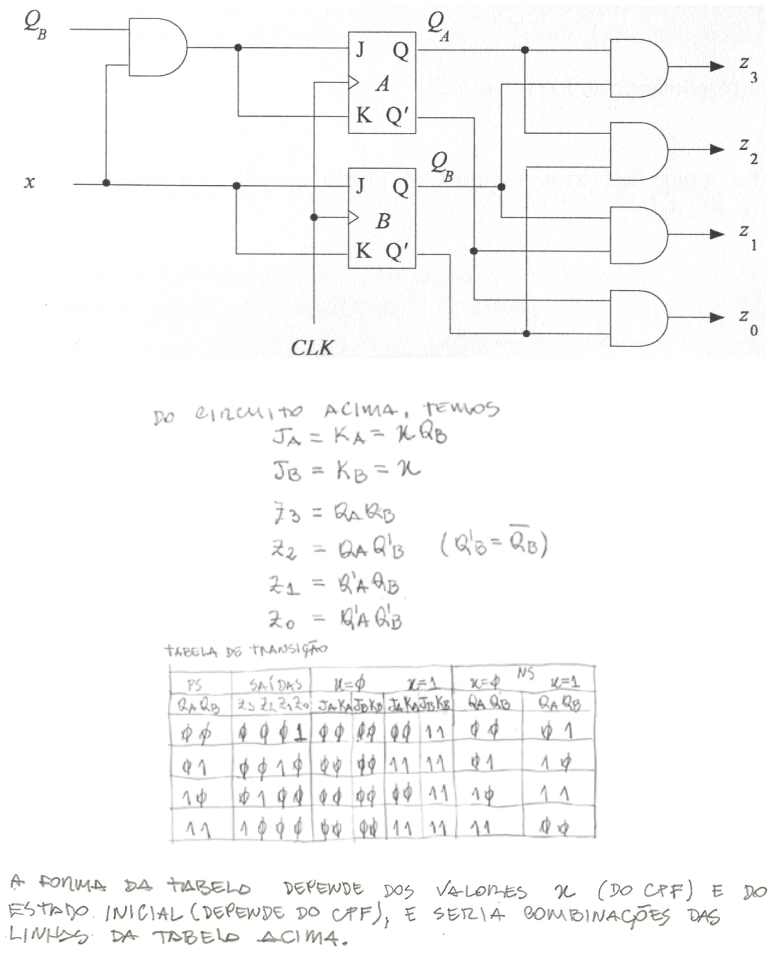

3.O circuito sequencial da FSM mostrado na Fig.3 tem uma entrada X e quatro saídas Z₃Z₂Z₁Z₀. Considere que o estado inicial da FSM é igual à 01(CPF par) e 10(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos tres dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução
