Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova  do curso no Semestre 2023.2
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

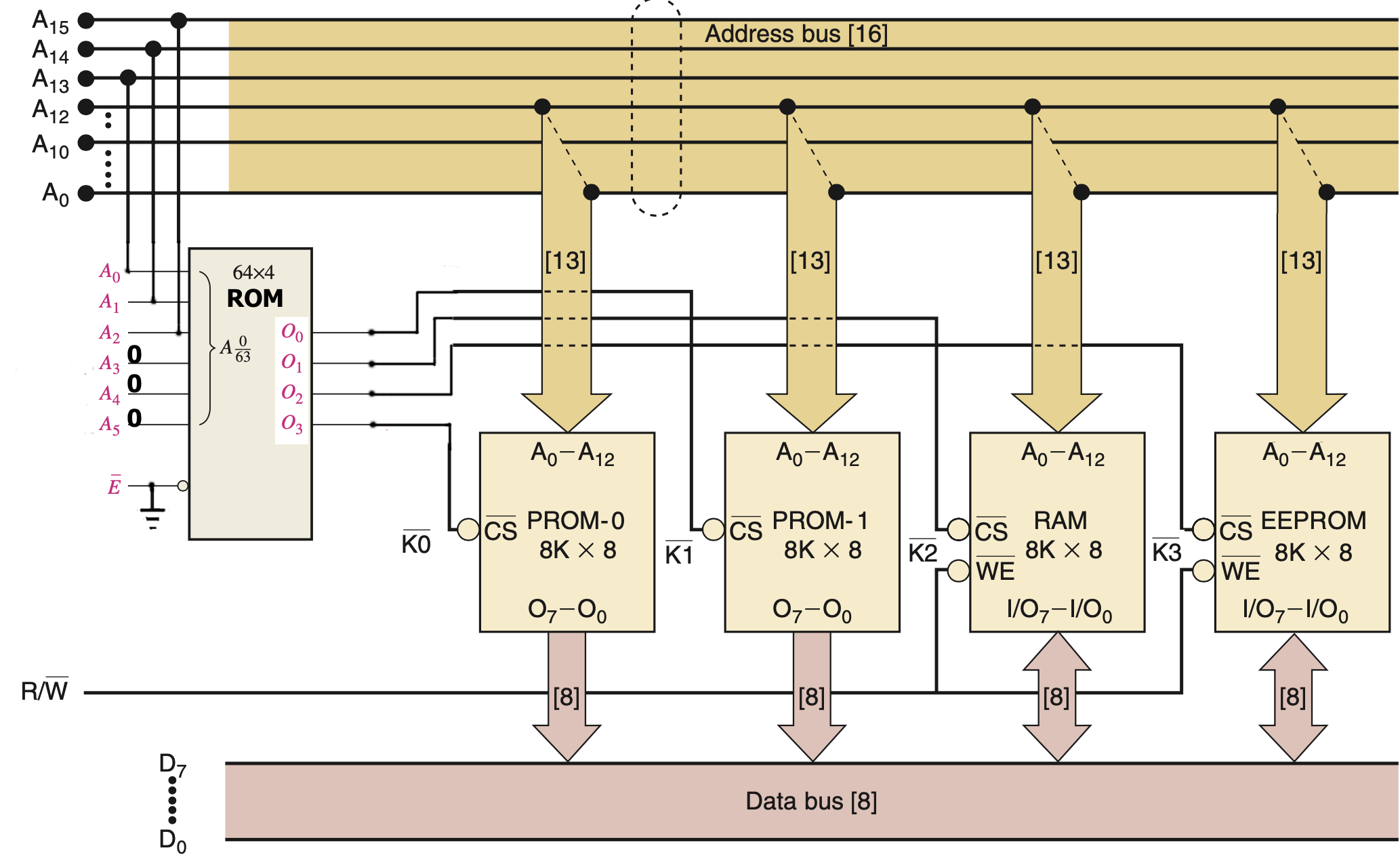

1.Para o banco de memórias mostrado na Fig.1, suponha que a memória ROM 64X4-palavrasXbits está gravada nos 11 primeiros endereços(0 até A, hexa) com 11 palavras iguais à representação BCD dos dígitos do seu CPF, do mais significativo para o menos significativo, que são disponibilizados nas saídas O3O2O1O0.
Então, sabendo que as entradas de endereços A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 4 números mais significativos do seu CPF, determine quais memórias PROM-0, PROM-1, RAM e, EEPROM, estão habilitadas e desabilitadas.
Solução

Fig.1

CHIP	HABILITADA		DESABILITADA
PROM-0
PROM-1
RAM
EEPROM

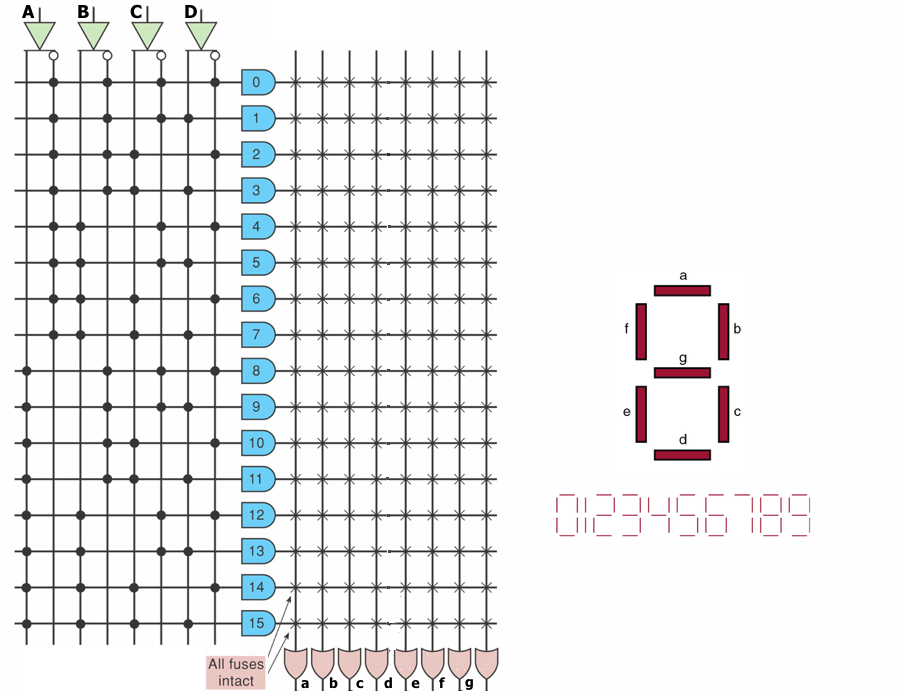

Fig.2

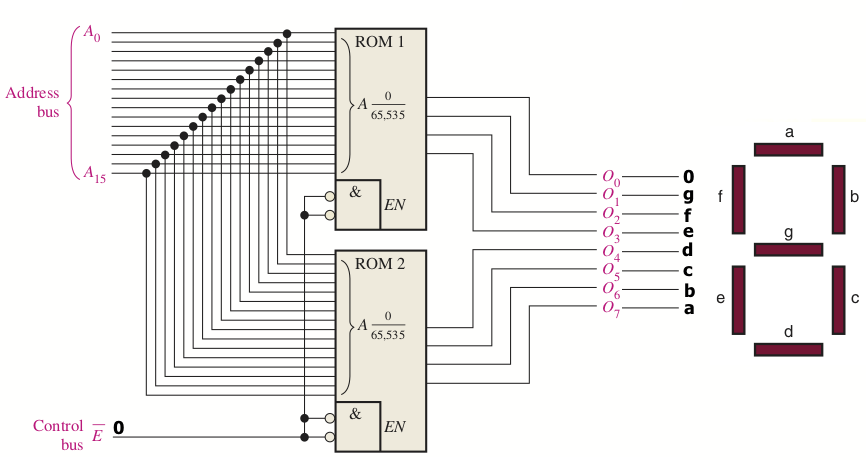

3.A Fig.3 mostra duas ROMs associadas e ligadas a um display de 7-segmentos. As ROMs são programadas para mostrar no display os 11 números de seu CPF, um de cada vez, do dígito mais significativo para o menos significativo. Sabendo que os dados estão gravados a partir do endereço X000H, onde X é igual segundo maior número do seu CPF, então determine, em HEXA, os endereços e a programação armazenada O7O6O5O4O3O2O1O0, sabendo que O0=0.
Solução

Fig.3

ENDEREÇO(HEXA)	CPF	O7O6O5O4	O3O2O1O0

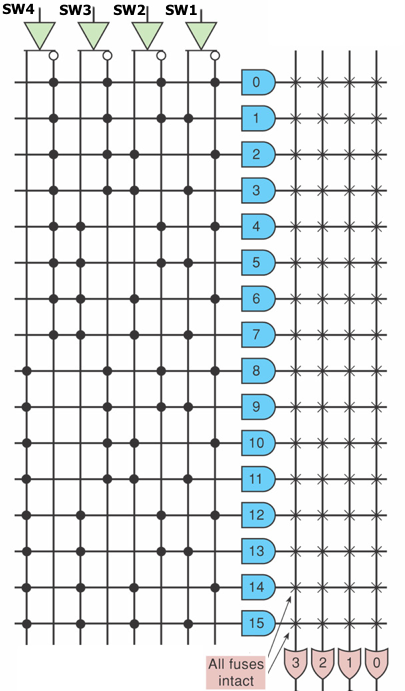

4.O circuito de controle da Fig.4, tem quatro chaves de entradas SW4, SW3, SW2 e SW1 e uma saída X. O circuito deve fornecer saída X ALTA sempre que a palavra de entrada tiver paridade ímpar, se seu CPF é par, e sempre que a palavra de entrada tiver paridade par, se seu CPF é ímpar. Para CPF par, a saída X deve ser na porta OR 2; para CPF ímpar, a saída X deve ser na porta OR 0. Para indicar uma célula de bit programada, desenhe um círculo ao redor da célula, na Fig.4 abaixo.
Solução

Fig.4
