Roteiro
- As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova do curso no Semestre 2023.2
- Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
- As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
- Tente resolver sem qualquer ajuda externa(livro, anotações ou colegas).
- Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
- Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
- Simplifique as equações dos problemas que exigem simplificação.
- Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

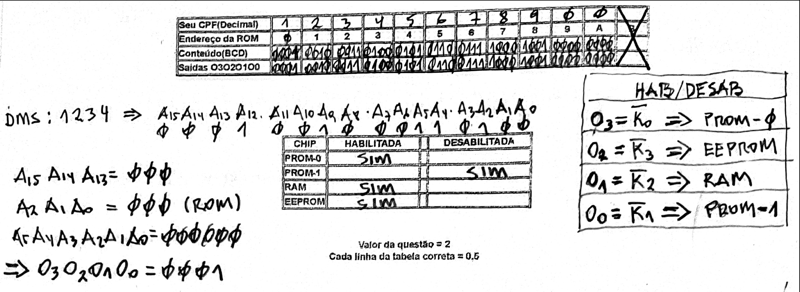

1.Para o banco de memórias mostrado na Fig.1, suponha que a memória ROM 64X4-palavrasXbits está gravada nos 11 primeiros endereços(0 até A, hexa) com 11 palavras iguais à representação BCD dos dígitos do seu CPF, do mais significativo para o menos significativo, que são disponibilizados nas saídas O3O2O1O0.
Então, sabendo que as entradas de endereços A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais `a representação BCD dos 4 números mais significativos do seu CPF, determine quais memórias PROM-0, PROM-1, RAM e, EEPROM, estão habilitadas e desabilitadas.
Solução
Fig.1

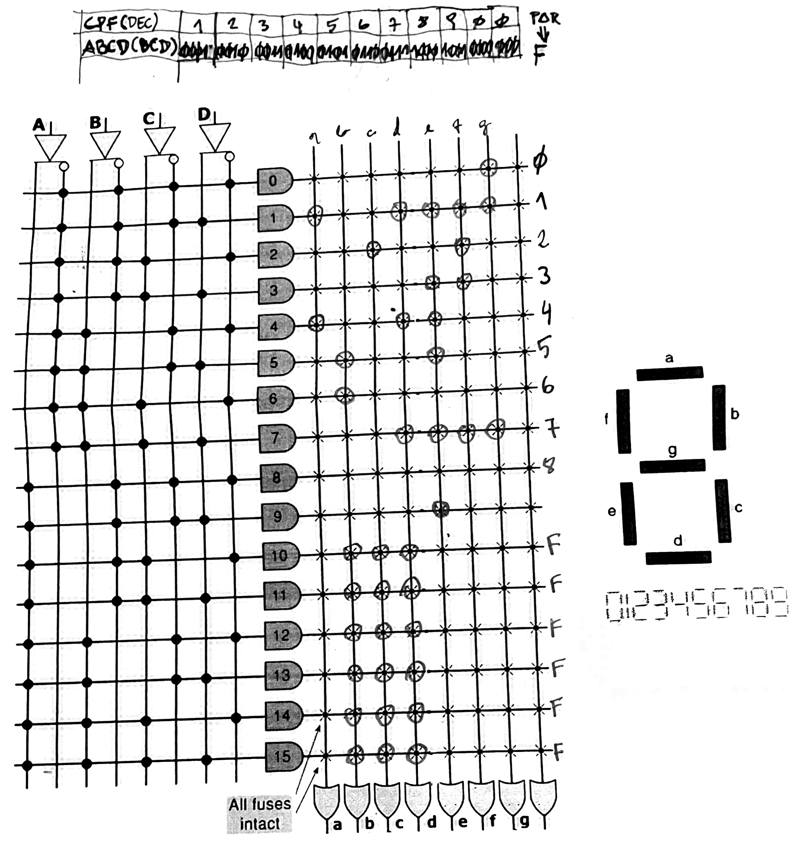

2.Determinado PLD tem como entradas um conjunto de quatro bits ABCD que são iguais às representações BCD dos dígitos de seu CPF. O circuito deve fornecer saída, no display de 7-segmentos, em decimal, o dígito igual `a entrada ABCD do seu CPF. Em quaisquer outra situações de ABCD, que não sejam entradas dos dígitos do seu CPF, o display deve mostrar a letra F(se seu CPF é par) e a letra E(se seu CPF é ímpar). Programe o PLD. Represente um posição programada com um círculo ao redor.
Solução
3.A Fig.3 mostra duas ROMs associadas e ligadas a um display de 7-segmentos. As ROMs são programadas para mostrar no display os 11 números de seu CPF, um de cada vez, do dígito mais significativo para o menos significativo. Sabendo que os dados estão gravados a partir do endereço X000H, onde X é igual segundo maior número do seu CPF, então determine, em HEXA, os endereços e a programação armazenada O
7O
6O
5O
4O
3O
2O
1O
0, sabendo que O
0=0.
Solução
Fig.3

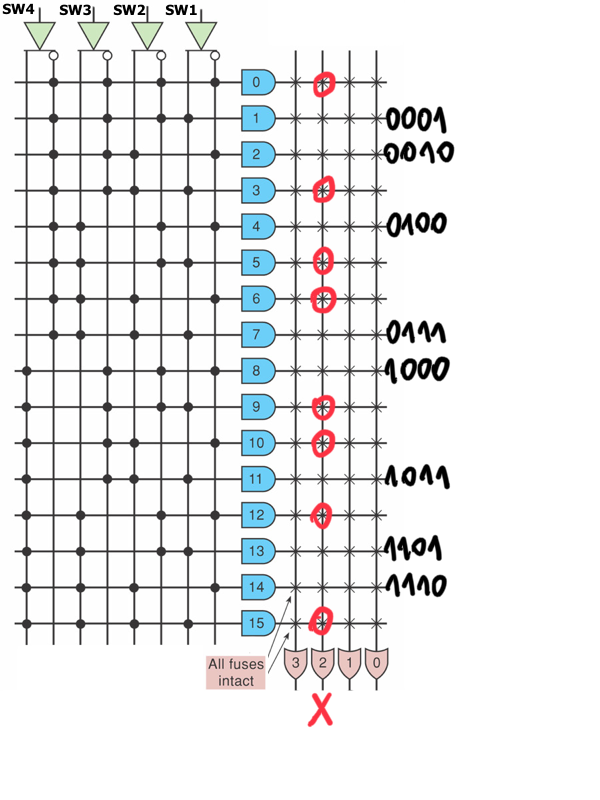

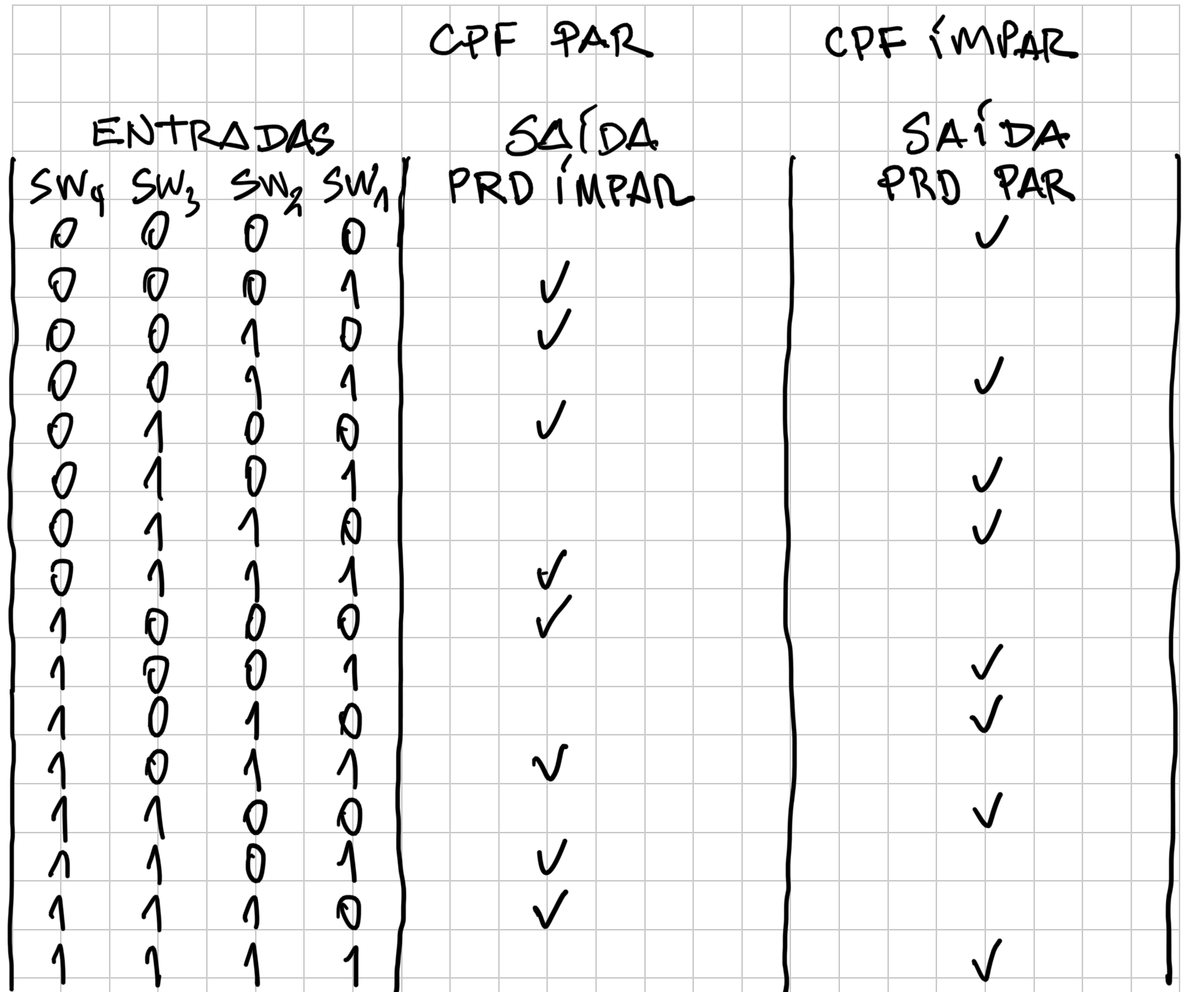

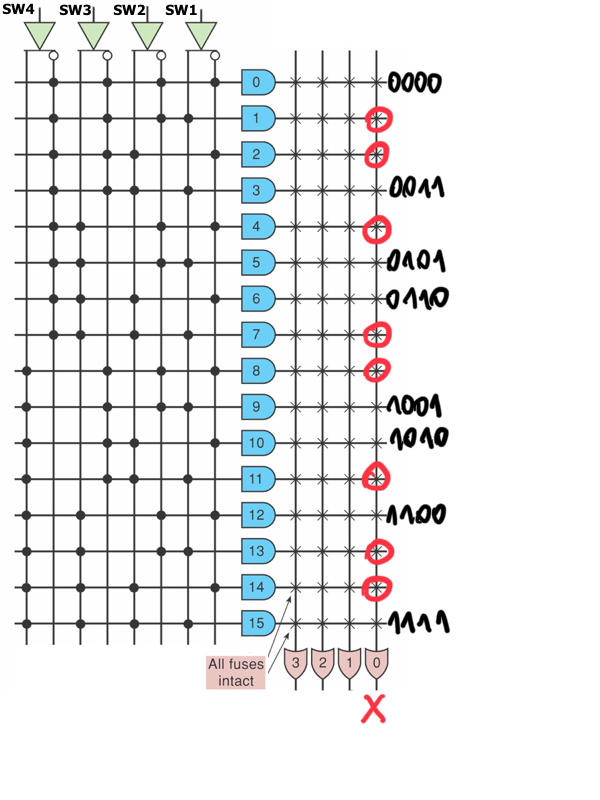

4.O circuito de controle da Fig.4, tem quatro chaves de entradas SW4, SW3, SW2 e SW1 e uma saída X.
O circuito deve fornecer saída X ALTA sempre que a palavra de entrada tiver paridade ímpar, se seu CPF é par, e sempre que a palavra de entrada tiver paridade par, se seu CPF é ímpar. Para CPF par, a saída X deve ser na porta OR 2; para CPF ímpar, a saída X deve ser na porta OR 0.
Para indicar uma célula de bit programada, desenhe um círculo ao redor da célula, na Fig.4 abaixo.
Solução
Fig.4
CPF PAR
Entradas SW4SW3SW2SW1 = _0001_0010_0100_0111_1000_1011_1101_1110_
CPF ÍMPAR
Entradas SW4SW3SW2SW1 = _0000_0011_0101_0110_1001_1010_1100_1111_
