Aluno:______________________________________________________ CPF Nº:___________________

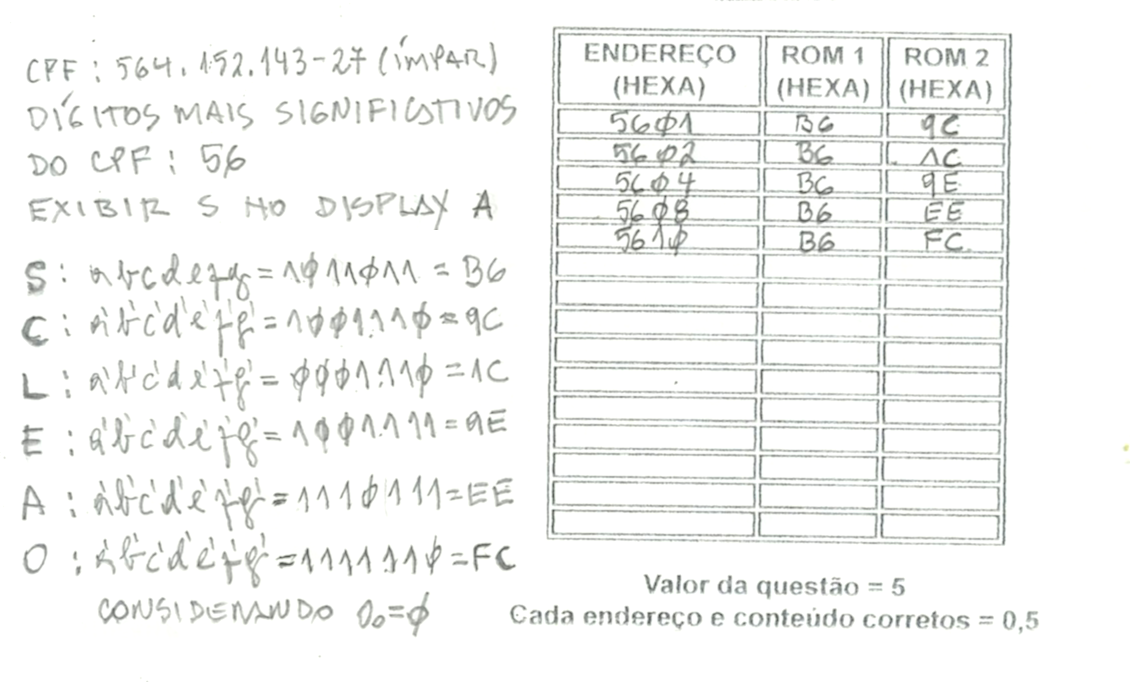

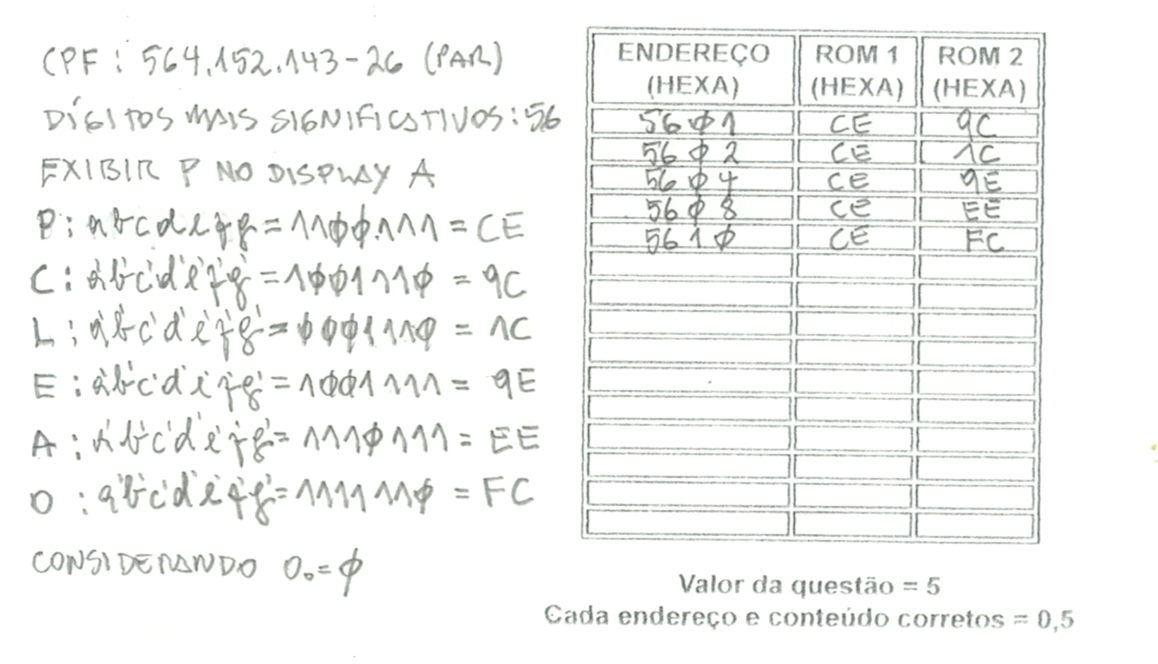

1.A Fig.1 mostra o circuito de controle de nível de líquido em um reservatório através de 5 sensores de nível que fornecem saída alta(H) quando são atuados. O sensor CHEIO está ligado na entrada A0, sensor ALTO na entrada A1, sensor MEIO na entrada A2, sensor BAIXO na entrada A3 e sensor VAZIO na entrada A4, dos pinos de endereços das memórias ROM 1 e ROM 2. As memórias ROM 1 e ROM 2 estão com as saídas de dados O7O6O5O4O3O2O1 ligadas aos displays A e B como mostrado. O display A deverá mostrar a letra P(posição), se seu CPF for par, e mostrar a letra S(situação), se seu CPF for ímpar. O display B deverá mostrar a letra correspondente ao sensor atuado: C(cheio), L(alto), E(meio), A(baixo) e O(vazio). Considere que apenas um sensor é atuado por vez.
Então, determine a programação das memórias ROM 1 e ROM 2, considerando que os dados estão gravados sequencialmente, a partir do endereço XY00H, onde XY são iguais aos dígitos mais signifIcativos de seu CPF e preencha a tabela abaixo,
Solução

Fig.1

CPF:_564_152_143-27__XY=_56_

Valor da questão = 5

Cada LINHA completamente correta = 1

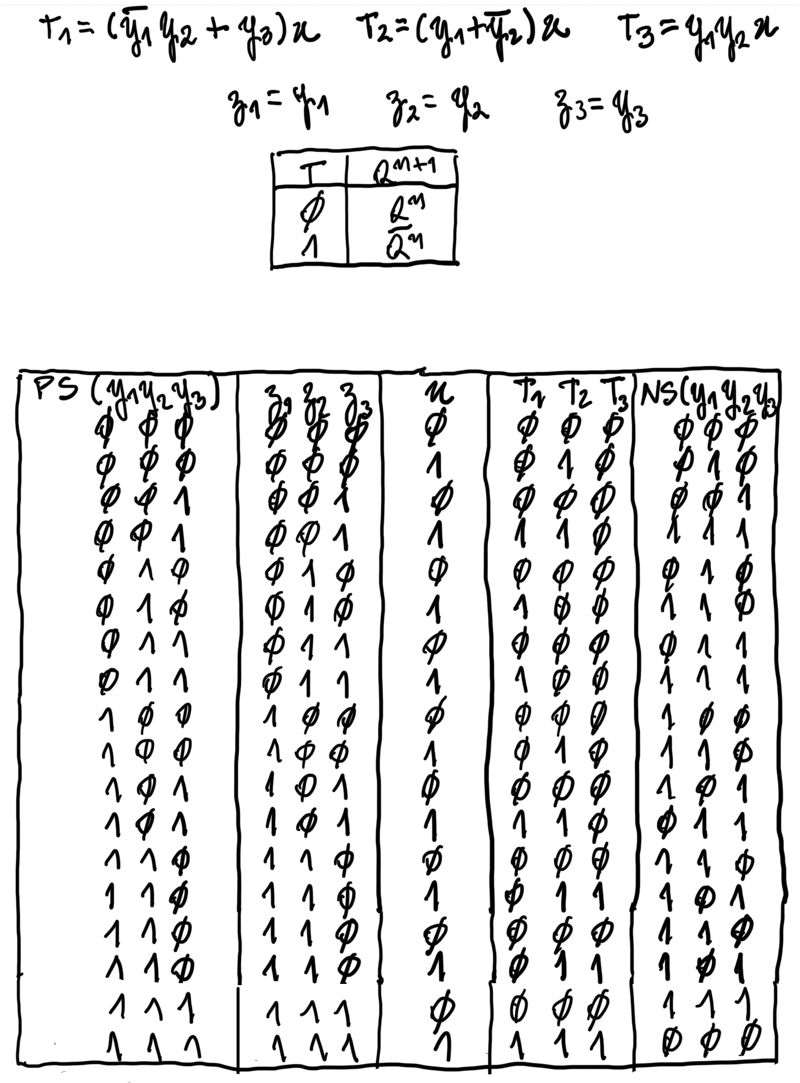

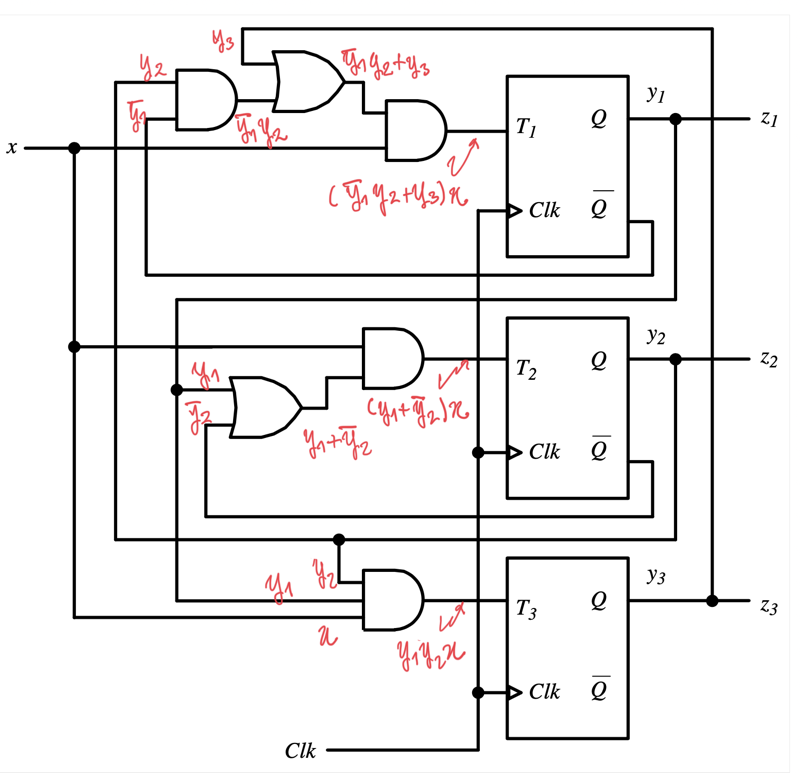

2.O circuito sequencial da FSM mostrado na Fig.2 tem uma entrada x e três saídas z3z2z1. Considere que o estado inicial da FSM é igual à 010(CPF par) e 101(CPF ímpar) e a sequencia em binário de x é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.2

Seu CPF:________________________Três dígitos mais significativos seu CPF = ___________

x = _______________________________________________(bin).

Valor da questão = 5

Cada linha da tabela de estados completamente correta = 0,42
