Sistemas Digitais - Terceiro Exercício Escolar - Solução

label

Aluno:_________________________________________________________CPF:__________________

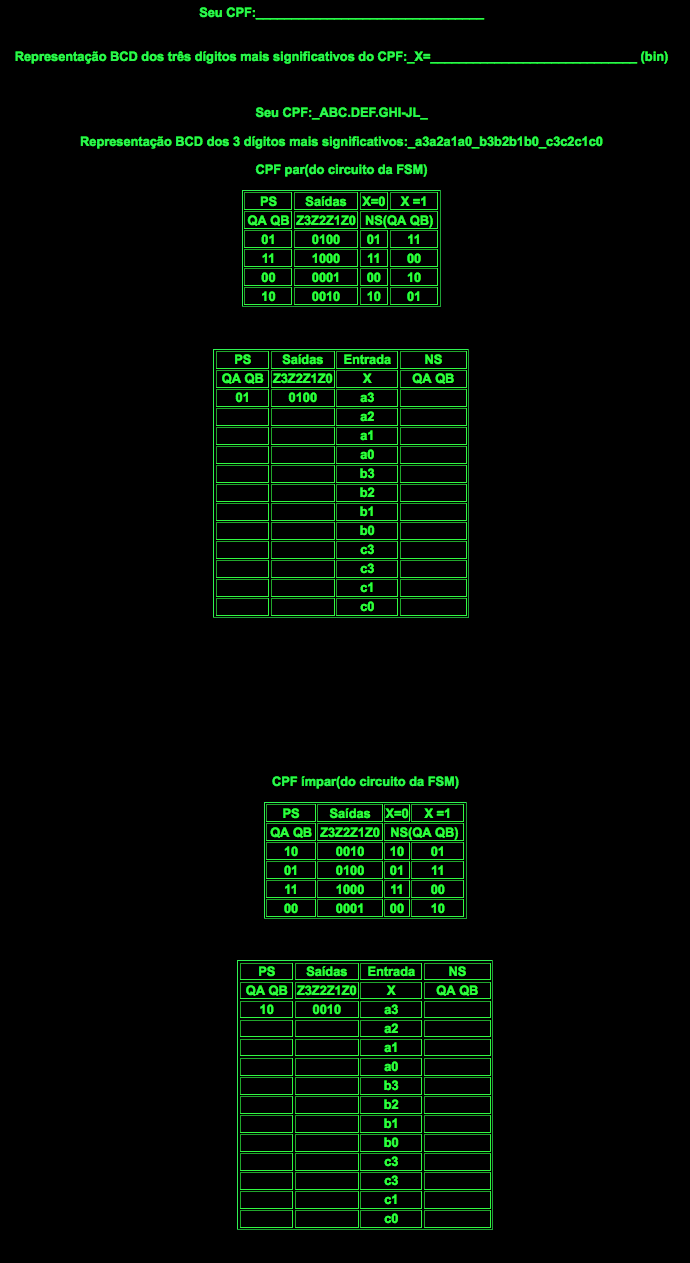

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e quatro saídas Z3Z2Z1Z0. Considere que o estado inicial da FSM é igual à QA QB = 01(CPF par) e QA QB = 10(CPF ímpar) e a sequência em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.1

fig1

Valor da questão = 5
Cada linha e sequência PS/NS completamente corretas = 0,41

2.A Fig.2 mostra quatro ROMs associadas em um banco de memória. Cada chip ROM tem 16 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 4 números menos significativos do seu CPF, sinal Control bus está em A₁₅, a ROM 1 está gravada com o primeiro número mais significativo, ROM 2 com o segundo número mais significativo, ROM 3 e ROM 4 com os números do de controle do seu CPF, em BCD, responda:

(a) A faixa de endereços, em HEXA, do banco de memória acessado: endereço inicial e final.
(b)Os valores binários dos pinos de dados D₁₅D₁₄D₁₃D₁₂D₁₁D₁₀D₉D₈D₇D₆D₅D₄D₃D₂D₁D₀.
(e) Capacidade total do banco de memória, em kilobits(Kb).
Solução

Fig,2

fig2

Valor da questão = 5
Item (a) correto = 2
Item (b) correto = 2
Item (c) correto = 1
