Aluno:_________________________________________________________CPF:__________________







1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e quatro saídas Z3Z2Z1Z0. Considere que o estado inicial da FSM é igual à QQB = 01(CPF par) e QA QB = 10(CPF ímpar) e a sequência em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução




Fig.1



Seu CPF:________________________________


Representação BCD dos três dígitos mais significativos do CPF:_X=_____________________________ (bin)



Seu CPF:_ABC.DEF.GHI-JL_

Representação BCD dos 3 dígitos mais significativos:_a3a2a1a0_b3b2b1b0_c3c2c1c0

CPF par(do circuito da FSM)

PS

Saídas

X=0

X =1

QQB

Z3Z2Z1Z0

NS(QQB)

01

0100

01

11

11

1000

11

00

00

0001

00

10

10

0010

10

01



PS

Saídas

Entrada

NS

QQB

Z3Z2Z1Z0

X

QQB

01

0100

a3







a2







a1







a0







b3







b2







b1







b0







c3







c3







c1







c0







CPF ímpar(do circuito da FSM)

PS

Saídas

X=0

X =1

QQB

Z3Z2Z1Z0

NS(QQB)

10

0010

10

01

01

0100

01

11

11

1000

11

00

00

0001

00

10



PS

Saídas

Entrada

NS

QQB

Z3Z2Z1Z0

X

QQB

10

0010

a3







a2







a1







a0







b3







b2







b1







b0







c3







c3







c1







c0





Valor da questão = 5
Cada linha e sequência PS/NS completamente corretas = 0,41







2.A Fig.2 abaixo mostra duas SRAMs associadas em um banco de memória. Cada chip SRAM tem 19 pinos de endereços, um pino de habilitação E`, um pino de R/W` e quatro pinos de dados. Sabendo que as entradas de endereços A19A18A17A16A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais `a representação BCD dos 5 números mais significativos do seu CPF, o sinal Control bus E` está ligado em A19, a SRAM 1 está gravada do endereço 00000H até 7FFFFH com número menos significativo, e do endereço 80000H até FFFFFH com o segundo menos significativo do CPF, em BCD; e SRAM 2 está gravada do endereço 00000H até 7FFFFH com o número mais significativo, e do endereço  80000H até FFFFFH  com o segundo mais significativo do CPF, em BCD, responda:
Solução

(a) A faixa de endereços, em HEXA, banco de memória, endereço inicial e final: _______________e_______________(HEXA)

(b) Em uma operação de leitura, os valores binários dos pinos de dados DI/O7DI/O6DI/O5DI/O4DI/O3DI/O2DI/O1DI/O0. _______________________ (BIN)

(c) Capacidade usada, Mbits, do banco de memória: __________________(Mbits)




Fig.2





Seu CPF:________________________________

Representação BCD dos 5 números mais significativos do CPF: A19A18A17A16A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0=_____________________________________________

Representação BCD do número menos significativo do CPF :_____________________________

Representação BCD do segundo número menos significativo do CPF:______________________

Representação BCD do número mais significativo do CPF :_______________________________

Representação BCD do segundo número mais significativo do CPF:________________________

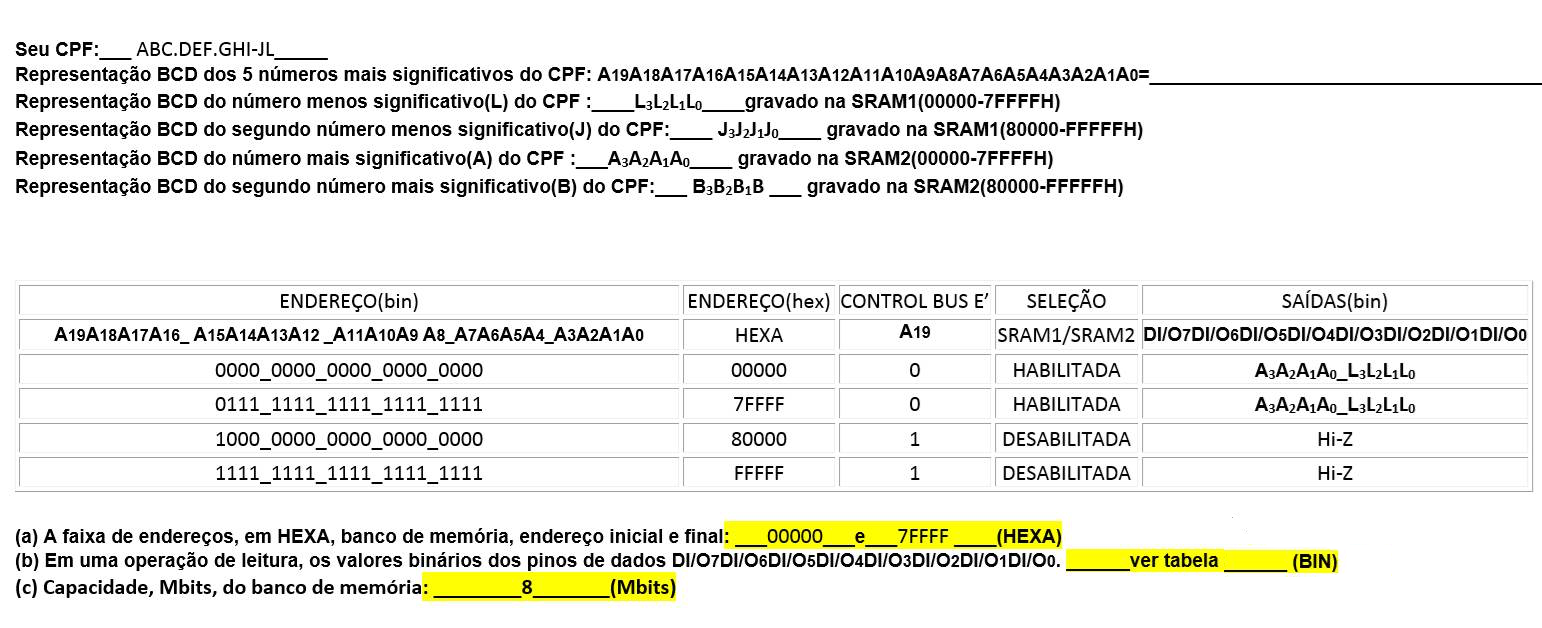

Fig.3



Valor da questão = 5
Item (a) correto = 2
Item (b) correto = 2
Item (c) correto = 1






Atualizada em 18/09/21
