Aluno:______________________________________________________ CPF Nº:___________________

1. A memória DRAM TMS4116 mostrada na Fig.1 deve ser expandida para formar um banco de memórias com a capacidade igual PxL palavrasXbits, onde P é a profundidade(endereços), em K, e L é a largura(bits) em bits. Considere que P é igual ao quadrado do segundo maior digito do seu CPF e L é igual 4 vezes o segundo menor digito do seu CPF. Então, determine os seguintes parâmetros do banco(expansão) de memória:
Solução

Fig.1

(a)Quantidade necessária de chips TMS4116 :_______________

(b)Quantidade de bits de endereços do banco de memórias:___________

(c)Endereço inicial do banco de memórias:_________HEXA

(d)Endereço final do banco de memórias:___________HEXA

(e)Capacidade do banco de memórias, em kilobits:________Kb

Capacidade do banco de memórias: PxL = _____________palavrasXbits

CPF:___________________________

Valor da questão = 5

Cada item totalmente correto = 1

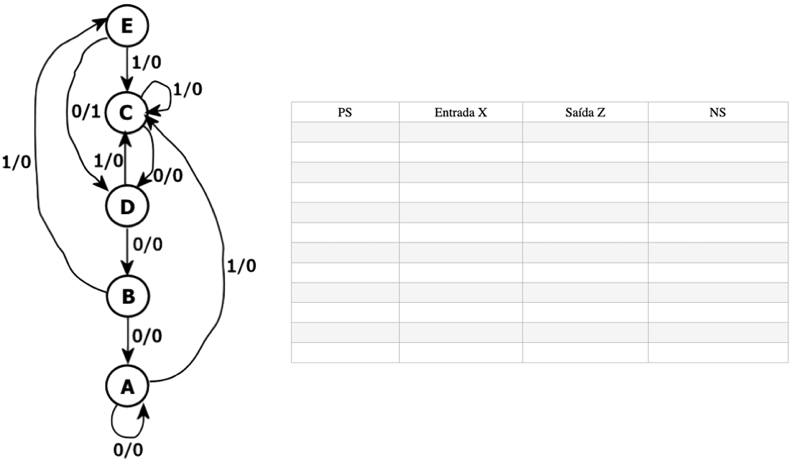

2. O controlador de um sistema digital apresenta um diagrama de fluxo mostrado na Fig.2, formado por uma FSM síncrona, tipo Mealy, com cinco estados A, B, C, D, E,  uma entrada X e uma saída Z. Considere que a entrada X é igual a sequencia de bits (do MS para o LS) formada pela representação BCD dos três dígitos mais significativos de seu CPF, então complete a tabela de estados. Se seu CPF é par, o estado inicial(PS) será o estado D, e seu CPF é ímpar, o estado inicial(PS) será o estado B. Observe que o estado NS obtido deve ser usado como estado PS na próxima entrada X(linha).
Solução

Fig.2

CPF:________________________________

Três dígitos mais significativos do CPF = _______Sequencia em binário de X = _________________________

Valor da questão = 5

Cada linha da tabela completamente correta = 0,42
