Aluno:______________________________________________________ CPF Nº:___________________

1. A memória DRAM TMS4116 mostrada na Fig.1 deve ser expandida para formar um banco de memórias com a capacidade igual PxL palavrasXbits, onde P é a profundidade(endereços), em K, e L é a largura(bits) em bits. Considere que P é igual ao quadrado do segundo maior digito do seu CPF e L é igual 4 vezes o segundo menor digito do seu CPF. Então, determine os seguintes parâmetros do banco(expansão) de memória:
Solução

Fig.1

A memória DRAM TMS4116 tem entradas de endereços A6A5A4A3A2A1A0, então a DRAM TMS4116 tem 14 bits de endereços: 7-bits endereços de linhas e 7-bits endereços de colunas;

A memória DRAM TMS4116 tem uma entrada de dados(D) e uma saída de dados(Q), ou seja, cada locação tem um bit;
Então, a capacidade total da DRAM TMS4116 é igual a 16Kx1 palavrasXbit;

Seja CPF igual 012.345.678-99, então o segundo maior dígito do CPF é igual a 8, assim, a capacidade do banco P será igual a P = 8x8K = 64K palavras;

O segundo menor dígito do CPF é igual a 1, então a largura da palavra L será igual a L = 4x1 = 4bits;

Assim, a capacidade(organização) total do banco = PxL palavrasXbits = 64Kx4 palavrasXbits;

Quantidade necessária de chips TMS4116 é igual a capacidade(organização) total do banco dividida pela capacidade total da DRAM TMS4116, ou seja:

Quantidade de chips TMS4116 = (64Kx4)/(16Kx1) = 16 chips

Quantidade de bits de endereços do banco de memórias é igual a 16 bits de endereços pois 64K = 2ˆ6x2ˆ10;

Endereço inicial do banco de memórias: A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 = 0000.0000.0000.0000 = 0000H

Endereço final do banco de memórias: A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 = 1111.1111.1111.1111 = FFFFH

Capacidade do banco de memórias, em kilobits: 64KX4 = 256Kbits

Veja que suas respostas dependem dos dígitos do seu CPF.

(a)Quantidade necessária de chips TMS4116 :____16 chips____

(b)Quantidade de bits de endereços do banco de memórias:_____16 bits_____

(c)Endereço inicial do banco de memórias:___0000____HEXA

(d)Endereço final do banco de memórias:___FFFF____HEXA

(e)Capacidade do banco de memórias, em kilobits:___256____Kb

Capacidade do banco de memórias: DxW = _____64Kx4______palavrasXbits

CPF:___________________________

Valor da questão = 5

Cada item totalmente correto = 1

2. O controlador de um sistema digital apresenta um diagrama de fluxo mostrado na Fig.2, formado por uma FSM síncrona, tipo Mealy, com cinco estados A, B, C, D, E,  uma entrada X e uma saída Z. Considere que a entrada X é igual a sequencia de bits (do MS para o LS) formada pela representação BCD dos três dígitos mais significativos de seu CPF, então complete a tabela de estados. Se seu CPF é par, o estado inicial(PS) será o estado D, e seu CPF é ímpar, o estado inicial(PS) será o estado B. Observe que o estado NS obtido deve ser usado como estado PS na próxima entrada X(linha).
Solução

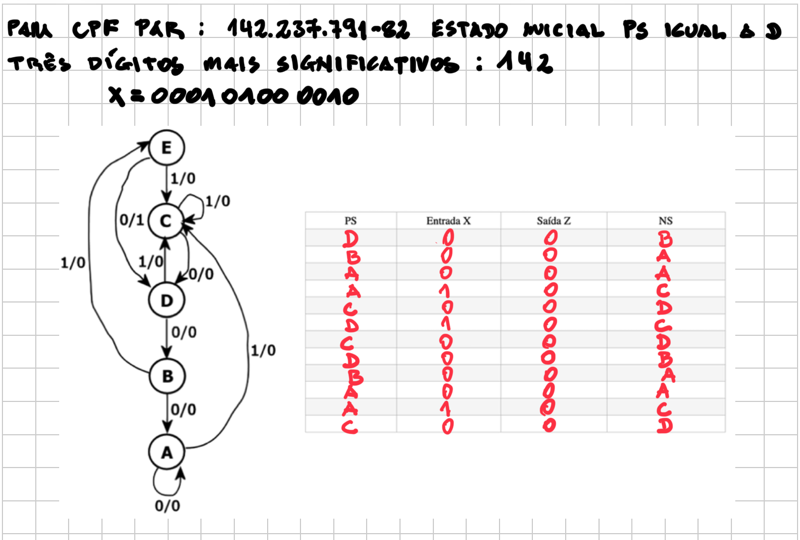

Fig.2a

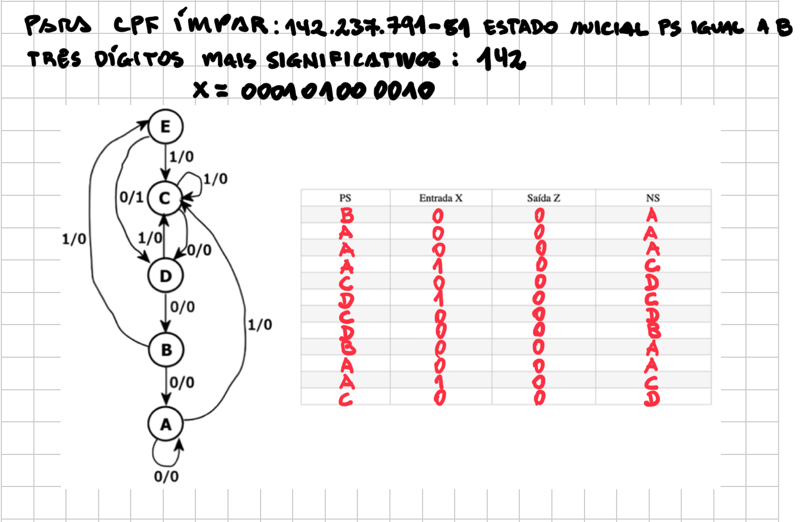

Fig.2b

CPF:_142.237.794-81_

Três dígitos mais significativos do CPF = _142_Sequencia em binário de X = _000101000010_

Valor da questão = 5

Cada linha da tabela completamente correta = 0,42
