Sistemas Digitais - Segundo Exercício Escolar

Aluno:______________________________________________________ CPF Nº:___________________

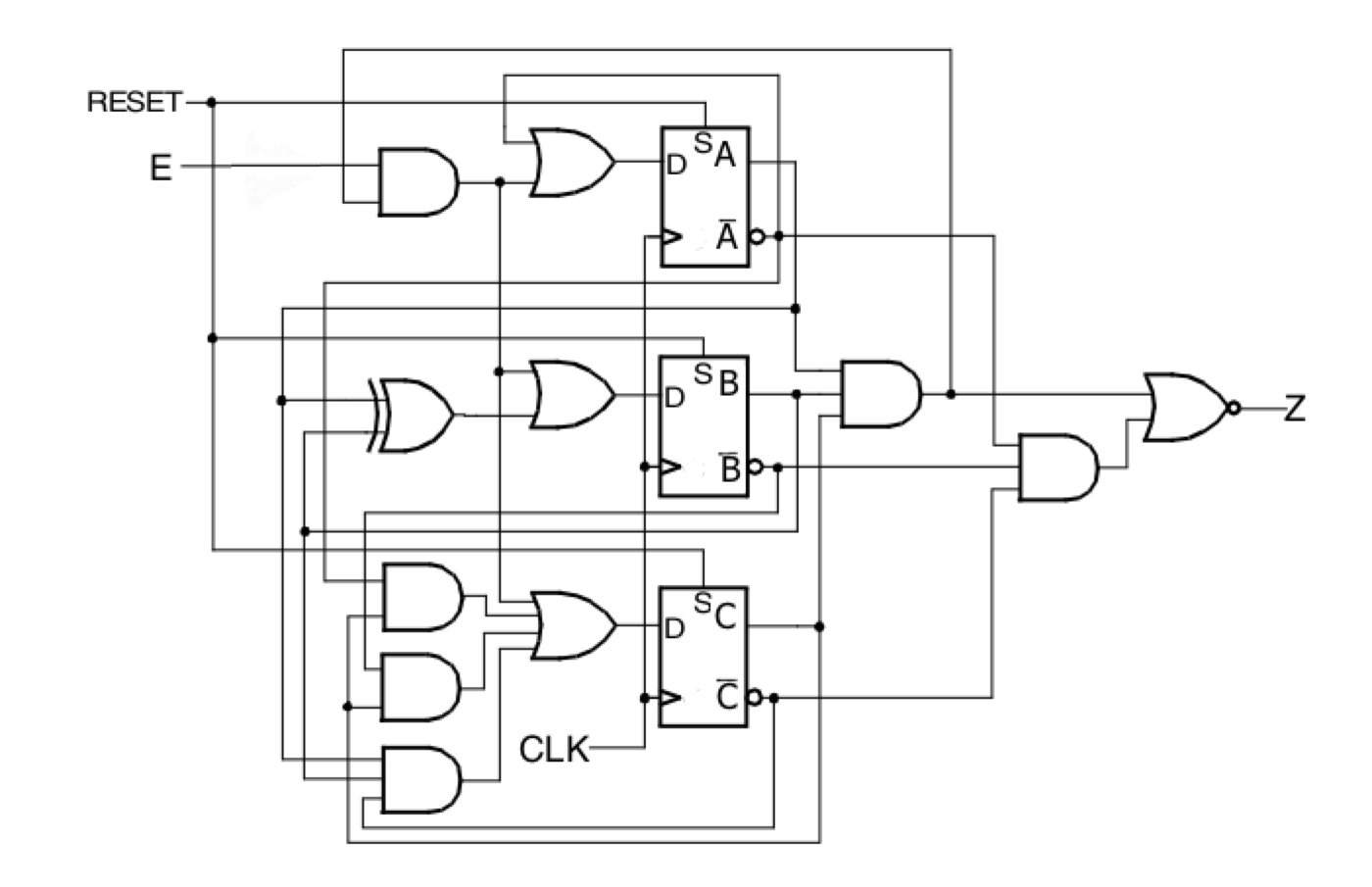

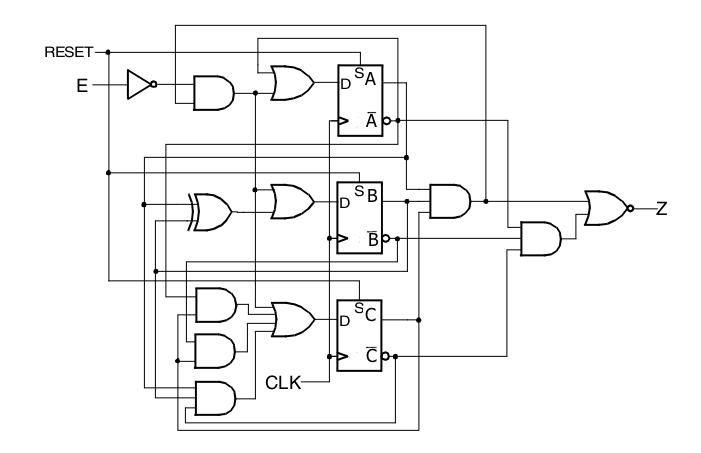

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada E e uma saída Z. Considere que o estado inicial da FSM EABC é igual `a representação BCD do segundo dígito mais significativos do CPF(CPF par) e EABC é igual `a representação BCD do segundo dígito menos significativos do CPF(CPF ímpar) e RESET igual a 0. Então, determine os estados e saídas da FSM depois de 5 pulsos de clock.
Solução

Fig.1

EABC	ESTADO INICIAL =
CLK	1	2	3	4	5
NS(ABC)
Z

CPF = ________________________

Segundo DMS = ________

Segundo DLS = ________

Entrada EABC = _________(bin)

Valor da questão = 5

Cada coluna completamente correta = 1

2. A arquitetura simplificada do processador da Fig.2 tem a posição da memória 00H gravada com a representação BCD( A₇A₆A₅A₄A₃A₂A₁A₀ ) dos dois dígitos menos significativos do CPF. Considere que o endereço da memória A₅A₄A₃A₂A₁A₀ está gravado com a representação BCD dos dois números mais significativos do CPF. Após a execução da sequência de microoperações mostradas, indique, em binário, o conteúdo dos registradores PC, IR, CI, ACC e MAR depois da execução da última microoperação. Considere que todos os demais registradores inicialmente estão resetados.
Solução

Clock	Microoperação	Comentários
1	TPC
2	E, R/W`, TB
3	IPC
4	TIR
5	E, R/W`, W
6	R, WA
7	R, WA
8	C
9	I
10	R, WA

Fig.2

Seu CPF:___________________________

Representação BCD dos dois número mais significativos do CPF =___________________________(bin)

Representação BCD dos dois números menos significativos do CPF = ________________________(bin)

Conteúdo da locação de memória 00H = ______________________________(bin)

PC = ____________(bin)_ IR = _____________(bin)_CI = ____________(bin)_ACC = ___________(bin)_MAR = ____________(bin)

Valor da questão = 5

Cada item completamente correto = 1

Atualizada em 23/07/24
