Aluno:_________________________________________________________CPF:__________________



1.A Fig.1 mostra quatro RAMs associadas em um banco de memória. Cada chip RAM tem 16 pinos de endereços, um pino de habilitação CS, oito pinos de entrada de dados, oito pinos de saída de dados dados e um pino de leitura/escrita R/#W. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números mais significativos do seu CPF, a RAM 0 está gravada com os dois primeiros números mais significativos, RAM 1 está gravada com os segundos números mais significativos, RAM 2 está gravada com os terceiros números mais significativos e RAM 3 está gravada com os quartos números mais significativos do seu CPF, em BCD, responda:

(a) A memória RAM acessada é__________________
(b)Os valores binários dos pinos de saída de dados D₇D₆D₅D₄D₃D₂D₁D₀ :______________________________
(c) A faixa de endereços, em HEXA, da memória RAM acessada: endereço inicial e final.__________________ e__________________
Considere que a memória EPROM está programada com o conteúdo abaixo:

A17A16	Dados
00	1H
01	2H
10	4H
11	8H

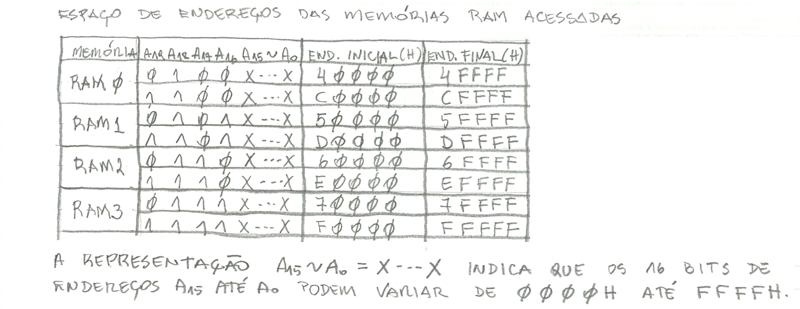

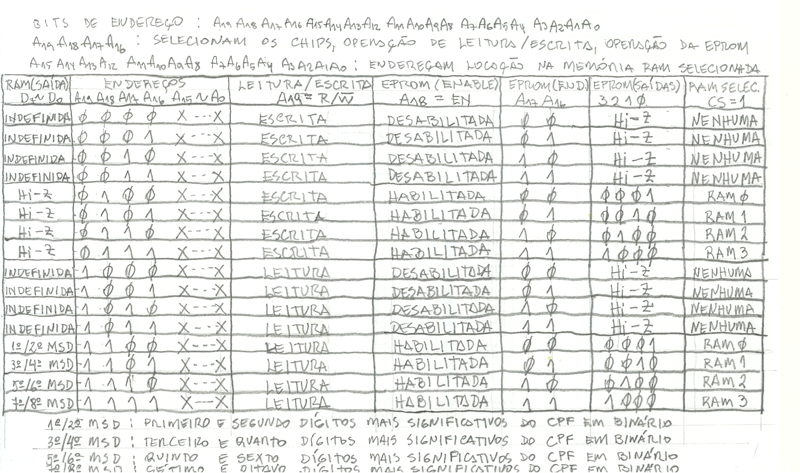

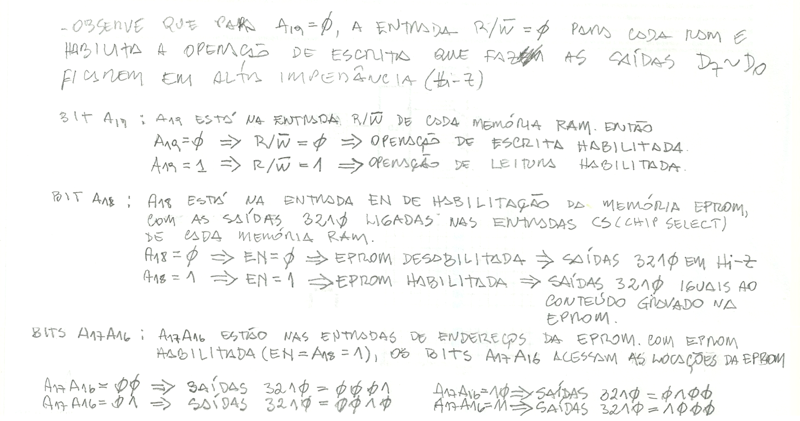

Solução

Fig.1

Valor da questão = 5,0
Item (a) correto = 1
Item (b) correto = 2
Item (c) correto = 2

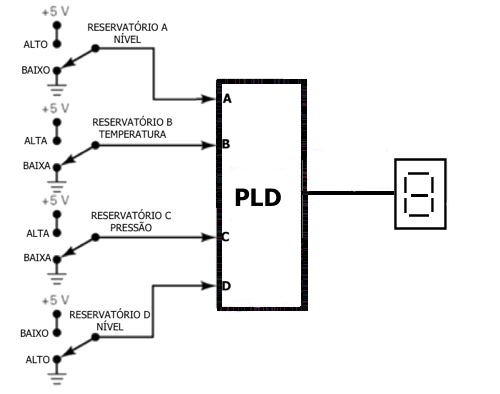

a) O nível do produto no reservatório A está alto e a temperatura do produto no reservatório B é alta;

b) A pressão do reservatório C é alta, o nível do produto no reservatório D está baixo e a temperatura do produto no reservatório B está alta.

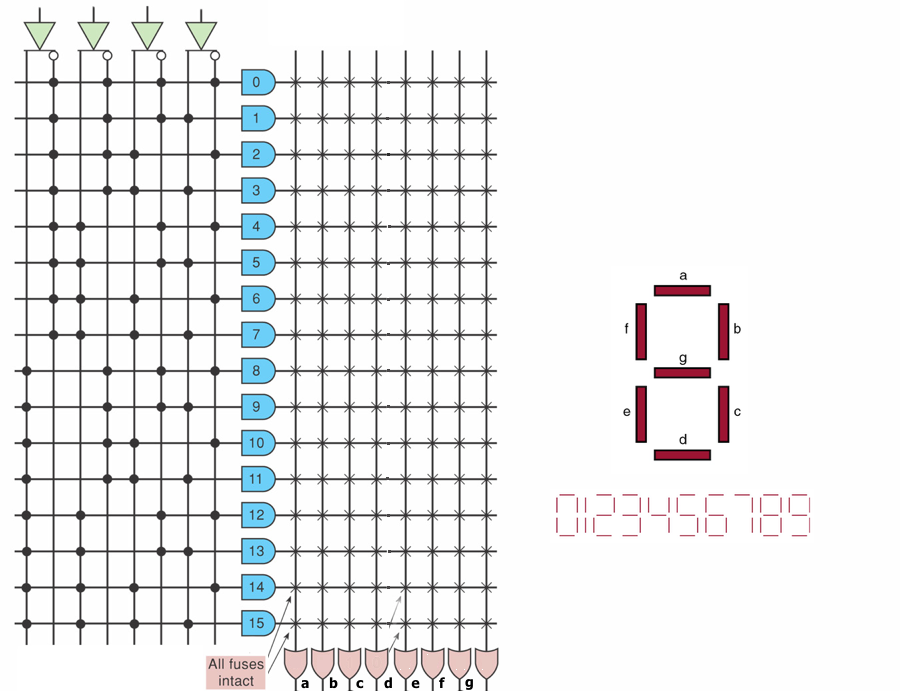

Projete o circuito digital de controle para fornecer a saída de alarme no display de 7 segmentos, considerando que se seu CPF termina com 0, 2, 3, 5, 6, então o display mostra A(larme); se seu CPF termina com 1, 4, 7, 8, 9, então o display mostra E(rro). Nas situações que não ocorrem alarmes, o display mostra P(ronto).

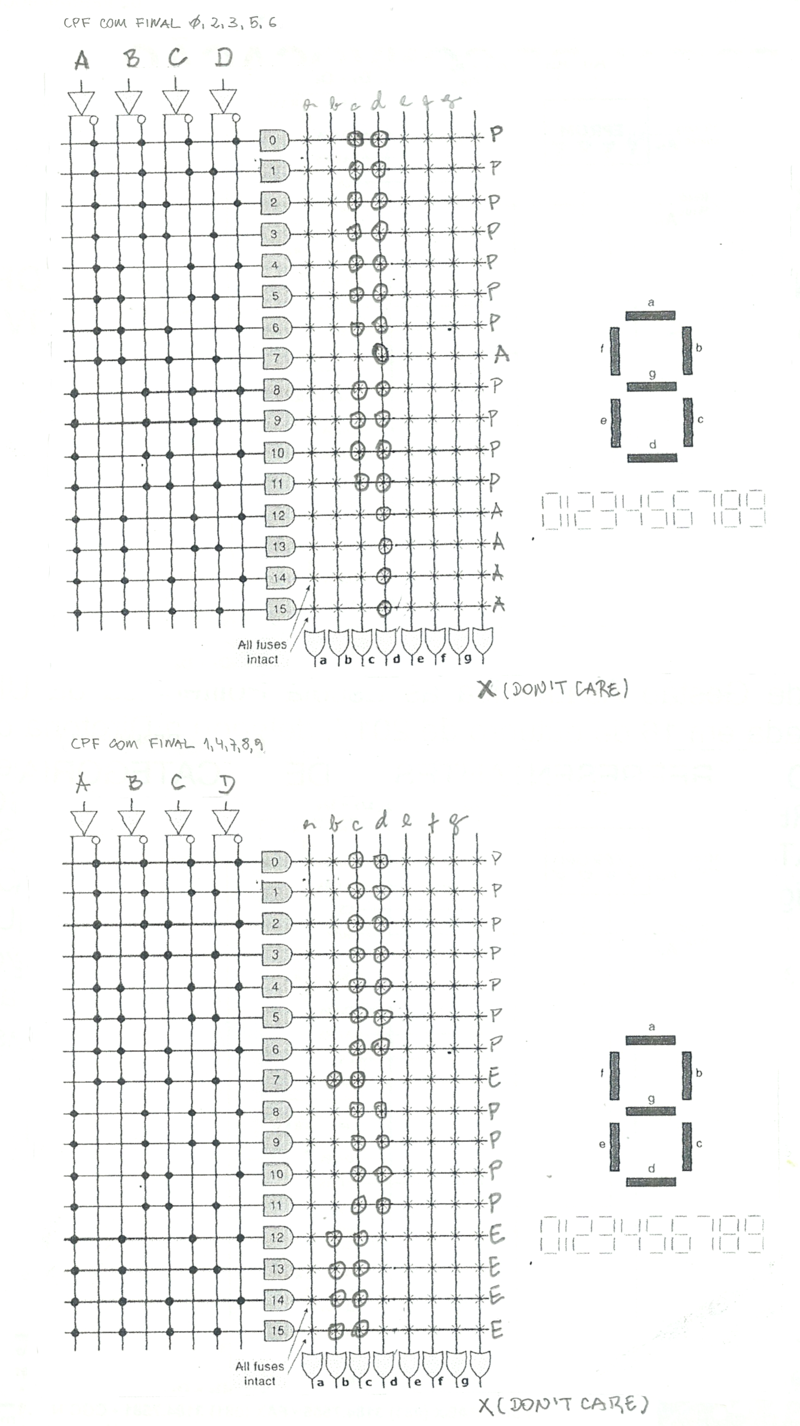

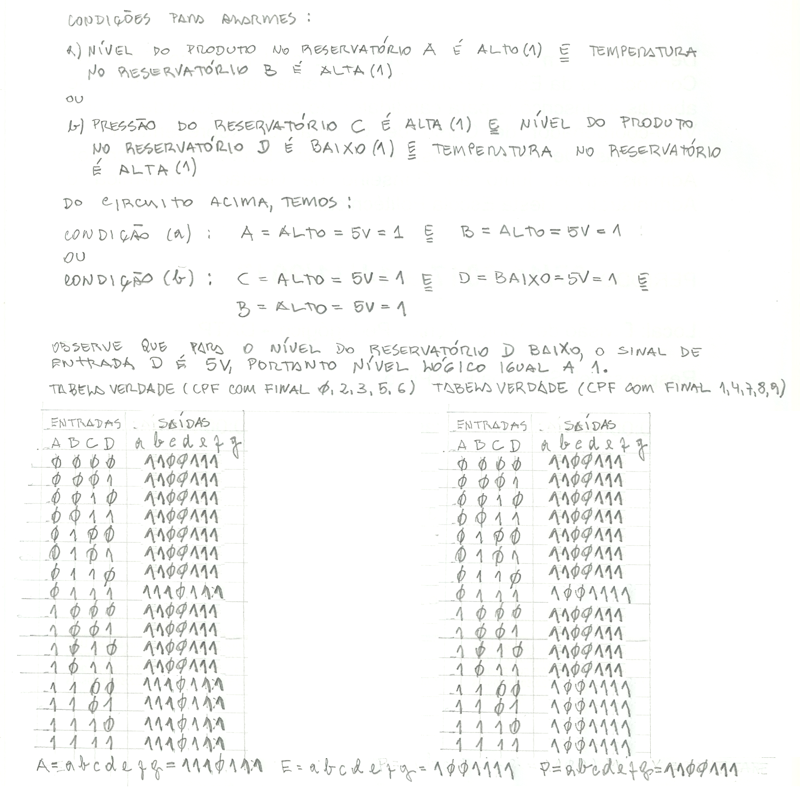

Solução

Fig.2

Valor da questão = 5,0
Cada locação programada correta = 0,32







Atualizada em 15/11/17
