Aluno:__________________________________________________________CPF:__________________
1.A Fig.1 mostra quatro ROMs associadas em um banco de memória. Cada chip ROM tem 16 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais `a representação BCD dos 4 números mais significativos do seu CPF, sinal Control bus está em A15, a ROM 1 está gravada com o primeiro número mais significativo, ROM 2 com o segundo número mais significativo, ROM 3 e ROM 4 com os números do dde controle do seu CPF, em BCD, responda:
(a) A faixa de endereços,
em HEXA, do banco de memória acessado: endereço inicial e final.__________________e__________________
(b)Os valores binários dos pinos de dados D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 :______________________________
(e) Capacidade total do banco de memória, em kilobits(Kb).____________________________
Solução

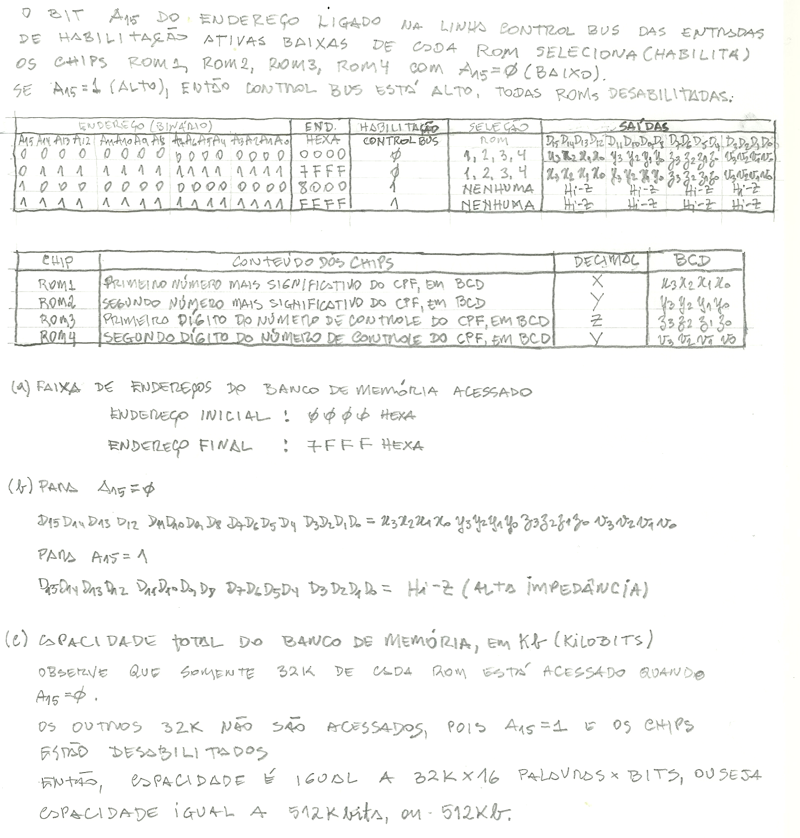

Fig.1
Valor da questão = 5,0
Item (a) correto = 2
Item (b) correto = 2
Item (c) correto = 1
2.Determinado circuito digital tem como entradas um conjunto de quatro bits ABCD que são as representações BCD dos dígitos de seu CPF. O circuito deve fornecer saída no display de 7-segmentos, em decimal, o dígito igual `a entrada ABCD do seu CPF. Em quaisquer outra situações de ABCD, que não sejam entradas dos dígitos do seu CPF, o display deve mostrar a letra E. Programe o PLD. Represente um posição programada com um círculo ao redor.
Solução

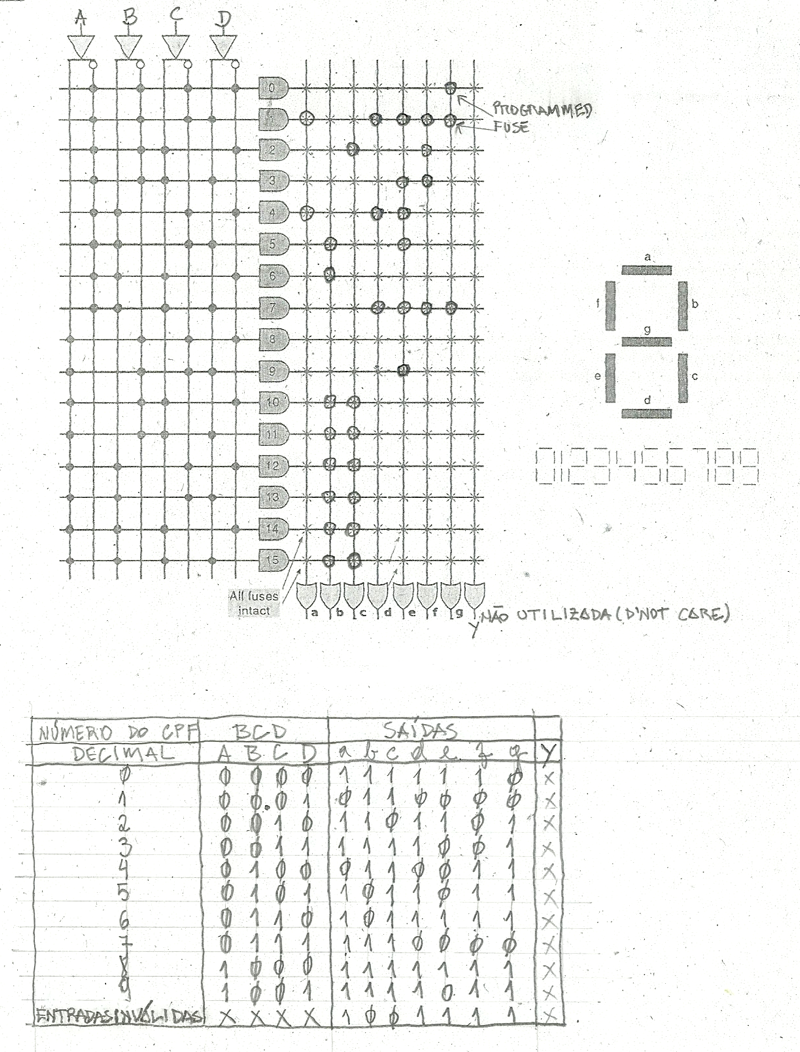

Fig.2
Valor da questão = 5,0
Cada locação programada correta = 0,32
