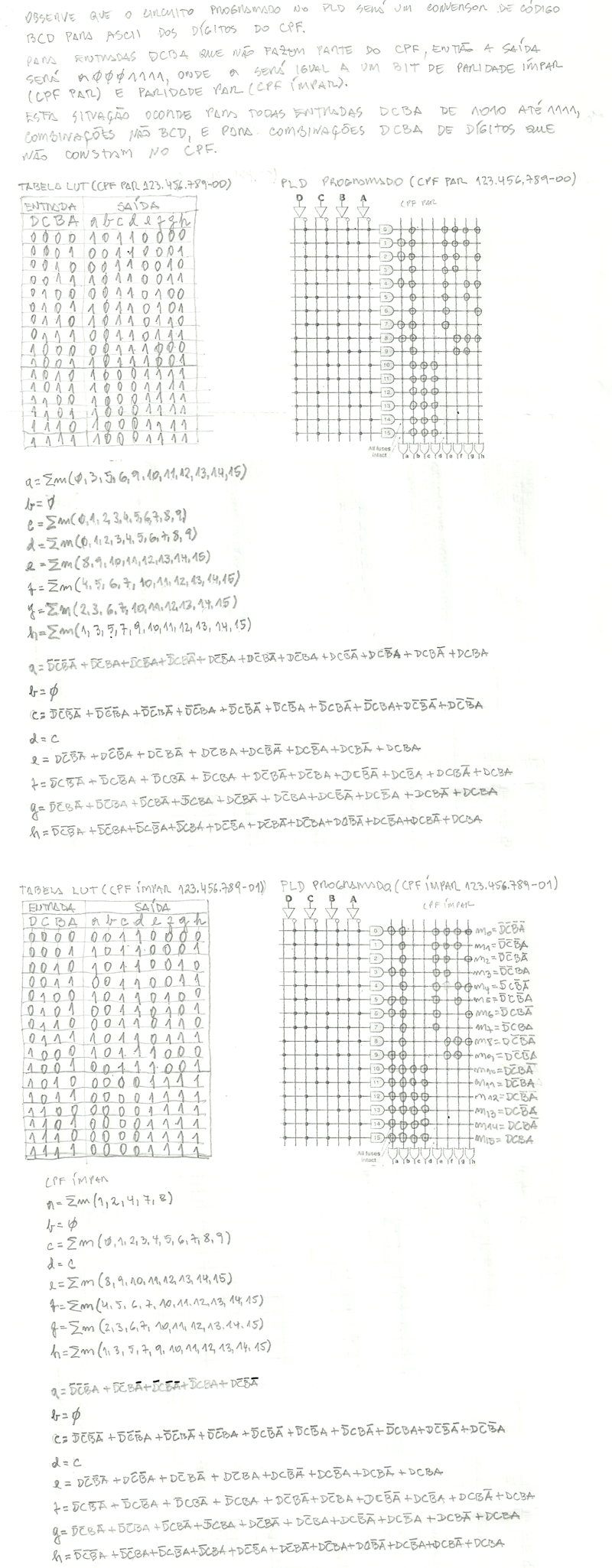

1.O circuito da Fig.1 mostra um detetor de números BCD que recebe na entrada um número BCD (DCBA) e fornece uma saída abcdefgh que será igual ao código ASCII do número BCD na entrada. As entradas DCBA são iguais `a representação BCD dos dígitos decimais de seu CPF. Utilizando o PLD mostrado, programe o circuito detetor de números BCD de seu CPF, e determine as equações de saída abcdefgh considerando as seguintes condições:
(a) Se seu CPF é par, a saída abcdefgh deve ter paridade ímpar; se seu CPF é ímpar, a saída abcdefgh deve ter paridade par;
(b) O bit mais significativo da saída a deve ser o bit de paridade;
(a) Para entradas que não constam no seu CPF, a saída abcdefgh deve ser igual a a0001111;
(b) Para indicar uma conexão programada, faça um círculo ao redor da conexão.
Solução

Fig.1

Valor da questão = 5
Cada locação programada correta = 0,25
Cada equação de saída correta = 0,125

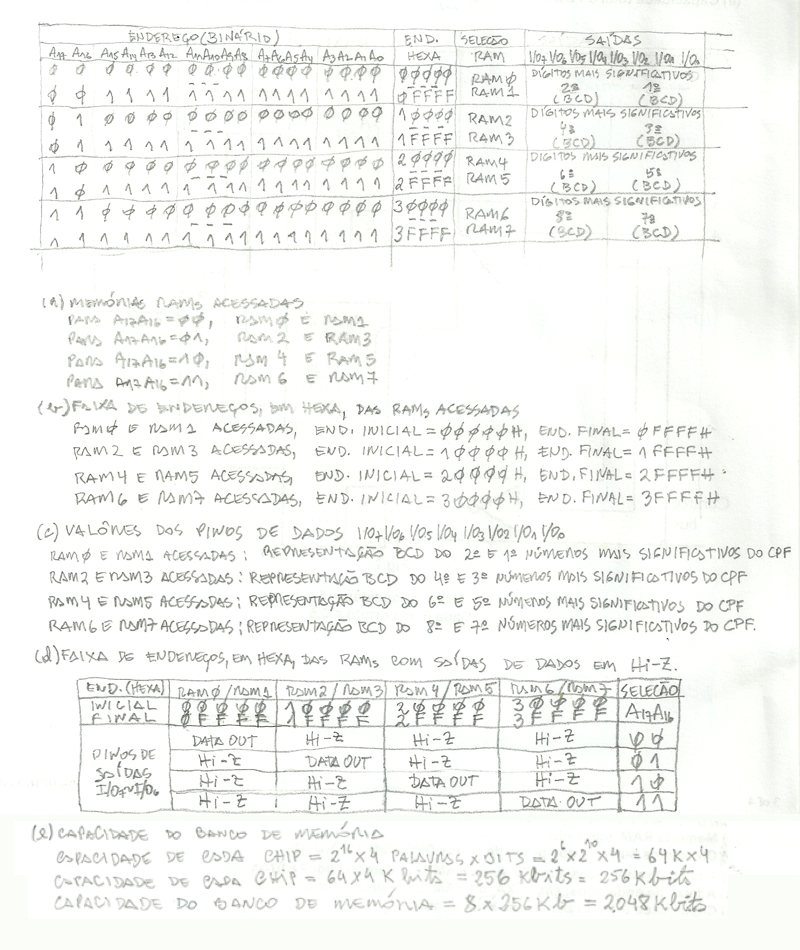

2.A Fig.2 mostra oito RAMs associadas em um banco de memória. Cada chip RAM tem 16 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números mais significativos do seu CPF, sinal R/W está ALTO(1), a RAM 0, RAM 1, RAM 2, RAM 3, RAM 4, RAM 5, RAM 6, RAM 7 estão gravadas com os oito números mais significativo do seu CPF, em BCD, um número por RAM, responda:
(a) Memórias RAM acessadas._______________________________
(b) A faixa de endereços, em HEXA, das RAMs acessadas: endereço inicial e final.__________________e__________________
(c)Os valores binários dos pinos de dados I/O₇I/O₆I/O₅I/O₄ I/O₃I/O₂I/O₁I/O₀. _______________________
(d) A faixa de endereços, em HEXA, das RAMs cujas saídas de dados estão em Hi-Z: endereço inicial e final._______________e_______________
(e) Capacidade total do banco de memória, em kilobits(Kb).____________________________
Solução

Fig.2

Valor da questão = 5
Cada item correto = 1
