Aluno:__________________________________________________________CPF:__________________

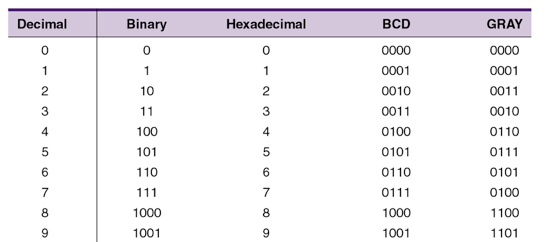

1.O circuito da Fig.1 mostra um detetor de números BCD que recebe na entrada um número BCD (DCBA) e fornece uma saída O₃O₂O₁O₀ que será igual ao código GRAY do número BCD na entrada. As entradas DCBA são iguais `a representação BCD dos dígitos decimais de seu CPF. Utilizando o PLD mostrado, programe o circuito detetor de números BCD de seu CPF, e determine as equações de saída O₃O₂O₁O₀ considerando as seguintes condições:
(a) Para entradas que não constam no seu CPF, a saída O₃O₂O₁O₀ deve ser igual a 1111;
(b) Para indicar uma conexão programada, faça um círculo ao redor da conexão.

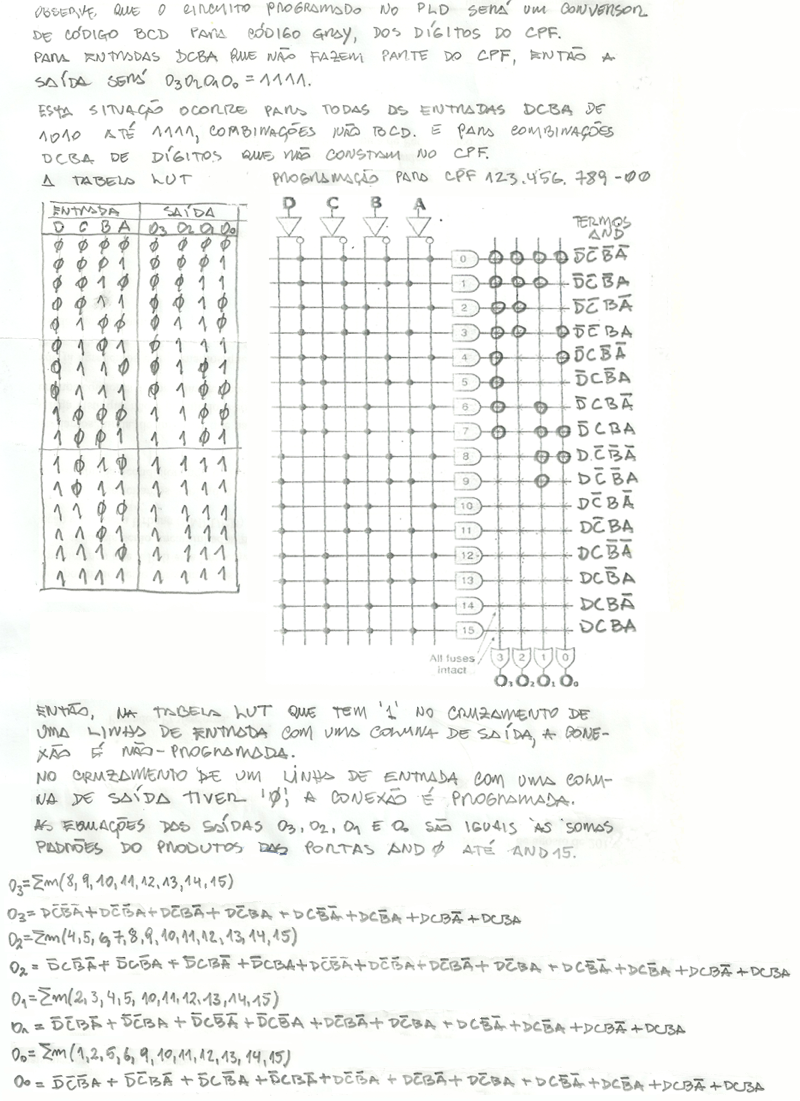

Solução

Fig.1

Valor da questão = 5
Cada locação programada correta = 0,25
Cada equação de saída correta = 0,25











2.A Fig.2 mostra duas RAM associadas em um banco de memória. Cada chip RAM tem 19 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números mais significativos do seu CPF, sinal Control bus está baixo(0), a RAM 1 está gravada com número mais significativo e RAM 2 com o número menos significativo do número de controle do seu CPF, em BCD, responda:
(a) Memória RAM acessada._______________________________
(b) A faixa de endereços, em HEXA, da RAM acessada: endereço inicial e final.__________________e__________________
(c)Os valores binários dos pinos de dados DI/O₃DI/O₂DI/O₁DI/O₀. _______________________
(d) A faixa de endereços, em HEXA, da RAM cujas saídas de dados estão em Hi-Z: endereço inicial e final._______________e_______________
(e) Capacidade total do banco de memória, em kilobits(Kb).____________________________

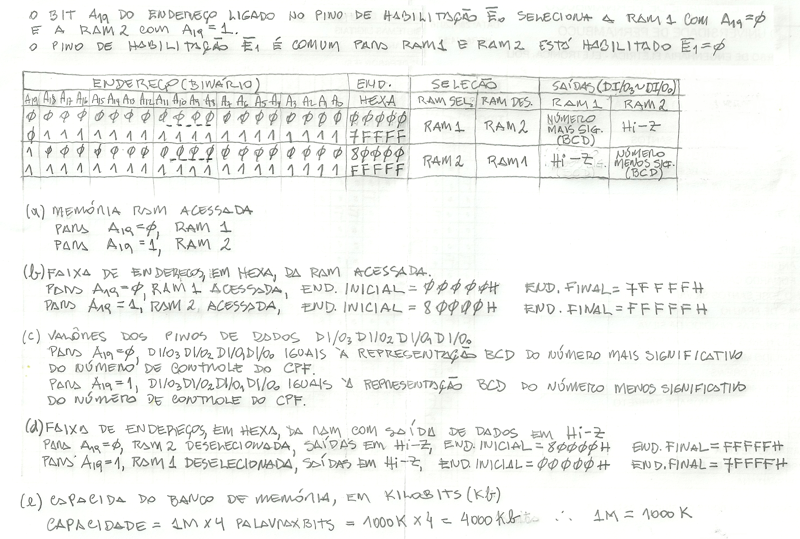

Solução

Fig.2

Valor da questão = 5
Cada item correto = 1





Atualizada em 24/10/16
