Aluno:______________________________________________________ CPF Nº:___________________

Fig.1

Seu CPF:___________________________

Representação BCD dos quatro número mais significativos do CPF =___________________________(bin)

Representação BCD do primeiro número mais significativo do CPF = ________________________(bin)

Representação BCD do segundo número mais significativo do CPF = ________________________(bin)

Representação BCD do primeiro número de controle do CPF = ________________________(bin)

Representação BCD do segundo número de controle do CPF = ________________________(bin)

Valor da questão = 1
Item (a) totalmente correto = 0,5
Item (b) totalmente correto = 0,5

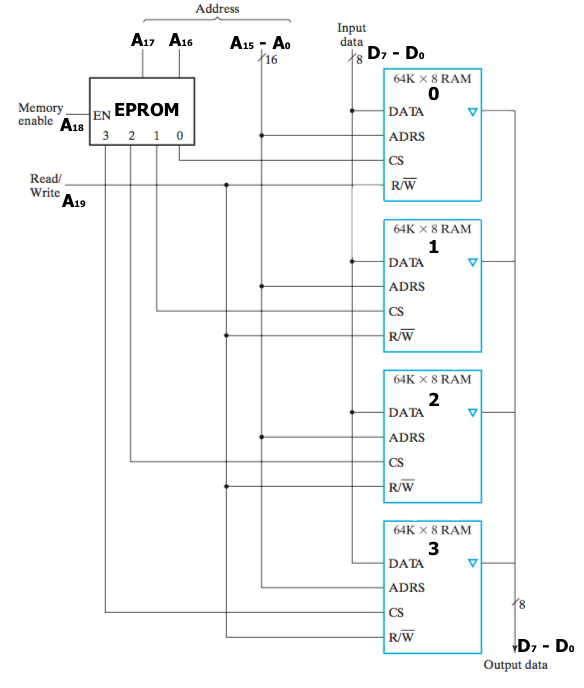

2.A Fig.2 mostra quatro RAMs associadas em um banco de memória e uma EPROM com dois pinos de endereços A₁₇A₁₆, quatro pinos de dados 3210 e um pino habilitação EN. Cada chip RAM tem 16 pinos de endereços, um pino de habilitação CS, oito pinos de entrada de dados, oito pinos de saída de dados dados e um pino de leitura/escrita R/#W. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números mais significativos do seu CPF, responda:

(a) A memória RAM acessada é RAM__________________

(b) A faixa de endereços, em HEXA, da memória RAM acessada: endereço inicial e final.________________H__ e________________H__

Considere que a memória EPROM está programada com o conteúdo abaixo, as saídas são tri-state, e está com leitura habilitada.

Solução

Seu CPF:___________________________

Representação BCD dos cinco número mais significativos do CPF = A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀=_________________________________(bin)

Valor da questão = 1
Item (a) totalmente correto = 0,5
Item (b) totalmente correto = 0,5
