Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a segunda prova  do curso no Semestre 2022.2
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

1.Para o circuito com o CI 74HC283 mostrado na Fig.1, sabendo que D1C1B1A1 e D0C0B0A0 são iguais `as representações BCD dos dois números mais significativos do seu CPF, determine as saídas b6b5b4b3b2b1b0.
Solução

Fig.1

2.A Fig.2 abaixo mostra o diagrama lógico de um contador de quatro bits. Analise sua operação e desenhe as formas de onda para cada sinal de saída A, B, C e D. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo maior dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo menor dígito do CPF, se o CPF fôr ímpar.
Solução

Fig.2

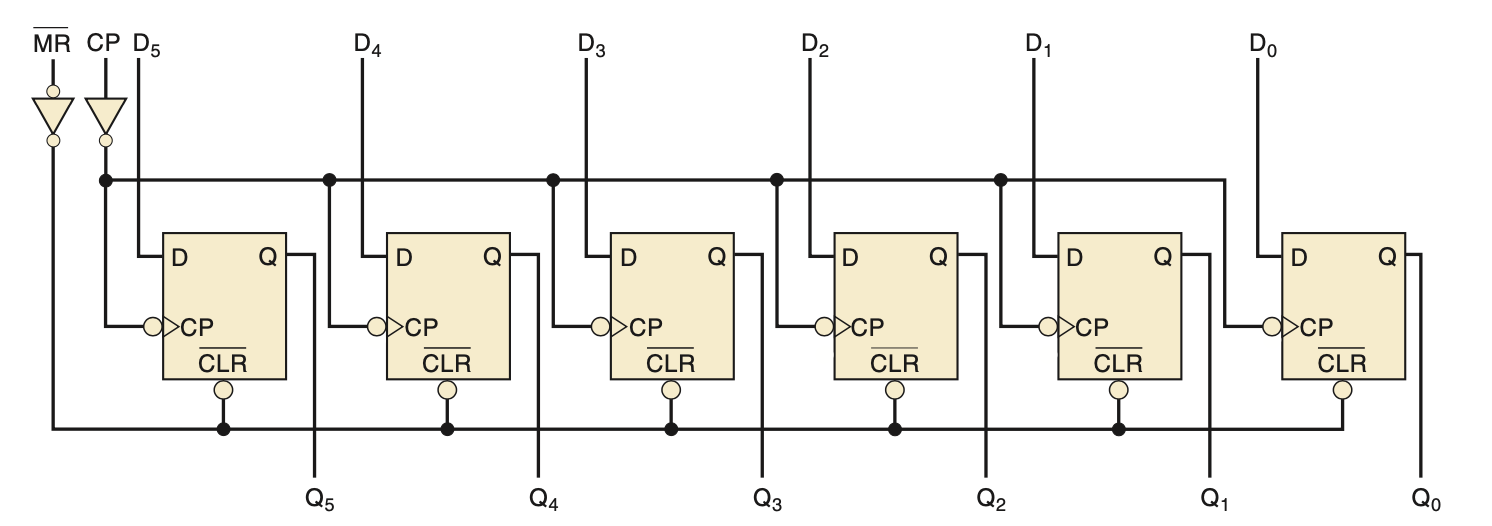

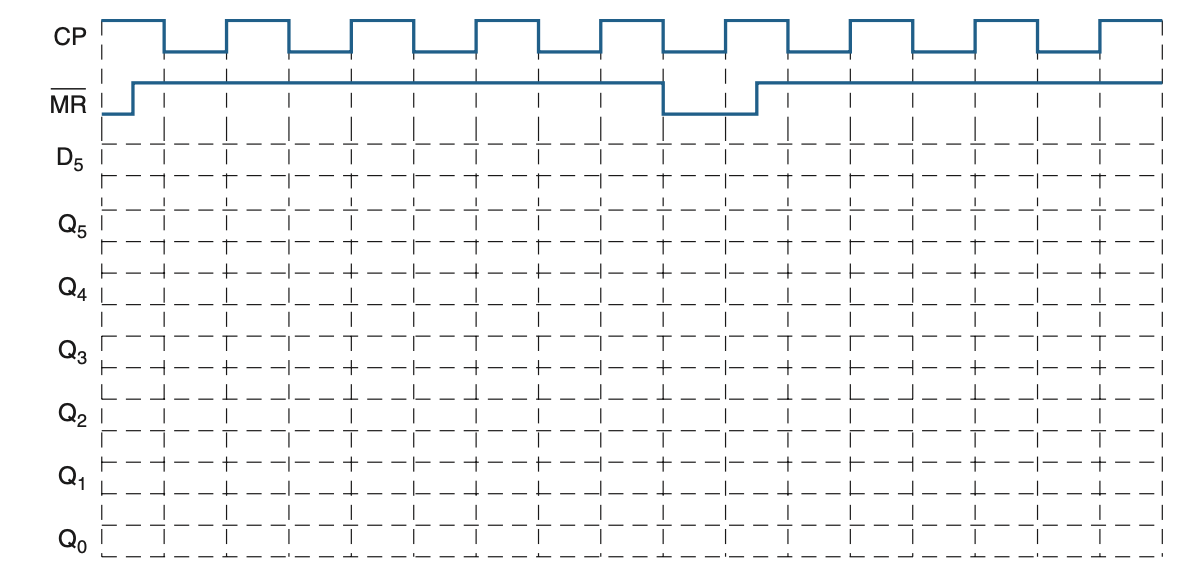

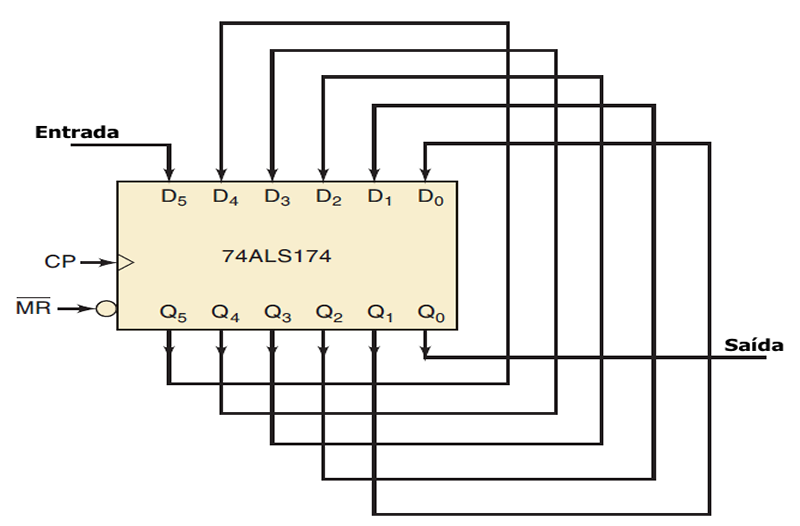

3.A Fig.3 abaixo mostra o circuito lógico do registrador de 6-bits 74ALS174, com clock CP, entradas D5D4D3D2D1D0, e entrada MR', com as ligações mostradas. No início, o registrador está RESETADO e com a Entrada D5 igual aos 8-bits da representação em BCD dos dois números mais significativos do CPF, então preencha as formas de ondas da Entrada D5 e das saídas Q5Q4Q4Q3Q2Q1Q0, depois de cada transição de gatilhamento do clock CP.
Solução

Fig.3

4.O sinal de sincronismo de um circuito digital tem uma freqüência CKA igual a 35,70MHz e deseja-se um sinal de saída com freqüência igual a 2,55MHz. Empregando somente o CI 74LS93 abaixo e uma porta AND de duas entradas, projete o circuito indicando claramente a entrada, a saída e todas as conexões necessárias.
Solução

Fig.4
