Fig.1

Solução:

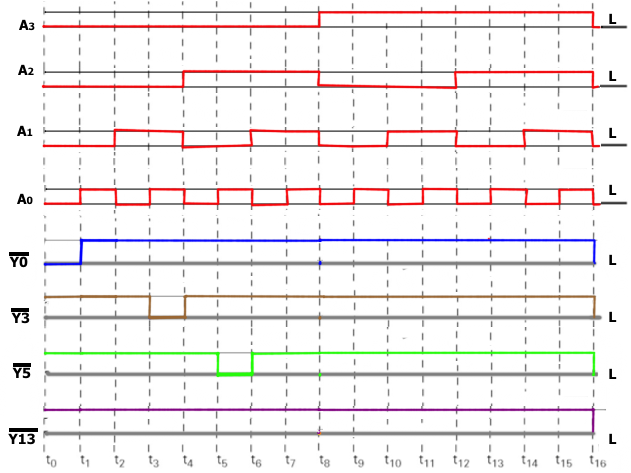

Para A3=H, os pinos (18) e (19) em nível H, #E1=#E2=H, o CI desabilitado, todas as saídas no nível H;

Então, para todas entradas A3A2A1A0 de HLLL até HHHH, as saídas #Y0, #Y3, #Y5 e #Y13 serão H;

Assim, para dígitos de CPF de 0 a 7, há saídas #Y0, #Y3, #Y5 baixas L, para números 0, 3 e 5, e saídas #Y0, #Y3, #Y5 e #Y13 altas H, para dígitos 8 e 9;

As formas de onda das saídas #Y0, #Y3, #Y5 e #Y13, respostas individuais, serão determinadas pelos dígitos do CPF particular.

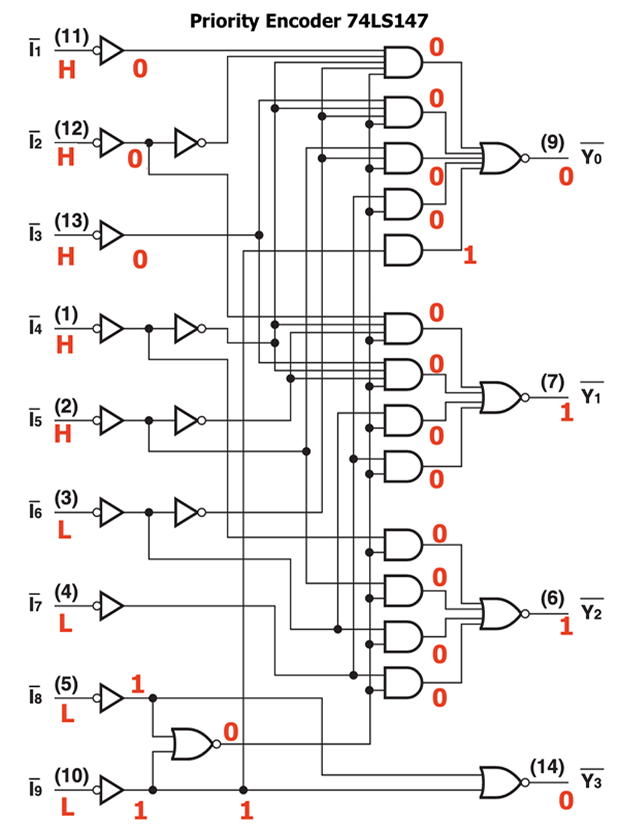

2.No circuito da Fig.2 temos o símbolo lógico e o circuito lógico do CI 74LS147, sabendo que o pino 2 está no nível ALTO(H) e as demais pinos (1, 3, 4, 5 e 10 a 13) tem a representação em código HEXADECIMAL, binário, de cada um dos dígitos XY do número de controle de seu CPF, X nos pinos 1, 3, 4, 5 e Y nos pinos 10 a 13. Então, determine os níveis lógicos das saídas nos pinos 14, 6, 7 e 9.
Solução

Fig.2

Solução:

O CI 74LS147 é um codificador com prioridade, entrada decimal e saída BCD, com as entradas e saídas ativas baixas;

Portanto, a entrada ativa com maior prioridade determinará o código BCD na saída;

Para dígitos XY do número de controle do CPF iguais a 87, então x3x2x1x0 = 1000 e y3y2y1y0 = 0111;



Entrada X = x3x2x1x0 = _1000_ pinos 1, 3, 4, 5

Entrada Y = y3y2y1y0 = _0111_ pinos 10, 11, 12, 13

Saídas nos pinos 14, 6, 7, 9 = _0110_

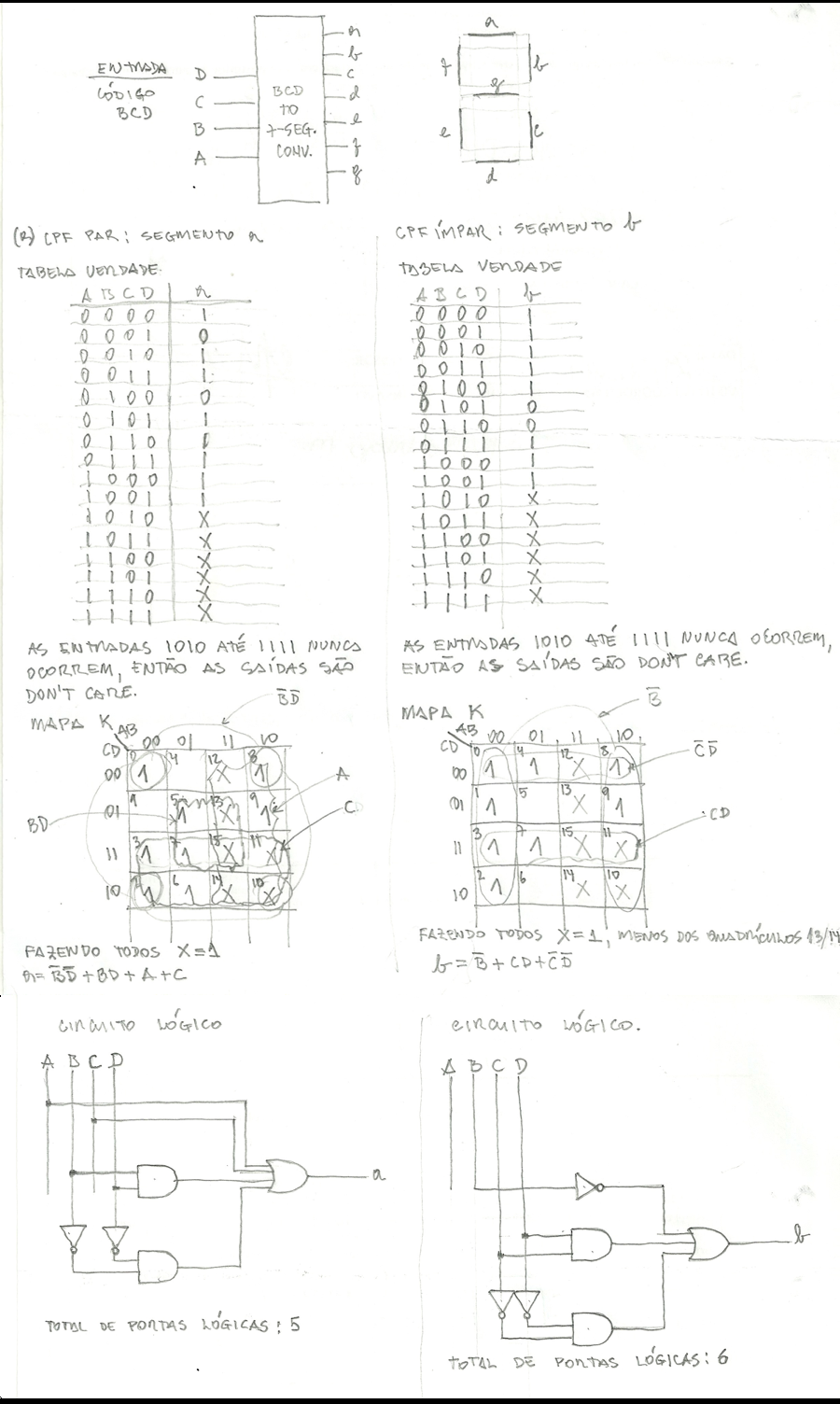

3.Em um display de 7-segmentos, cada um dos sete segmentos a, b, c, d, e, f, g é ativado por vários dígitos decimais. Considerando que os dígitos decimais podem ser codificados em código BCD(ABCD) e são as entradas do circuito da Fig.1, então determine
(a) a equação lógica para o segmento a, se seu CPF é par, e para o segmento b, se seu CPF é ímpar;
(b) desenhe o circuito AND-OR, empregando a menor quantidade possível de portas lógicas.
Solução

	Equação lógica = Quantidade de portas lógicas =
Fig.3	Circuito Lógico

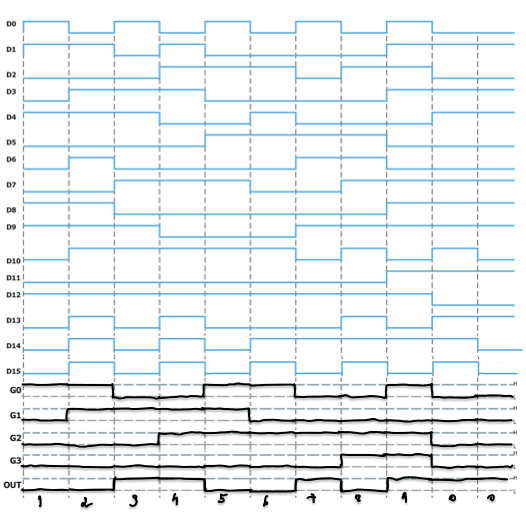

4.O circuito lógico com o MUX SN74ALS151 tem as entradas D0D1D2D3D4D5D6D7D8D9D10D11D12D13D14D15 iguais às formas de ondas mostradas na Fig.4. Sabendo que os sinais de entradas G3G2G1G0 são iguais a forma de onda da representação em código REFLETIDO(Gray) dos 11 dígitos do seu CPF, desenhe a forma de onda da saída OUT, no pino (6) do CI 74ALS151(MUX2).
Solução

Fig.4

5.No circuito da Fig.5, o CI DMUX 74AC11138 tem como entradas os sinais EDCBA e as saídas #Y0 até #Y31. Considere que as entradas EDCBA representam o código BCD dos dígitos de seu CPF, e E um dígito de paridade ímpar(para CPF ímpar) e E um dígito de paridade par(para CPF par), e a entrada DATA IN é uma sequencia de 12-bits, iguais às representações BCD dos tres dígitos mais significativos do CPF, aplicados do dígito mais significativo até o menos siginificativo. Então, determine, para cada entrada, a saída #Yi e o valor lógico do bit de saída.
Solução

Fig.5
