Eletrônica Digital - Primeira Lista de Exercícios - Solução

Roteiro

As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a primeira prova do curso no Semestre 2020.2
Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
Tente resolver sem qualquer ajuda externa(livro, anotações ou colegas).
Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

Fig.1

Solução:

Para A3=H, os pinos (18) e (19) em nível H, #E1=#E2=H, o CI desabilitado, todas as saídas no nível H;

Então, para todas entradas A3A2A1A0 de HLLL até HHHH, as saídas #Y0, #Y3, #Y5 e #Y13 serão H;

Assim, para dígitos de CPF de 0 a 7, há saídas #Y0, #Y3, #Y5 baixas L, para números 0, 3 e 5, e saídas #Y0, #Y3, #Y5 e #Y13 altas H, para dígitos 8 e 9;

As formas de onda das saídas #Y0, #Y3, #Y5 e #Y13, respostas individuais, serão determinadas pelos dígitos do CPF particular.

2.No circuito da Fig.2 temos o símbolo lógico e o circuito lógico do CI 74LS147, sabendo que o pino 2 está no nível ALTO(H) e as demais pinos (1, 3, 4, 5 e 10 a 13) tem a representação em código HEXADECIMAL, binário, de cada um dos dígitos XY do número de controle de seu CPF, X nos pinos 1, 3, 4, 5 e Y nos pinos 10 a 13. Então, determine os níveis lógicos das saídas nos pinos 14, 6, 7 e 9.
Solução

Fig.2

Solução:

O CI 74LS147 é um codificador com prioridade, entrada decimal e saída BCD, com as entradas e saídas ativas baixas;

Portanto, a entrada ativa com maior prioridade determinará o código BCD na saída;

Para dígitos XY do número de controle do CPF iguais a 87, então x3x2x1x0 = 1000 e y3y2y1y0 = 0111;

Entrada X = x3x2x1x0 = _1000_ pinos 1, 3, 4, 5

Entrada Y = y3y2y1y0 = _0111_ pinos 10, 11, 12, 13

Saídas nos pinos 14, 6, 7, 9 = _0110_

3.Em um display de 7-segmentos, cada um dos sete segmentos a, b, c, d, e, f, g é ativado por vários dígitos decimais. Considerando que os dígitos decimais podem ser codificados em código BCD(ABCD) e são as entradas do circuito da Fig.1, então determine
(a) a equação lógica para o segmento a, se seu CPF é par, e para o segmento b, se seu CPF é ímpar;
(b) desenhe o circuito AND-OR, empregando a menor quantidade possível de portas lógicas.
Solução

	Equação lógica = Quantidade de portas lógicas =
Fig.3	Circuito Lógico

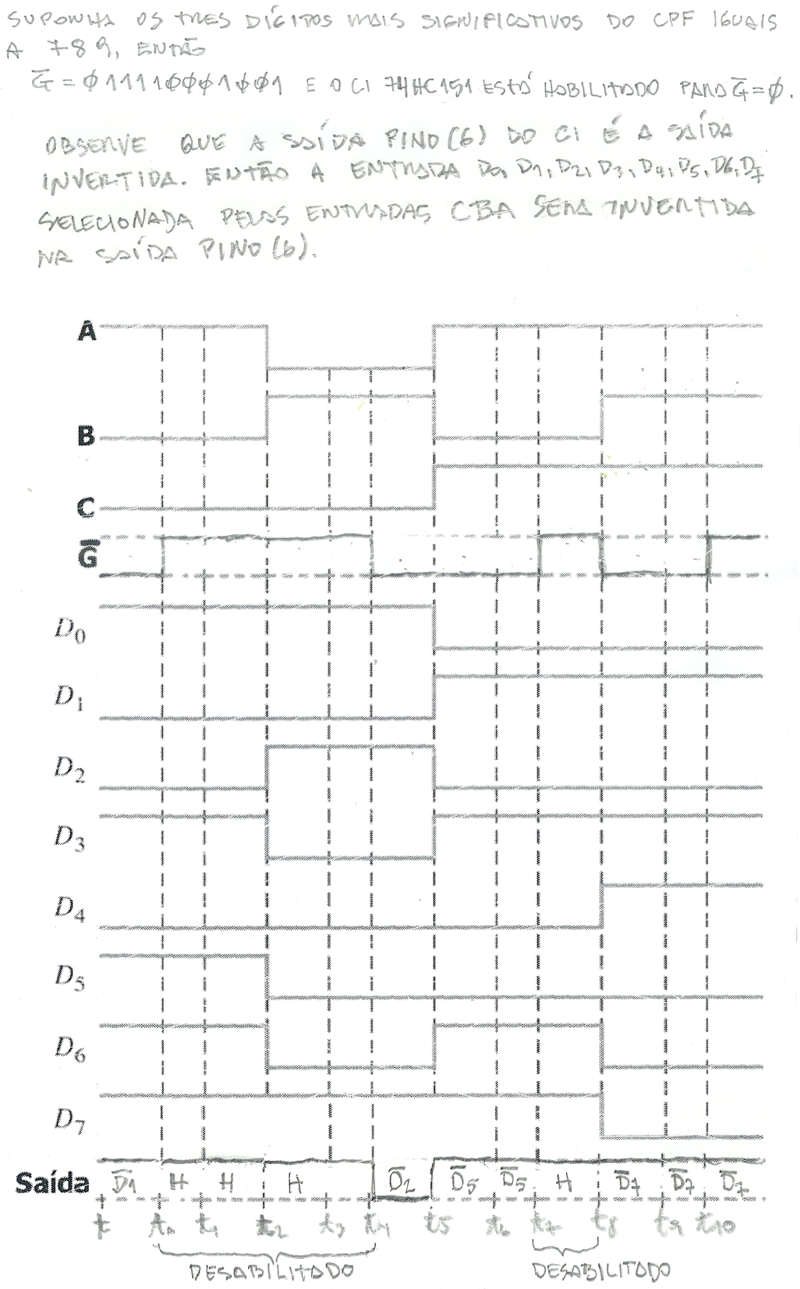

4.O circuito lógico com o MUX 74HC151 tem as entradas iguais às formas de onds mostradas na Fig.4(b). Sabendo que o sinal de entrada G é igual a forma de onda da representação BCD dos três mais significativos dígitos do seu CPF, desenhe a forma de onda da saída no pino (6) do CI 74HC151.
Solução

Fig.4(a)

Fig.4(b)

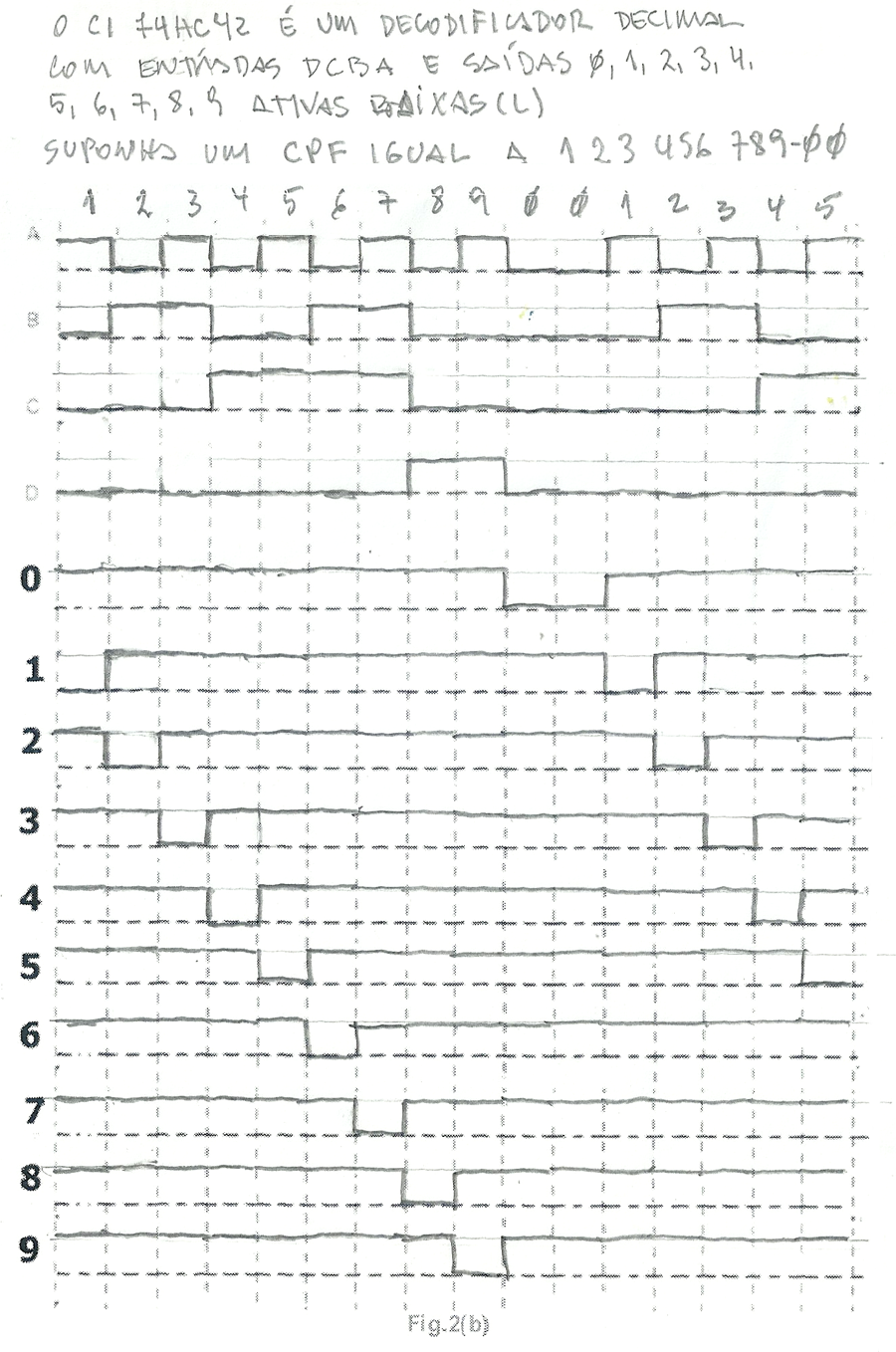

5. O CI 74HC42 da Fig.5 tem as entradas DCBA iguais à representação BCD dos números do seu CPF do mais significativo para o menos significativo. Então, desenhe as formas de ondas das entradas DCBA e dos sinais de saída correspondente.
Solução

Fig.5(a)

Fig.5(b)
