Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova  do curso no Semestre 2021.2
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

9-4. Mostre como usar CIs 74S138s para formar um decodificador 1 de 16. Desenhe o circuito mostrando todas as entradas e saídas.
Solução

9-30. Use a idéia do Problema 9-29 para organizar vários CIs 74151, multiplexadores 1 de 8, para formar um multiplexador 1 de 64. Desenhe o circuito mostrando todas as entradas e saidas.
Solução

9-31. Mostre como dois CIs 74157 e um CI 74151 podem ser interligados para formar um multiplexador 1 de 16, sem nenhuma outra lógica necessária. Identifique as entradas I0 a I15 para mostrar como elas correspondem ao código de seleção. Desenhe o circuito mostrando todas as entradas e saidas.
Solução

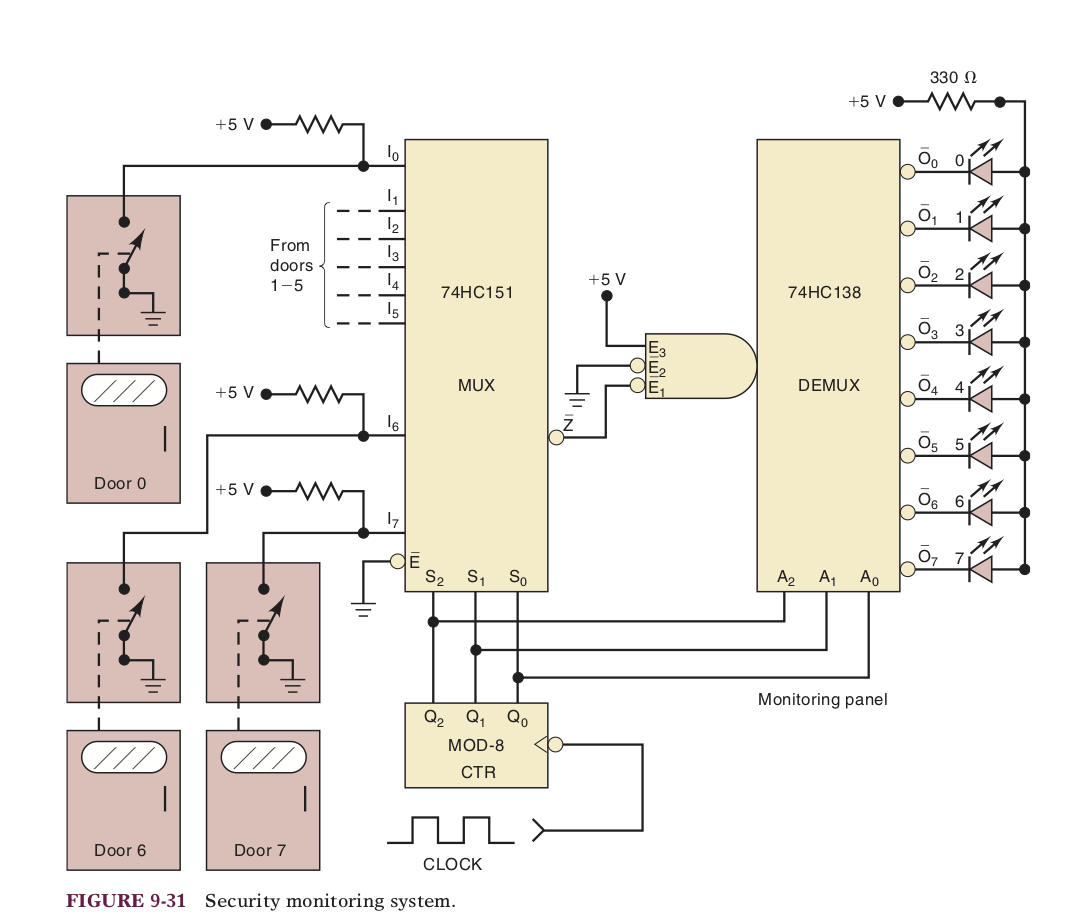

9-43. Modifique o sistema da Figura 9-31 para funcionar com 16 portas. Use um CI 74150 MUX de 16 entradas e dois CIs 74LS138 DEMUX. Quantas linhas vão para o painel de monitoramento remoto?Desenhe o circuito mostrando todas as entradas e saidas.
Solução

5.No circuito da Fig.5, o CI 74151 tem como entradas os sinais DCBA e a saída W. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos siginificativo, desenhe a forma-de-onda do sinal de saída W para toda a sequência das entradas.
Solução

Fig.5

Entrada(DCBA)
Saída(W)
