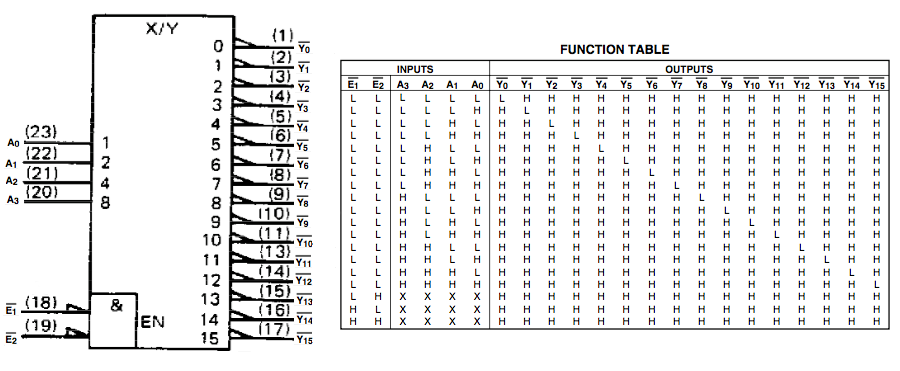

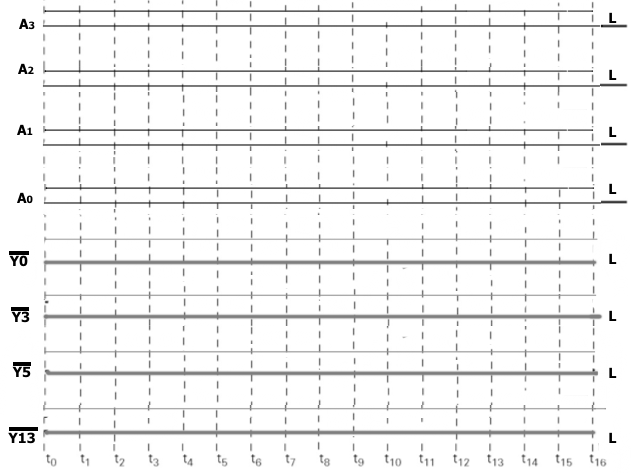

1.Na Fig.1, considere que as formas de onda dos sinais A0, A1, A2 e A3 são iguais `a representação BCD, no tempo, dos dígitos do seu CPF RSTUVXYZWMN do seguinte modo: A0=RSTU, A1=VXYZ, A2=WMNR, A3=RSMN e os pinos (18) e (19) do CI estão ligados no sinal de entrada A3. Então desenhe as formas de onda das saídas #Y0, #Y3, #Y5 e #Y13.
Solução
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

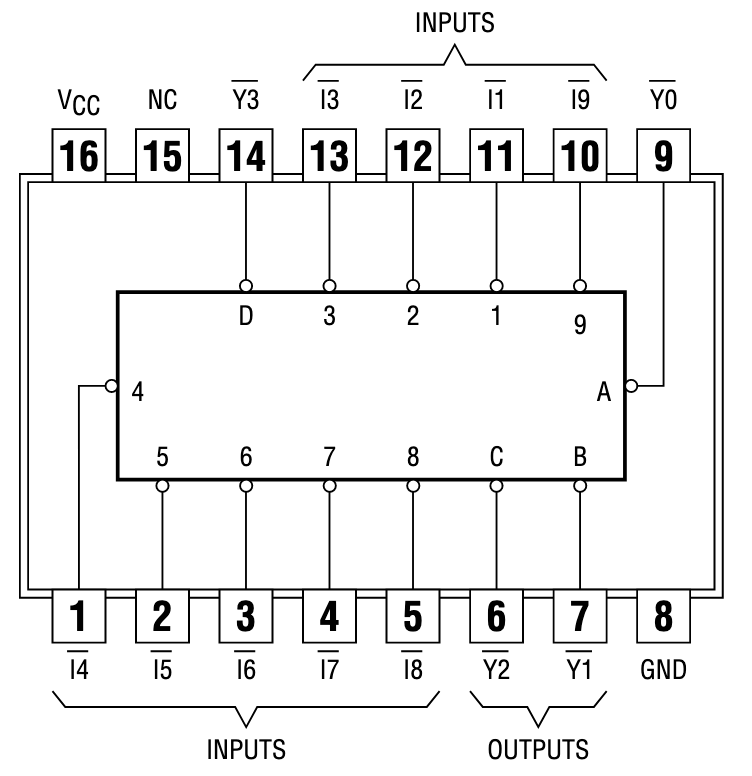

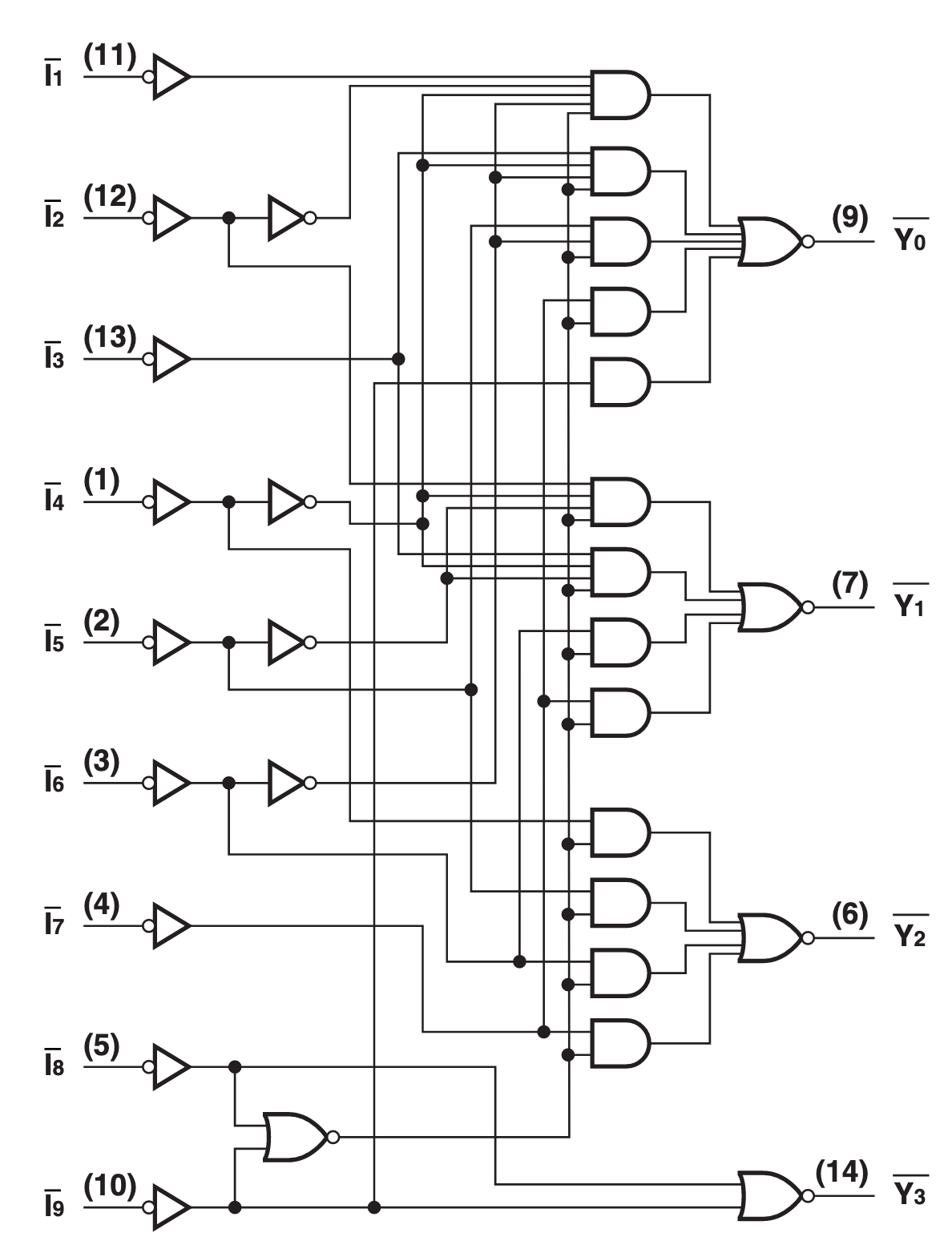

2.No circuito da Fig.2 temos o símbolo lógico e o circuito lógico do CI 74LS147, sabendo que o pino 2 está no nível ALTO(H) e as demais pinos (1, 3, 4, 5 e 10 a 13) tem a representação em código HEXADECIMAL, binário, de cada um dos dígitos XY do número de controle de seu CPF, X nos pinos 1, 3, 4, 5 e Y nos pinos 10 a 13. Então, determine os níveis lógicos das saídas nos pinos 14, 6, 7 e 9.
Entrada X = x3x2x1x0 = _________pinos 1, 3, 4, 5 Entrada Y = y3y2y1y0 = _________pinos 10, 11, 12, 13 Saídas nos pinos 14, 6, 7, 9 = ________________

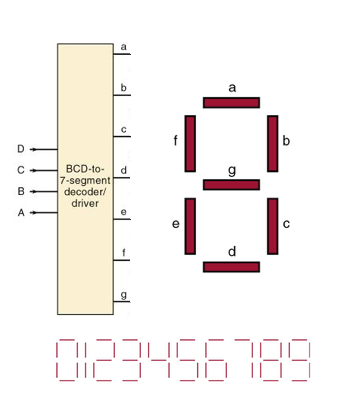

3.Em um display de 7-segmentos, cada um dos sete segmentos a, b, c, d, e, f, g é ativado por vários dígitos decimais. Considerando que os dígitos decimais podem ser codificados em código BCD(ABCD) e são as entradas do circuito da Fig.1, então determine

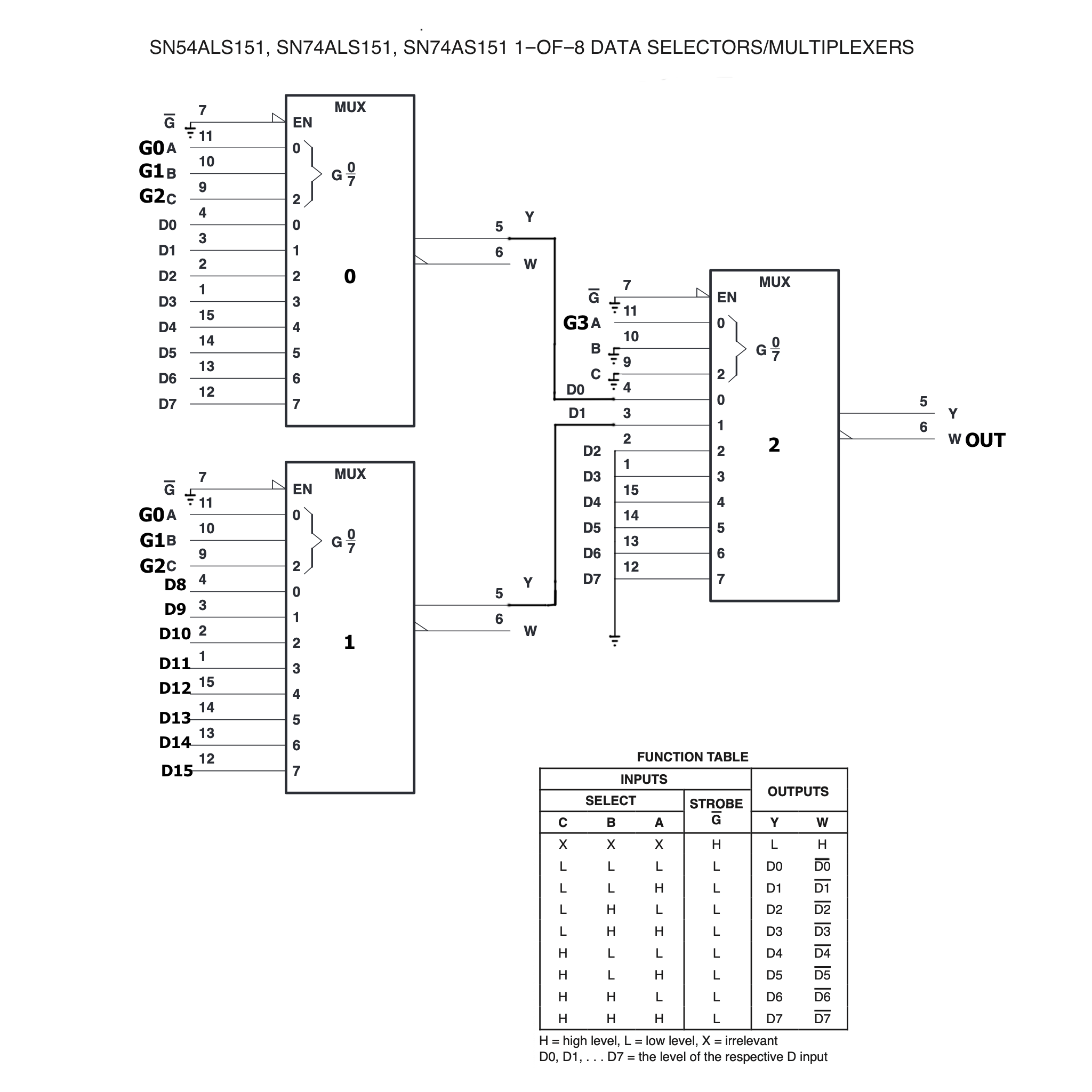

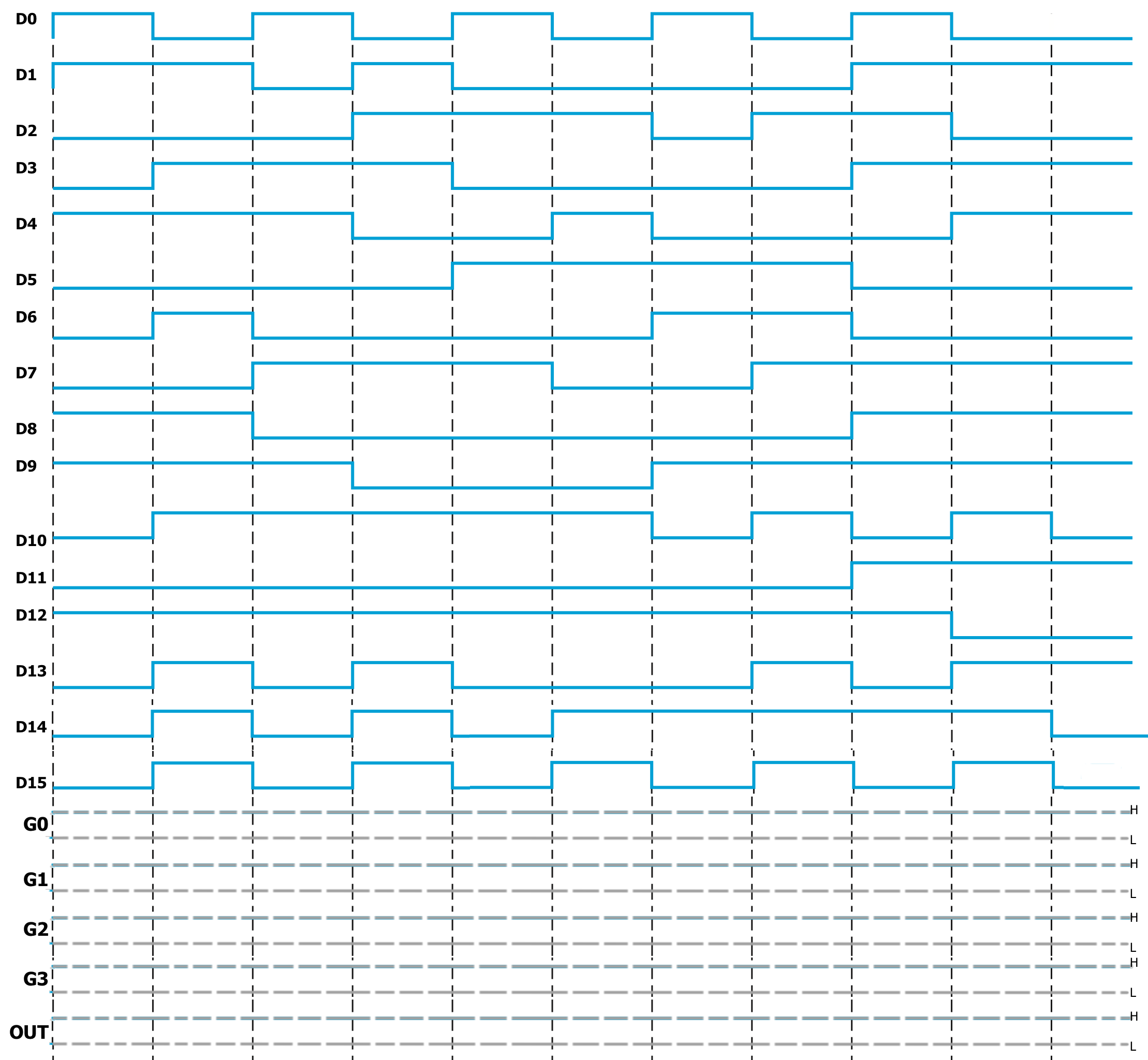

4.O circuito lógico com o MUX SN74ALS151 tem as entradas D0D1D2D3D4D5D6D7D8D9D10D11D12D13D14D15 iguais às formas de ondas mostradas na Fig.4. Sabendo que os sinais de entradas G3G2G1G0 são iguais a forma de onda da representação em código REFLETIDO(Gray) dos 11 dígitos do seu CPF, desenhe a forma de onda da saída OUT, no pino (6) do CI 74ALS151(MUX2).
Solução
![]()
Fig.4

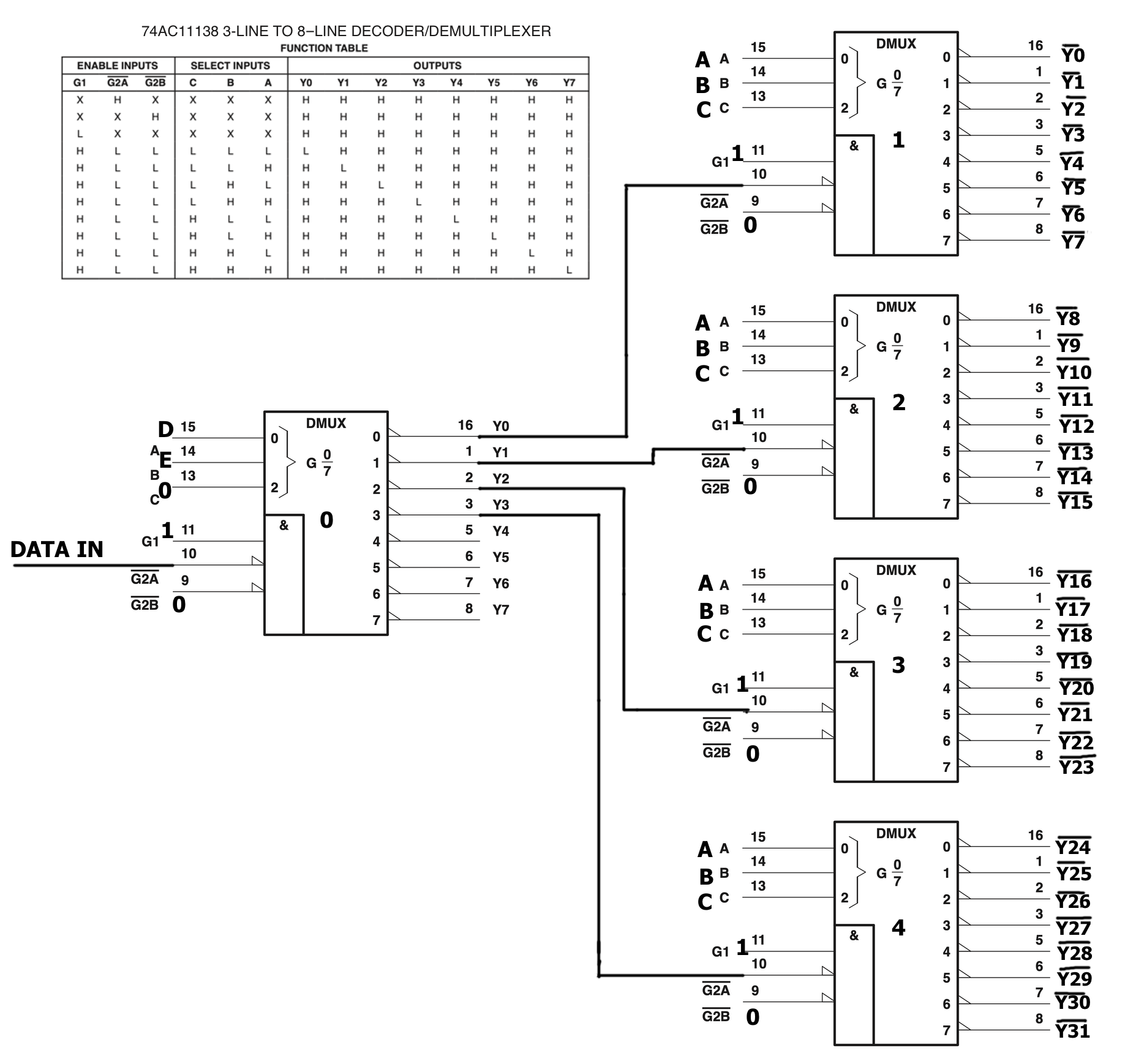

5.No circuito da Fig.5, o CI DMUX 74AC11138 tem como entradas os sinais EDCBA e as saídas #Y0 até #Y31. Considere que as entradas EDCBA representam o código BCD dos dígitos de seu CPF, e E um dígito de paridade ímpar(para CPF ímpar) e E um dígito de paridade par(para CPF par), e a entrada DATA IN é uma sequencia de 12-bits, iguais às representações BCD dos tres dígitos mais significativos do CPF, aplicados do dígito mais significativo até o menos siginificativo. Então, determine, para cada entrada, a saída #Yi e o valor lógico do bit de saída.
Solução
Fig.5
|
Atualizada em 17/11/21
