Aluno:______________________________________________________ CPF Nº:___________________





1.O CI 74HC42 da Fig.1 tem as entradas DCBA iguais à representação BCD dos números do seu CPF, do mais significativo para o menos significativo.
Então, determine os níveis lógicos das saídas 0123456789 para cada uma das entradas DCBA correspondentes.
Solução

Fig.1

Seu CPF:________________________________



Valor da questão = 4
Cada entrada DCBA e saídas 0 até 9 correspondentes corretas = 0,37

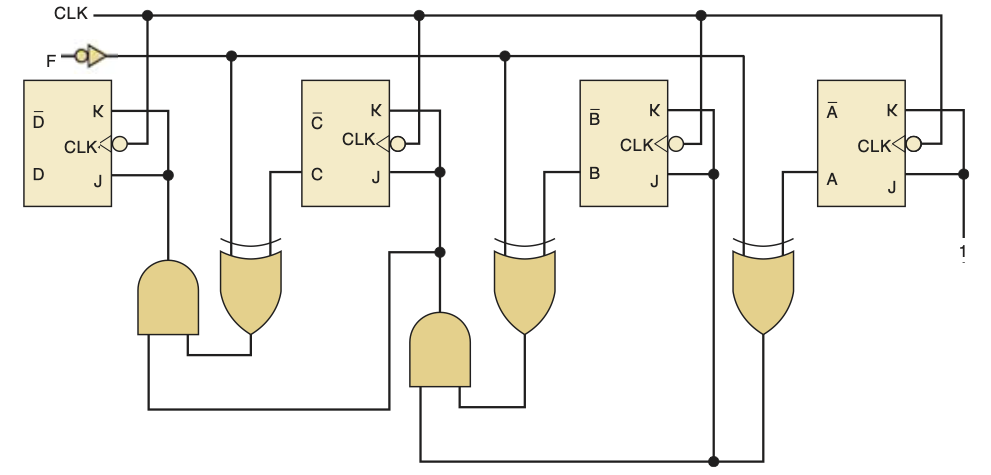

2.Analise o contador síncrono da Fig.2. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF e F está no nível ALTO se seu CPF é ímpar e F está no nível BAIXO se seu CPF é par. Então preencha a tabela com os estados do contador após cada borda do CLK.
Solução



CLK	F	DCBA
X
1
2
3
4
5
6
7
8
9
10

Fig.2

Valor da questão = 5
Cada valor DCBA de saída e transição corretas = 0,5
