Eletrônica Digital - Segundo Exercício Escolar - Solução

Aluno:______________________________________________________ CPF Nº:___________________

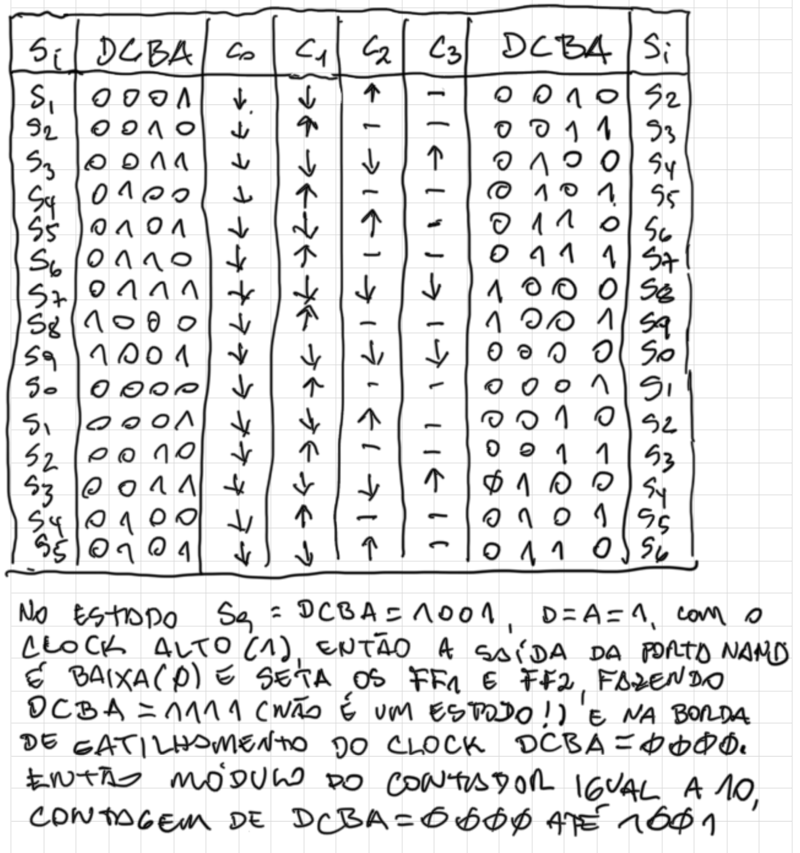

1.A Fig.1 abaixo mostra o diagrama lógico de contador assíncrono de quatro bits. O sinal de clock igual a XKHz, onde X é o segundo maior dígito do seu CPF, tem borda de gatilho negativa, Sd, terminal de set direto, e admita que o conteúdo inicial do contador DCBA seja igual à representação BCD do segundo menor dígito do seu CPF, se o CPF fôr par; e DCBA igual à representção BCD do segundo maior dígito do CPF, se o CPF fôr ímpar. Então, determine o conteúdo DCBA do contador após 6 períodos do clock, frequencia do sinal de saída no terminal C e módulo do contador.
Solução

Seu CPF:__123456789-00__

Seu CPF:__123456789-09__

Segundo menor número do seu CPF par :__1__ DCBA = __0001__(BCD)

Segundo maior número do seu CPF ímpar :__8__ DCBA = __1000__(BCD)

Segundo maior número do CPF X = __8__

Frequência do sinal de CLOCK(fclk) = __8__KHz

Frequência do sinal de saída C = __fclk/8__KHz =__1__KHz

Conteúdo DCBA do contador após 6 períodos do clock = DCBA = __0111__

Módulo do contador = __10__

Valor da questão = 5
Frequência do sinal de saída C = 2
Módulo do contador correto = 1
Conteúdo DCBA do contador após 6 períodos do clock = 2

2. Para o somador mostrado na Fig.2, sabendo que A7A6A5A4A3A2A1A0 é igual `a representação BCD dos dois dígitos mais significativos de seu CPF, e B7B6B5B4B3B2B1B0 são iguais `a representação BCD dos dois dígitos menos significativos do seu CPF, determine as saídas ∑7∑6∑5∑4∑3∑2∑1∑0, C4 e C8. Considere que C0 igual a 0 se seu CPF é ímpar e C0 igual a 1 se seu CPF é par.
Solução

Supondo CPF:_480.132.534_89

A7A6A5A4A3A2A1A0 =__01001000__ B7B6B5B4B3B2B1B0 =__10001001__

CPF impar: C0 = 0

A7A6A5A4A3A2A1A0 =__0100_1000
B7B6B5B4B3B2B1B0 =__1000_1001
C0 =________________________0

∑7∑6∑5∑4∑3∑2∑1∑0 = __1101_0001

C8 =__0__ C4 =__1

Supondo CPF:_480.132.534_88

A7A6A5A4A3A2A1A0 =__01001000__ B7B6B5B4B3B2B1B0 =__10001000__

CPF par: C0 = 1

A7A6A5A4A3A2A1A0 =__0100_1000
B7B6B5B4B3B2B1B0 =__1000_1000
C0 =_______________________1

∑7∑6∑5∑4∑3∑2∑1∑0 = ___1101_0001

C8 =__0__ C4 =__1

Seu CPF:______________________________

A7A6A5A4A3A2A1A0 =_____________________ B7B6B5B4B3B2B1B0 =___________________

C0 = ______________ C4 = _____________ C8 =_____________ ∑7∑6∑5∑4∑3∑2∑1∑0 = ____________________

Valor da questão = 5
Valor de C4 correto = 1
Valor de C8 correto = 1
Valor de ∑7∑6∑5∑4∑3∑2∑1∑0 correto = 3
