Eletrônica Digital - Segunda Chamada de Exercício Escolar - Solução

barra_de_navegacao

Aluno:______________________________________________________ CPF Nº:___________________

1.No circuito da Fig.1, o CI 74HC151 tem como entradas os sinais DCBA e a saída Z. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos siginificativo, desenhe a forma-de-onda do sinal de saída Z para toda a sequência das entradas.

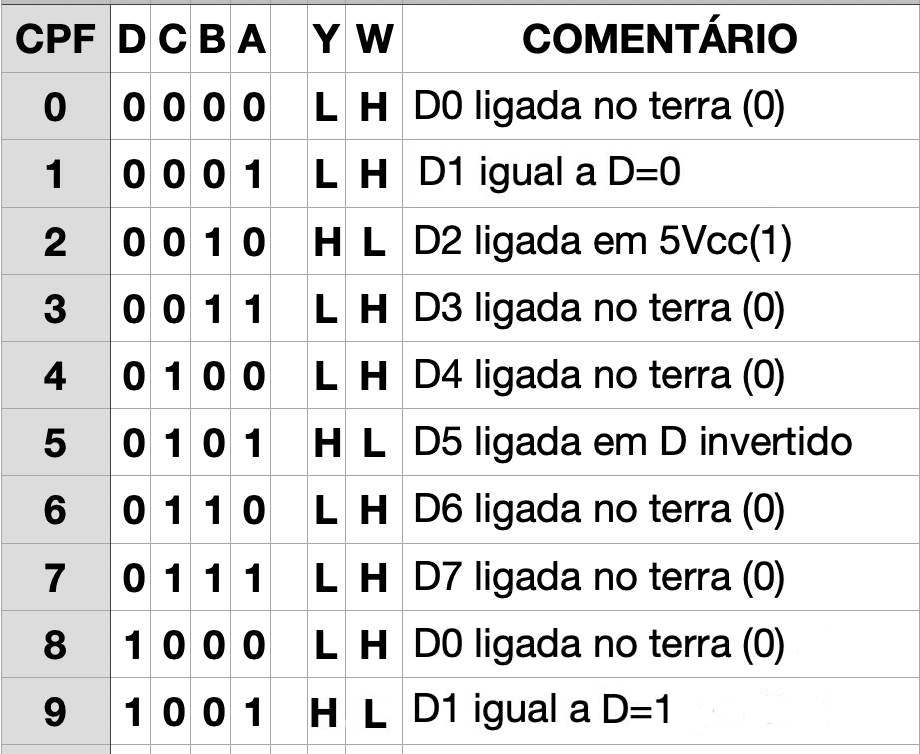

Solução

Valor da questão = 5
Entrada completamente correta = 1
Cada saída Z completamente correta = 4

2.A figura abaixo mostra o diagrama lógico de contador assíncrono de quatro bits. Analise sua operação, determine o módulo do contador e desenhe as formas de onda para cada sinal de saída A, B, C e D. Use o sinal de clock abaixo(borda de gatilho negativa), Sd, terminal de set direto, e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo menor dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo maior dígito do CPF, se o CPF fôr ímpar.
Solução

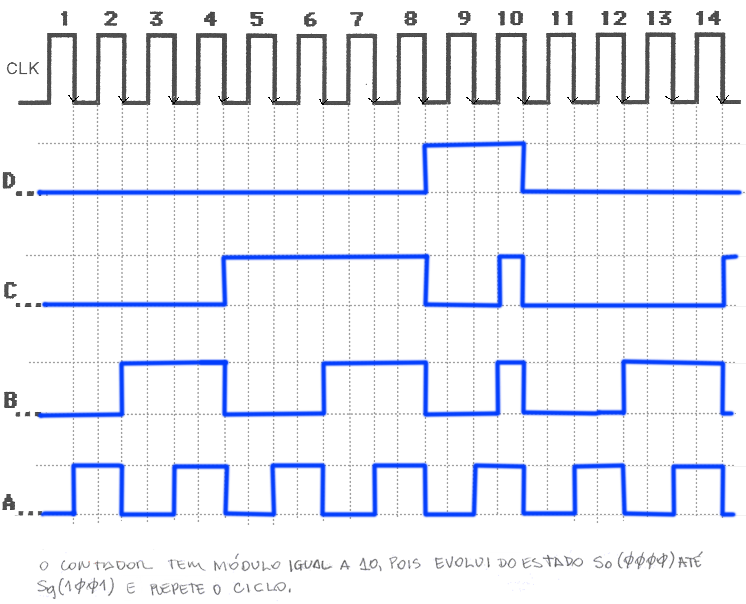

Fig.2

Cada forma de onda de saída correta = 1
Módulo correto = 1
Valor da questão = 5

Atualizada em 11/01/22
