Aluno:______________________________________________________ CPF Nº:___________________

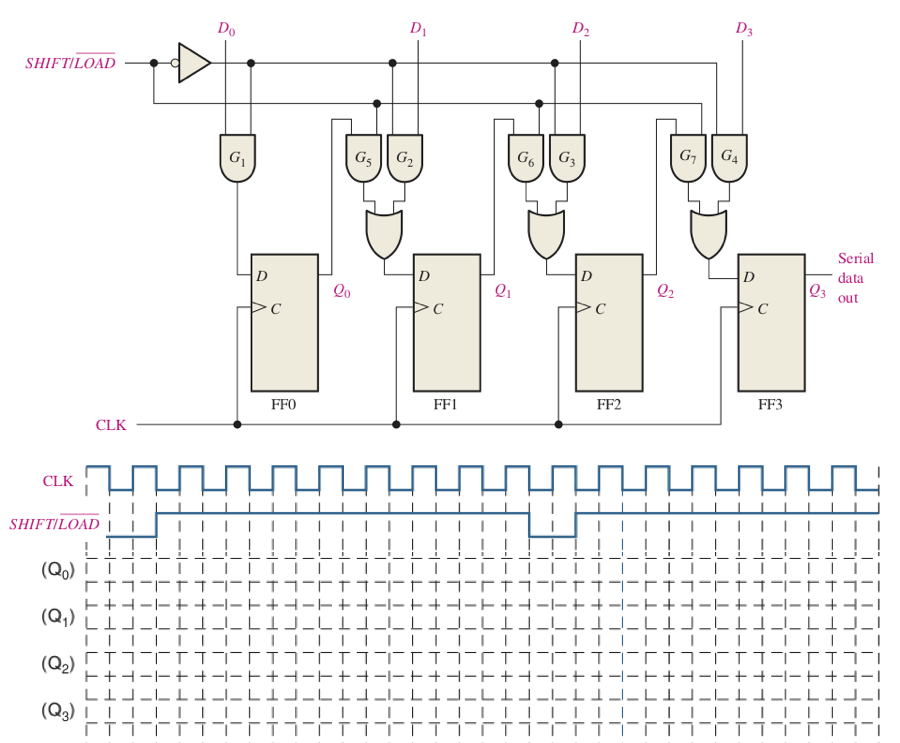

1.A figura Fig.1 abaixo mostra o circuito lógico do registrador de 4-bits, com clock CLK, entradas D0D1D2D3, e SHIFT/LOAD, com as ligações mostradas. No início, o registrador está RESETADO e com as entradas D0D1D2D3 iguais à representação em BCD do segundo maior número do seu CPF, então responda as questões abaixo.
a) Função da entrada SHIFT/LOAD`= 0 (CPF par) e SHIFT/LOAD`= 1 (CPF ímpar)
b) Desenhe as formas de ondas das saídas Q3Q2Q1Q0 do registrador.
Solução

Fig.1

CPF = ________________________

Segundo maior número = ________

Entradas D3D2D1D0 = ____________(BCD)

Valor da questão = 5

Função da entrada SHIFT/LOAD` correta = 1

Cada forma de onda de saída Q3Q2Q1Q0 completamente correta = 1

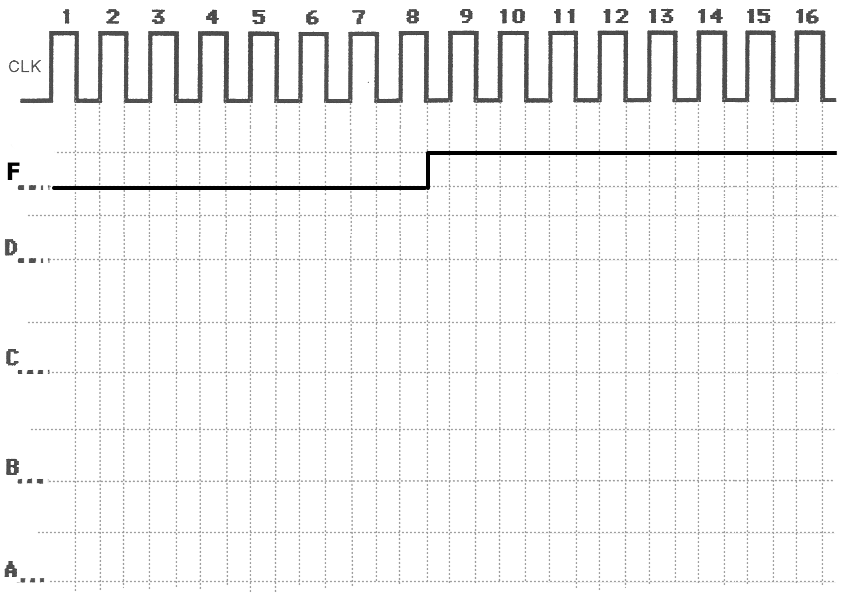

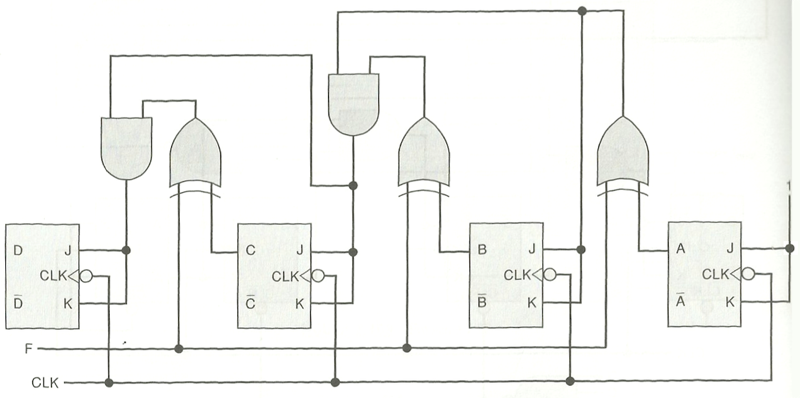

2.Analise o contador síncrono da Fig.2. Desenhe o diagrama de tempo (formas de onda) e determine a função da entrada F=1(CPF par) e F=0(CPF ímpar). Considere que inicialmente o contador está com DCBA iguais à representação BCD do segundo maior dígito do seu CPF.
Solução

Fig.2

CPF = ________________________

Segundo maior número = ________

Entradas DCBA = ____________(BCD)

Valor da questão = 5

Função da entrada F correta = 1

Cada forma de onda de saída D, C, B, A completamente correta = 1
