Aluno:______________________________________________________ CPF Nº:___________________
1.No circuito da Fig.1, o CI 74HC151 tem como entradas os sinais DCBA e a saída Z. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito menos significativo até o mais siginificativo, desenhe a forma-de-onda do sinal de saída Z para toda a sequência das entradas.
Solução
Valor da questão = 5
Entrada completamente correta =
1
Cada saída Z completamente correta
= 4

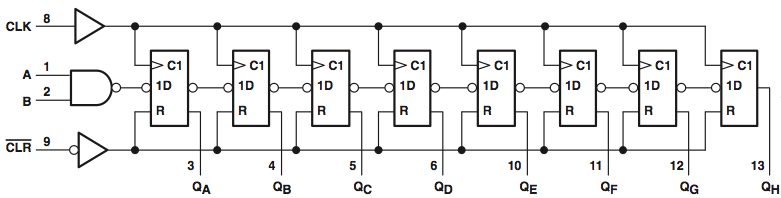

2.A figura abaixo mostra o circuito lógico do registrador SN74LS164. Considerando inicialmente todos os flip-flops carregados com os bits da representação BCD dos dígitos de controle do seu CPF, então desenhe as formas-de-onda das saídas QA, QB, QC, QD, QE, QF, QG e QH para os sinais de entrada mostrados.

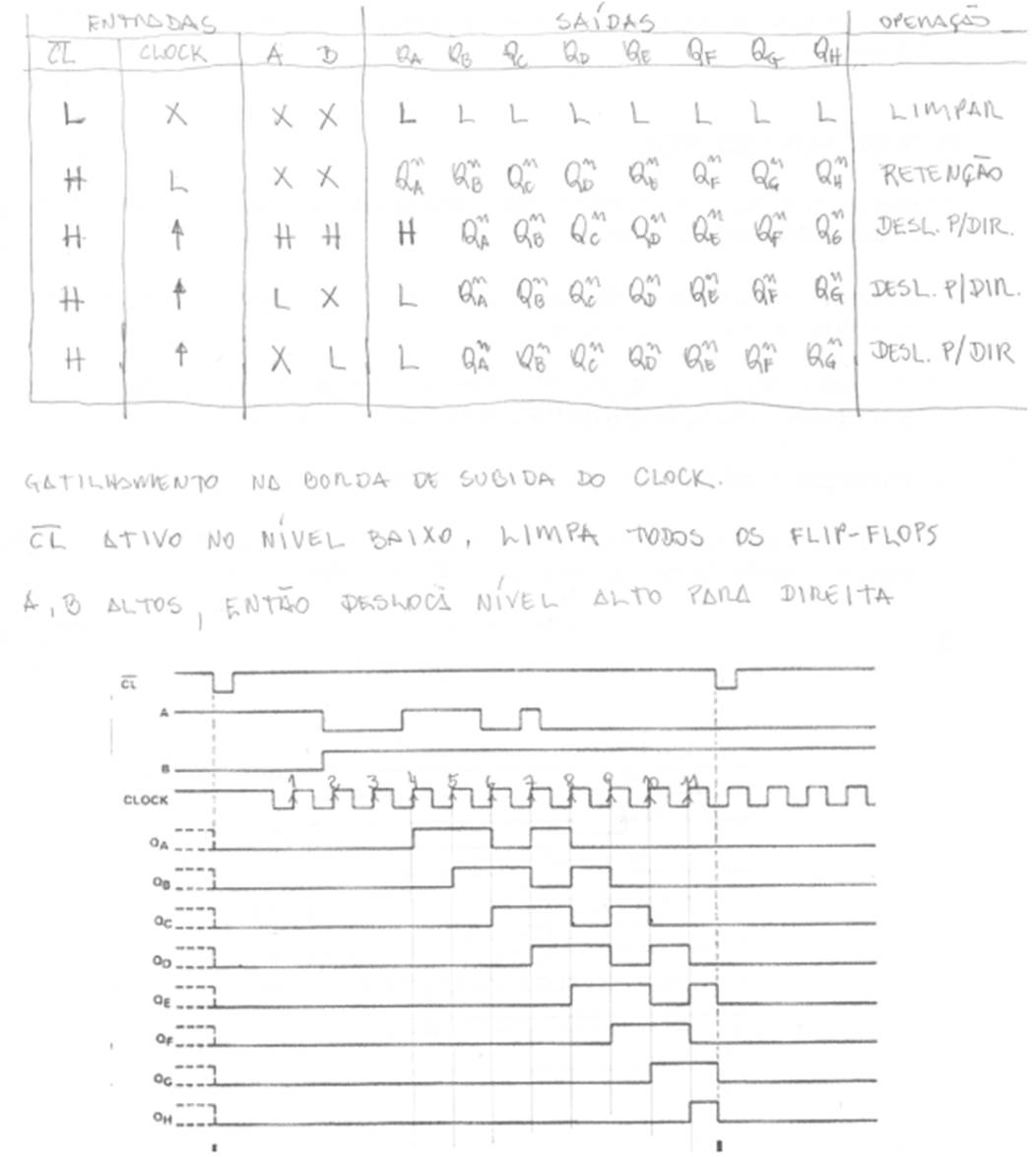

Solução
Valor da questão = 5
Estado inicial correto =
0,2
Cada forma de onda de saída correta
= 0,6
Atualizada em
13/09/21
