Aluno:______________________________________________________ CPF Nº:___________________

1.Utilizando somente o CI multiplexador 74AS151 mostrado na Fig.1 abaixo, complemente a Fig.1B de modo que a saída Y seja igual à função lógica das variáveis de entrada t, u, v, x e Y= f(t,u,v,x) é dada por

Y = f(t,u,v,x) = Σm(0,mi,5,6,9,10,12,15)

Considere mi igual ao terceiro menor dígito do seu CPF. Mostre todas as entradas e a saída na Fig.1B.
Solução

Fig.1A	Fig.1B

Função f(t,u,v,x) correta = 2,0
Circuito da Fig.2B correto = 3,0
Valor da questão = 5,0

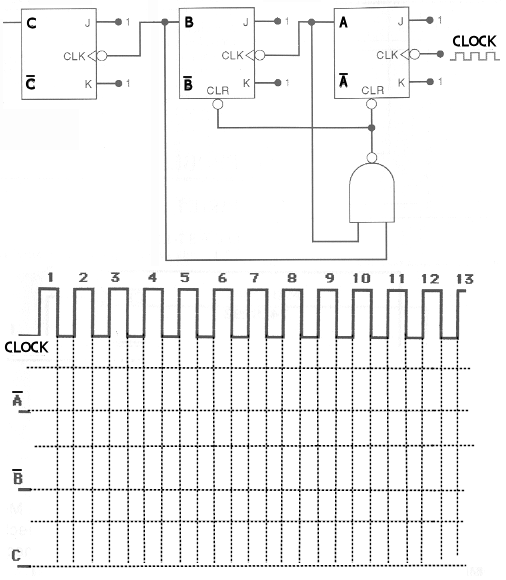

2.Para contador da Fig.2 abaixo, desenhe as formas de onda dos sinais de saída solicitados na figura durante 12 ciclos de clock e determine o módulo do contador. Considere que os FFs estão inicialmente com a representação BCD do segundo maior dígito do seu CPF.
Solução

Valor da questão = 5
Cada forma de onda correta = 1,0
Módulo correto = 2,0
