Aluno:______________________________________________________ CPF Nº:___________________

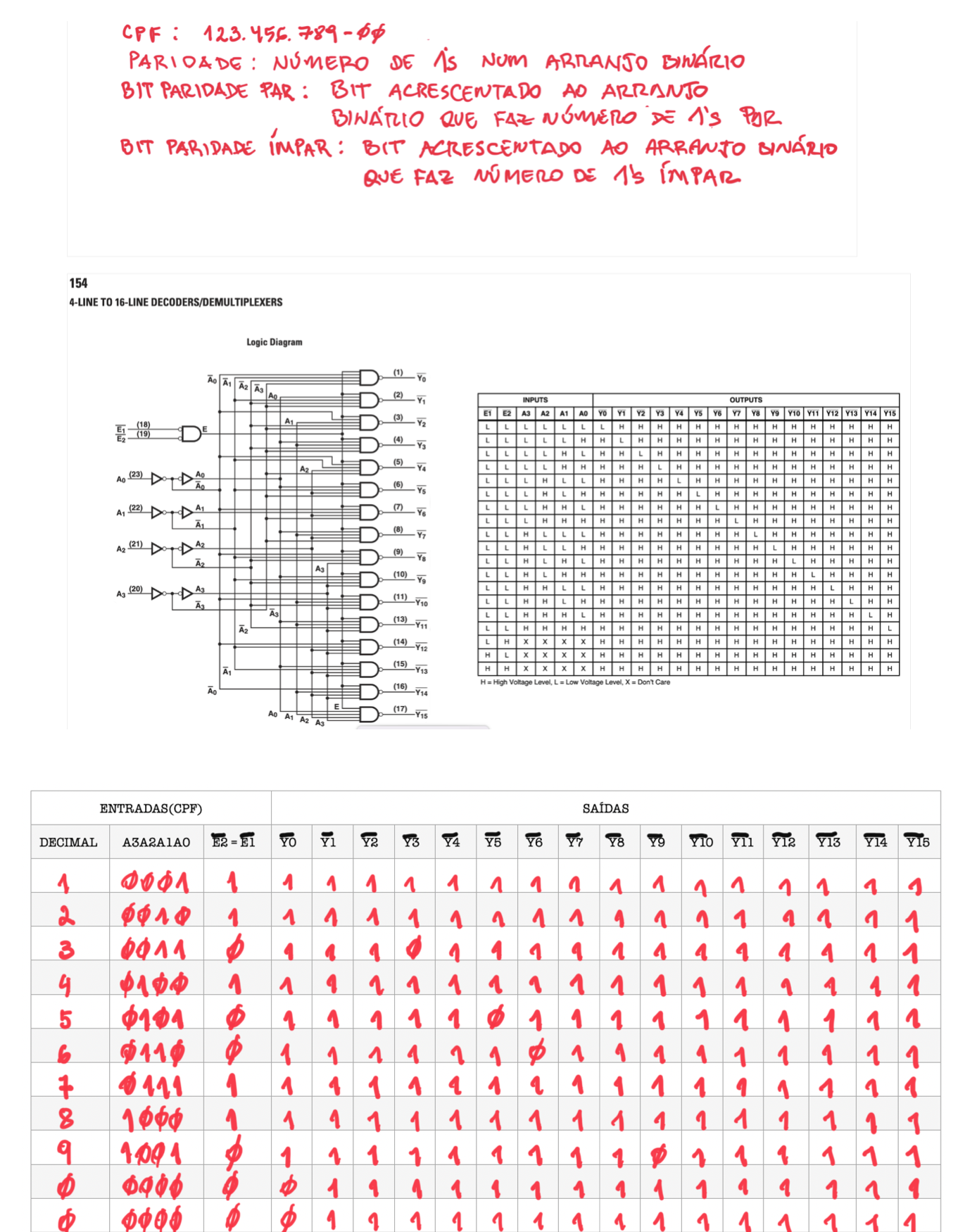

1. Na Fig.1, para o CI 74LS154, considere que bits de entrada A3A2A1A0 são iguais `a representação BCD (A3A2A1A0) dos dígitos do seu CPF e E2' = E1' é igual a um bit de paridade par das entradas A3A2A1A0. Então, complete a tabela abaixo para saídas Y0' até Y15'.
Solução

Fig.1

Seu CPF:________________________________

Valor da questão = 5

Valor das entradas A3A2A1A0, E2' = E1' e saídas Y0' até Y15' completamente correta = 0,45

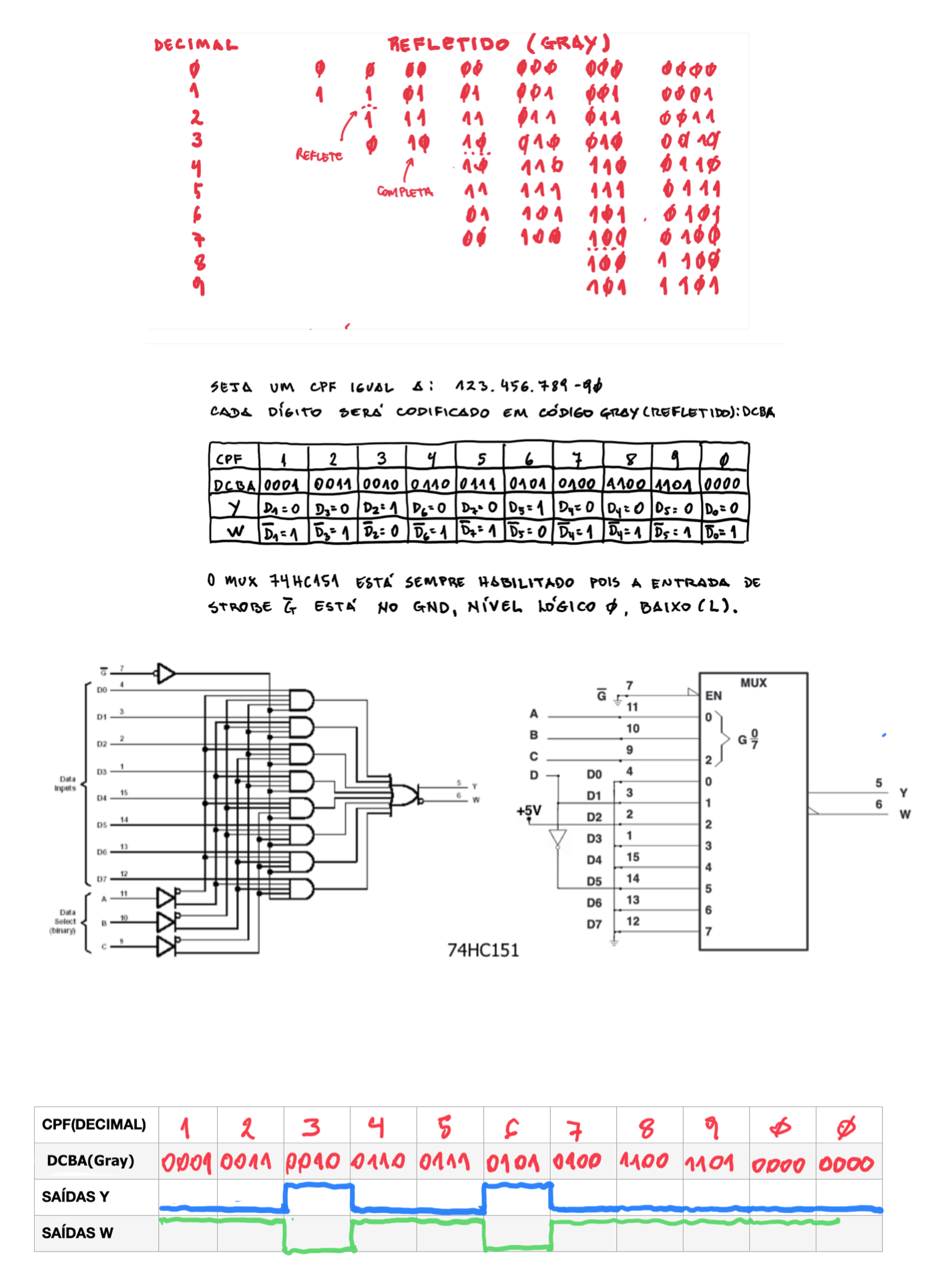

2.No circuito da Fig.2, o CI 74HC151 tem como entradas os bits DCBA e as saídas W e Y. Considerando que as entradas DCBA representam o código Gray dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos significativo, então desenhe a forma-de-onda do sinal de saída W(para CPF par) ou Y(para CPF ímpar) para toda a sequência das entradas.
Solução

Fig.2

Valor da questão = 5

Entradas DCBA completamente corretas = 2

Forma de onda da saída W ou Y completamente correta = 3
