Aluno:______________________________________________________ CPF Nº:___________________

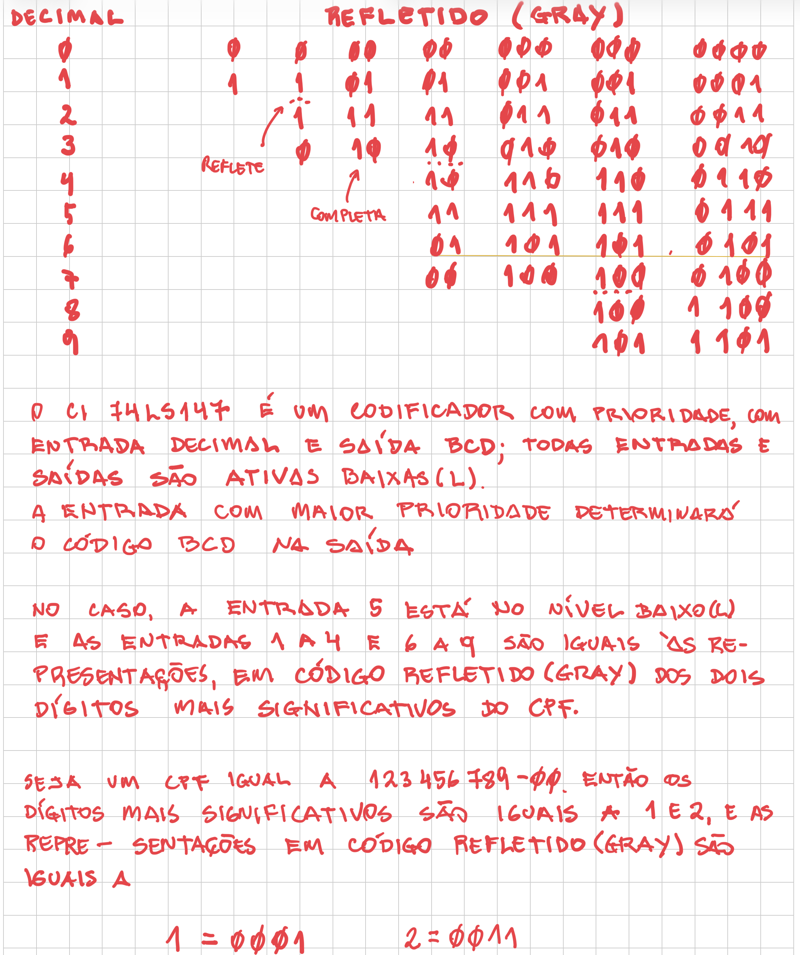

1.No circuito da Fig.1 temos o símbolo lógico e o circuito lógico do CI 74LS147, sabendo que a entrada 5 está no nível BAIXO(L) e as demais entradas (1 a 4, e 6 a 9) tem a representação em código REFLETIDO(Gray) dos dois dígitos mais significativos de seu CPF., então, determine os níveis lógicos das saídas DCBA.
Solução

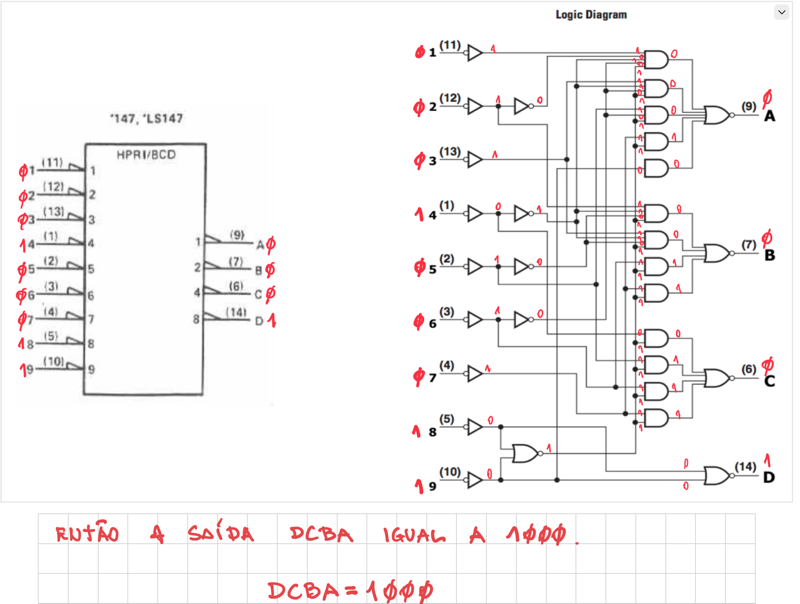

Fig.1

Seu CPF:_123.456.678 - 00_

Representação em código REFLETIDO(Gray) dos dois números mais significativos do seu CPF:_0001_ e _0011_

Níveis lógicos das entradas 1, 2, 3, 4, 5, 6, 7, 8, 9 = _0001000011_

Níveis lógicos das saídas DCBA = _1000_

Valor da questão = 5

Valor das entradas completamente correta = 2

Valor da saída DCBA completamente correto = 3

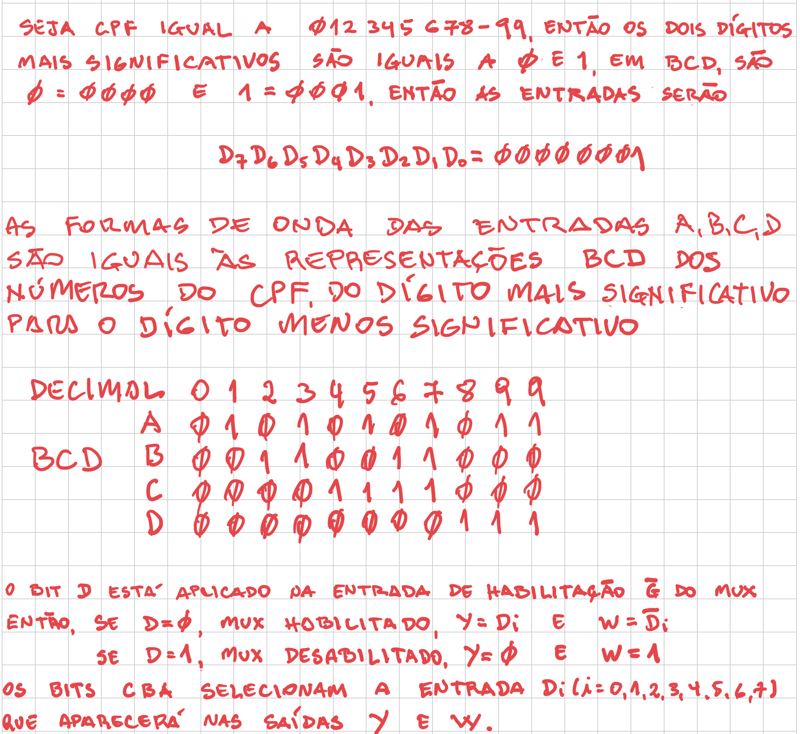

2.O circuito lógico com o MUX SN74ALS151 tem as entradas D7D6D5D4D3D2D1D0 iguais à representação BCD dos dois dígitos mais significativos do CPF e as formas de ondas das entradas DCBA são iguais às formas de ondas da representação BCD dos números do seu CPF, do mais significativo para o menos significativo. Então, desenhe a forma de onda da saída Y(CPF par), no pino (5), e a forma de onda da saída W(CPF ímpar), no pino(6), do CI 74ALS151.
Solução

Fig.2

Valor da questão = 5

Formas de ondas de entradas DCBA totalmente corretas = 2

Valor da forma de onda de saída Y, pino (5), ou saída W, pino(6), do MUX2 74ALS151, totalmente correta = 3
