Aluno:______________________________________________________ CPF Nº:___________________
1. Um circuito digital, Fig.1, tem uma entrada de quatro bits DCBA, que representa, em código BCD, o número de vezes que um alarme SW é acionado. Por exemplo, se o alarme SW é acionado seis vezes, a entrada do circuito é DCBA=0110BCD=610. Após o alarme ser acionado dez vezes, a entrada volta para 0000 e a entrada nunca será maior que 1001.
Projete um circuito que forneça uma saída X em nível ALTO quando o alarme fôr acionado os números de vezes iguais aos dígitos ímpares de seu CPF(se seu CPF é par) e os números de vezes iguais aos dígitos pares de seu CPF(se seu CPF é ímpar). Use somente portas AND e OR e NOT, e a menor quantidade possível de portas com menor número de entradas por portas.

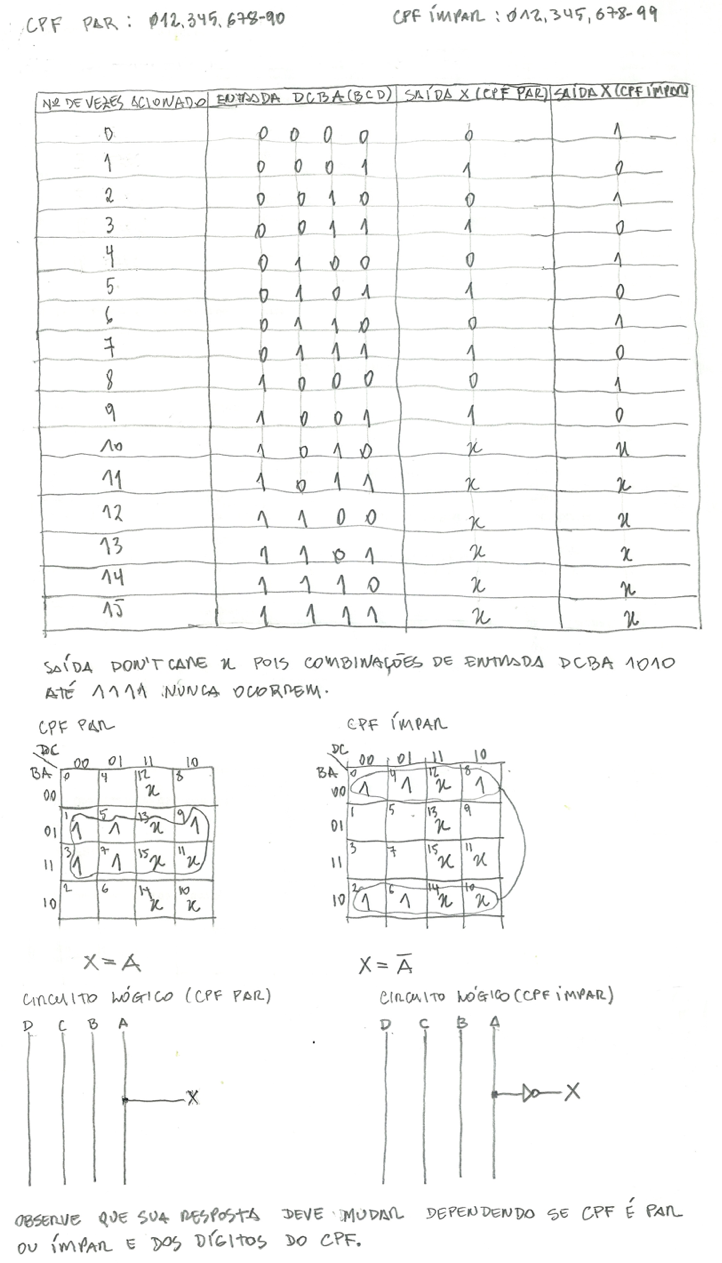

Solução
Fig.1
Valor da questão = 5
Função simplificada correta = 1
Tabela verdade correta = 1
Mapa K correto = 1
Circuito correto = 2

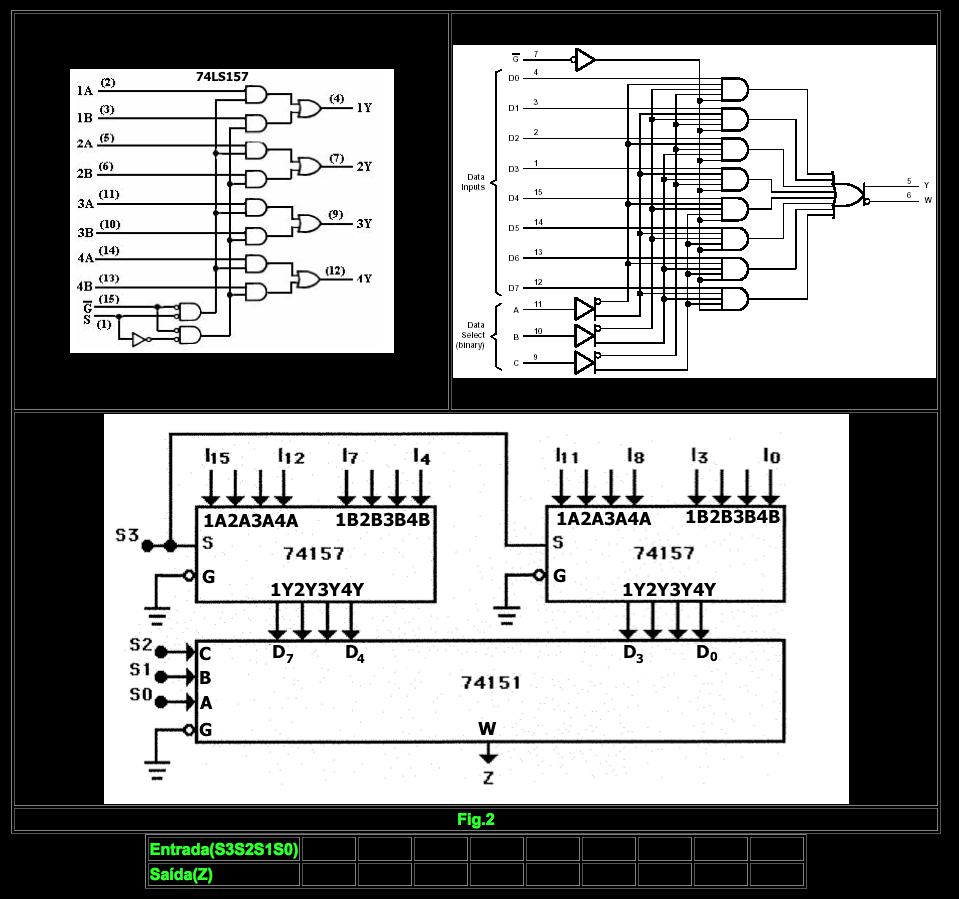

2.Na Fig.2, considere que as entradas I15 até I0 são iguais às representações BCD dos quatro dígitos mais significativos do seu CPF e as entradas S3S2S1S0 são iguais à sequencia das representações BCD dos dígitos do seu CPF, do mais significativo para o menos significativo, um de cada vez. Então, determine a forma de onda da saída Z .

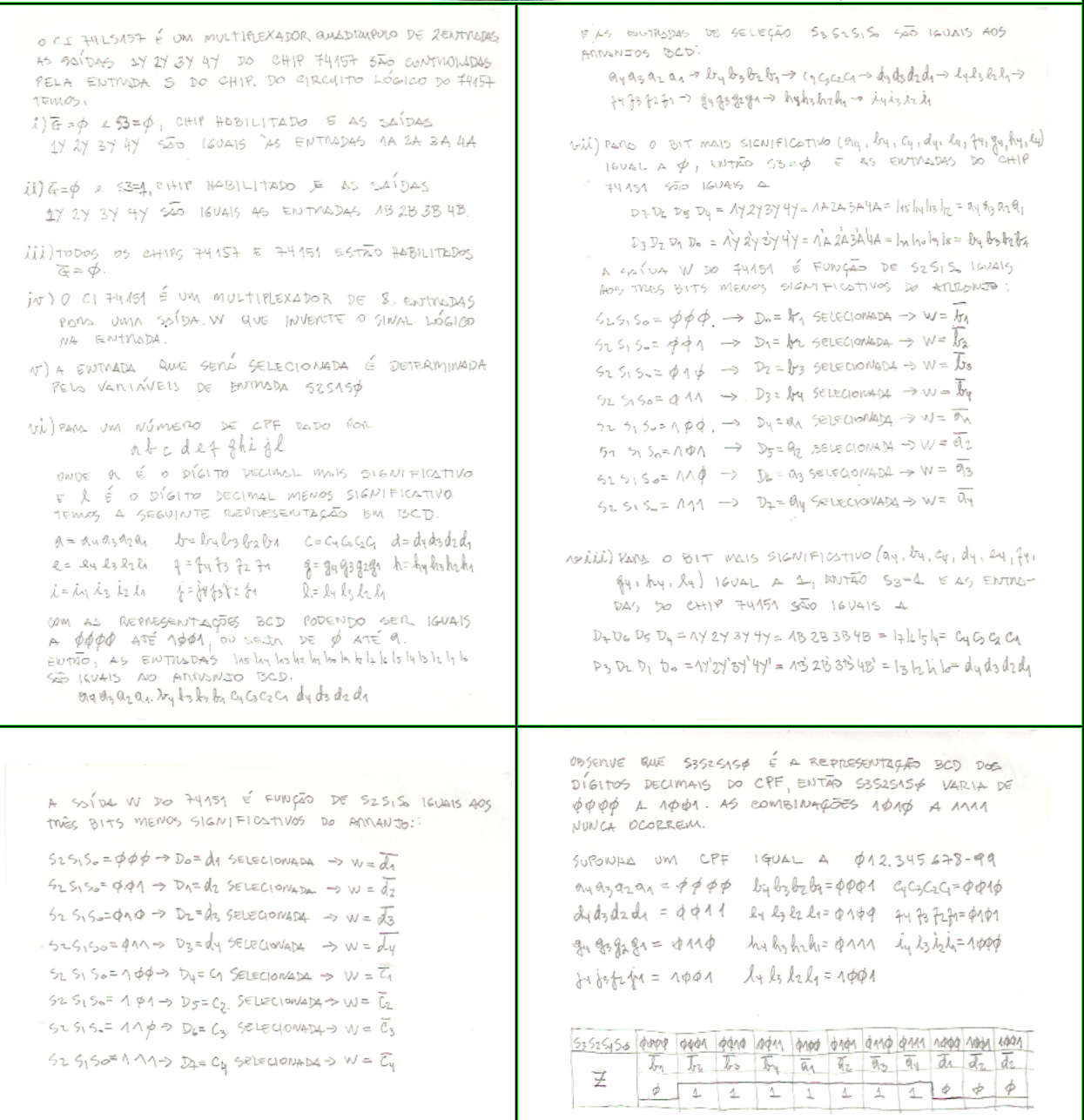

Solução
Valor da questão = 5
Entrada correta = 0,5
Cada saída Z correta = 0,5
Atualizada em 28/05/19
