Projetar o Sistema Digital Unidade Lógica Programável, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.
Projeto

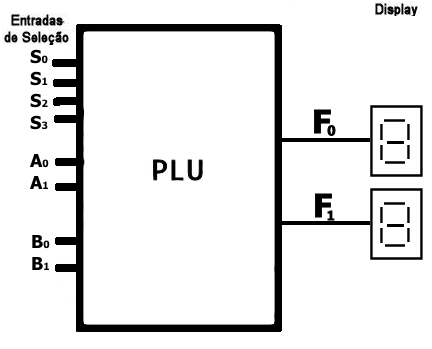

O circuito da Unidade Lógica Programável(PLU) fornecerá, na saída, os resultados das operações lógicas sobre duas entradas A e B, de dois bits cada, de acordo com a programação estabelecida nas entradas de seleção de funções S3S2S1S0,(ver Fig.1). As entradas de seleção S3S2S1S0 determinarão qual das dezesseis operações lógicas será realizada pela unidade. As entradas A=A1A0, B=B1B0, e as seleções de funções S3S2S1S0, produzirão uma função de saída de dois bits F=F1F0, bit -a-bit.

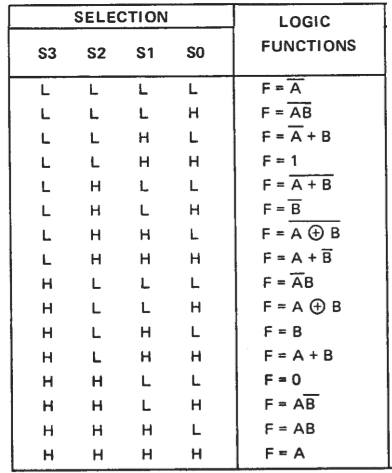

Fig.2 - PLU.Funções Lógicas
Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.
(c) Deve ser apresentada uma simulação da Unidade Lógica Programável(PLU), empregando programas e aplicativos disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias para montagem da Unidade Lógica Programável(PLU).
(e) Orçamento do projeto Unidade Lógica Programável(PLU), indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto Unidade Lógica Programável(PLU) deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.
(g) Documente o projeto Unidade Lógica Programável(PLU), incluindo todos os dados técnicos dos componentes empregados.
(h) Desenhe lay-out do circuito a ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O circuito da Unidade Lógica Programável(PLU) deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.
(l) O projeto Unidade Lógica Programável(PLU) será entregue e defendido até a data 7/Janeiro/2022.
(m) Não serão aceitos trabalhos fora do prazo acima.
Roteiro
Todo o circuito lógico deve ser projetado com dispositivos PLDs(memórias FLASH, EEPROM ou EPROM).
Especificar as memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto.
Todo o circuito lógico deve ser projetado com dispositivos semicondutores integrados(CIs) digitais.
Especificar os dispositivos semicondutores integrados(CIs) digitais compatíveis com o projeto a ser montado.
Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.
Elaborar um diagrama de blocos do sistema.
Identificar os sinais de entrada e os sinais de saída do circuito.
Escrever as equações lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.
Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.
Projetar o circuito da Unidade Lógica Programável(PLU), empregando a menor quantidade possível de CIs.
Simular o circuito da Unidade Lógica Programável(PLU), com aplicativo determinado pelos projetistas.
O projeto Unidade Lógica Programável(PLU) deve ser realizado em grupo, com os participantes indicados abaixo.
A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.
Todos os arquivos de textos, figuras e gráficos devem ser no formato PDF.
Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.
A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 7/Janeiro/2022.
Não serão aceitos projetos fora do prazo acima.
Grupo I | Montagem do Projeto I |
-
- - - |
Gravar a programação a partir do endereço A000H
|
Grupo II | |
-
- - - |
Gravar a programação a partir do endereço B000H
|
Grupo III | |
-
- - - |
Gravar a programação a partir do endereço C000H
|
Grupo IV |
|
-
- - - |
Gravar a programação a partir do endereço D000H
|
Grupo V | |
-
- - - |
Gravar a programação a partir do endereço E000H
|
Observações
Texas Instruments Incorporated, MOS Memory Data Book, Dallas, Texas, USA, 1984.
