Projetar o Sistema Digital de uma Tabela de CPFs, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.

---

Projeto

O Sistema Digital de uma Tabela de CPFs deverá fornecer, na saída, as tres letras iniciais do nome do titular e, em seguida, os números de CPFs, em resposta às cinco teclas de entradas A , B, C, D e E.

1.As tres letras iniciais do nome próprio do titular e número do CPF de cada participante da equipe devem ser armazenados na memória, nesta ordem, primeiro as letras iniciais do nome, em seguida, o número do CPF;

2.Em resposta, quando a primeira tecla for pressionada, os displays mostram as tres letras iniciais do nome do titular do CPF;

3.Em seguida, a cada tecla pressionada, os displays mostram, em decimal, o número do CPF em grupos de três dígitos XXX, YYY, ZZZ, -WW;

4.Concluída a sequencia de um CPF, pressionando outra tecla, o circuito inicia novo titular e CPF correspondente.

5.Concluída a exibição de todos CPFs do grupo, o display deve mostrar a mensagem CPF.

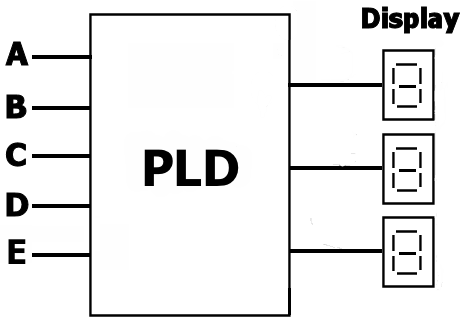

Fig.1

---

Roteiro

Todo o circuito lógico deve ser implementado com dispositivo PLD(memórias FLASH, EEPROM ou EPROM).

Adquirir memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto a ser montado.

Pesquisar as características dessa memória nas páginas dos fabricantes, na Internet.

Elabore um diagrama de blocos detalhado do sistema.

Identifique os sinais de entrada e os sinais de saída do circuito.

Escrever a programação a ser gravada no PLD.

Programar as memórias eprom, eeprom ou flash, conforme as especificações abaixo.

Montar o circuito do Sistema Digital Detetor de Magnitude Relativa(DRM), empregando a menor quantidade possível de CIs(eprom, eeprom ou flash).

Ler a programação das memórias novas, gravar o conteúdo em arquivo .HEX.

Para enviar a cópia da programação das memórias por e-mail, o arquivo deve ser .HEX e observar a compatibilidade do browser usado.

O trabalho deve ser realizado em grupo, com os participantes indicados abaixo.

A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.

Todos os arquivos devem ser compactados usando a versão mais nova do WinZip. Solicite confirmação da entrega e recebimento do e-mail e arquivos anexados.

A entrega do trabalho, por e-mail , e a demonstração, no Laboratório, do circuito deve ser em 13/Dezembro/2019.

Não serão aceitos projetos fora do prazo acima.

---

Memórias
As memórias eprom, eeprom e flash a serem gravadas devem ser novas, completamente apagadas e adquiridas no comércio local ou pela Internet.

---
