Sistemas Digitais - Projeto I

Projetar o circuito digital do Sistema de Deteção e Alarmes de acordo com as especificações de projetos indicadas abaixo para cada grupo.

Projeto

O Museu da Cidade do Recife tem 14 salas, com diversas finalidades, 9 salas no pavimento térreo e 5 salas no pavimento superior, ver Fig.1. Cada sala tem uma ou várias portas que são fechadas após o encerramento das atividades. A situação de cada porta é monitorada pelo pessoal de segurança localizado na Sala 5 - Administração. Com o objetivo de controlar o estado de cada porta, deve ser projetado um Sistema de Deteção e Alarmes, com sensores instalados em cada porta que indicam se a porta está aberta ou fechada e envia um sinal para o circuito de deteção e alarme, localizado na Sala 5 - Administração, onde será mostrado, em um display, ver Fig.2, a localização e se a porta está aberta ou fechada.

As portas devem ser identificadas sequencialmente com o número da sala e uma letra, seguido da indicação do estado(fechada ou aberta).

Sensores instalados nas portas devem detetar se a porta está fechada ou aberta.

Um visor localizado na Sala 5 - Administração mostrará o pavimento, o número da sala, uma letra designando a porta e a situação da porta, em 6 displays de 7-segmentos.
Os dois primeiros displays devem mostrar as letras PE(pavimento térreo) ou PS(pavimento superior), o terceiro display exibe o número da sala, conforme mostrado nas plantas baixas, Fig.1, o quarto display mostra uma letra para designar a porta, o quinto display exibe um hífen - , e o sexto display mostra a letra A(porta aberta) ou F(porta fechada).

Quando uma porta fôr fechada, por um funcionário, então o visor mostrará a próxima porta que estiver aberta.

A indicação da sala e da porta aberta devem ser apagados do visor quando a porta fôr fechada.

As portas mais distantes da Sala 5 - Administração devem ser sinalizadas primeiro.

Se todas as portas estiverem fechadas, o visor deve exibir a mensagem FECHAS.

O circuito do Sistema de Deteção e Alarmes deve ser completamente digital.

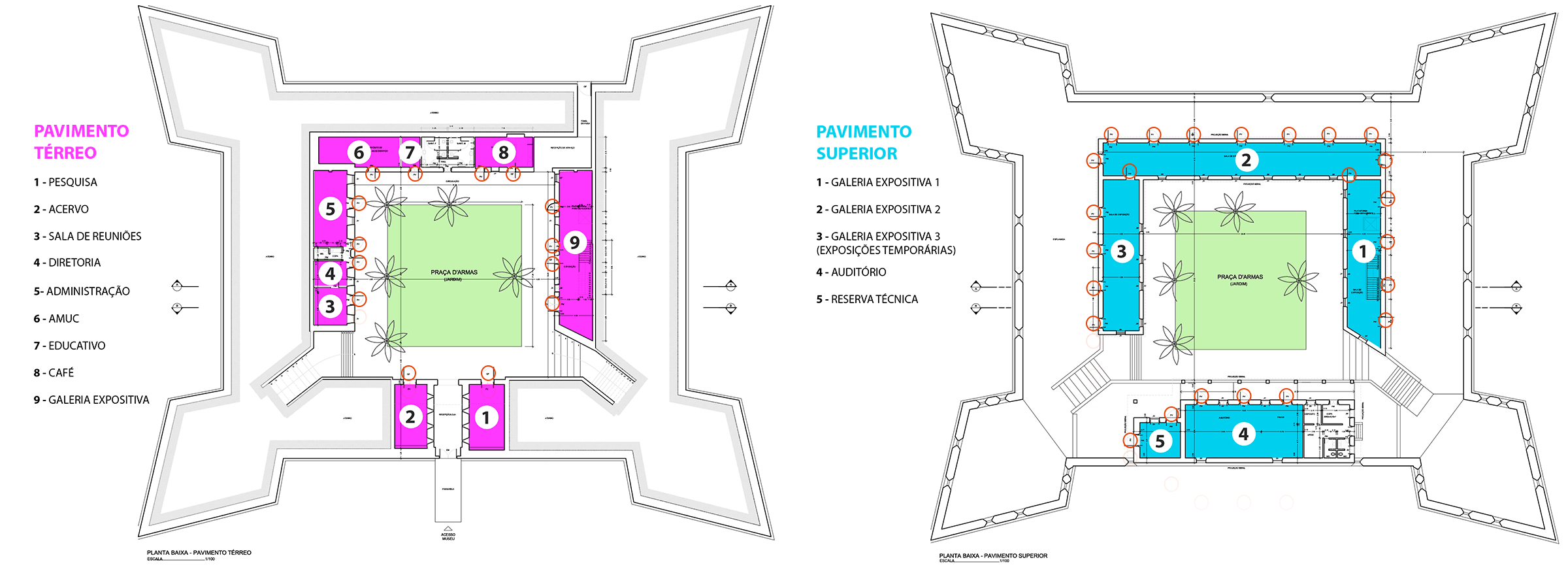

Fig.1 - Museu da Cidade do Recife - Pav. Térreo e Superior

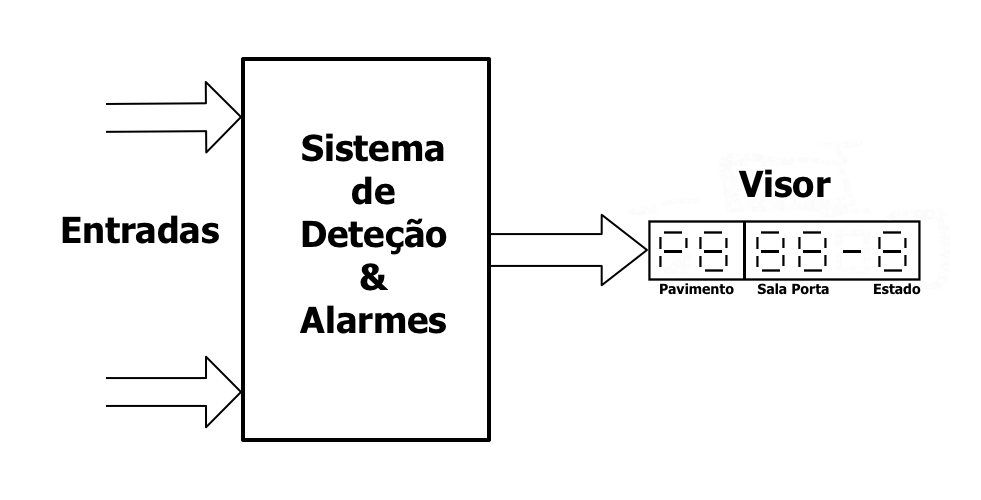

Fig.2 - Sistema de Deteção e Alarmes - Diagrama de Blocos

Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:

(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.

(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.

(c) Deve ser apresentada uma simulação do Sistema de Deteção e Alarmes, empregando programas e aplicativos disponíveis.

(d) Relação dos materiais e componentes com as quantidades necessárias para montagem do Sistema de Deteção e Alarmes.

(e) Orçamento do projeto Sistema de Deteção e Alarmes, indicando os preços unitários dos itens e o preço total do sistema.

(f) O projeto Sistema de Deteção e Alarmes deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.

(g) Documente o projeto Sistema de Deteção e Alarmes incluindo todos os dados técnicos dos componentes empregados.

(h) Desenhe lay-out do circuito a ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.

(i) O circuito do Sistema de Deteção e Alarmes deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.

(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.

(l) O projeto Sistema de Deteção e Alarmes será entregue e defendido até a data 26/Novembro/2021.

(m) Não serão aceitos trabalhos fora do prazo acima.

Roteiro

Todo o circuito lógico deve ser projetado com dispositivos PLDs(memórias FLASH, EEPROM ou EPROM).

Especificar as memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto.

Todo o circuito lógico deve ser projetado com dispositivos semicondutores integrados(CIs) digitais.

Especificar os dispositivos semicondutores integrados(CIs) digitais compatíveis com o projeto a ser montado.

Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.

Elaborar um diagrama de blocos do sistema.

Identificar os sinais de entrada e os sinais de saída do circuito.

Escrever as equações lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.

Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.

Projetar o circuito do Sistema de Deteção e Alarmes, empregando a menor quantidade possível de CIs.

Simular o circuito do Sistema de Deteção e Alarmes, com aplicativo determinado pelos projetistas.

O projeto Sistema de Deteção e Alarmes deve ser realizado em grupo, com os participantes indicados abaixo.

A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.

Todos os arquivos de textos, figuras e gráficos devem ser no formatoo PDF.

Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.

A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 26/Novembro/2021.

Não serão aceitos projetos fora do prazo acima.

Grupos

Grupo I	Montagem do Projeto I
Eduarda Ferreira da Silva Oliveira Gabriel Ribeiro Gonçalves Jamila Maria de Souza Abid Maria Eduarda Caria Zamorano Holanda	Gravar a programação a partir do endereço A000H

Grupo II
Wellington de Albuquerque Paiva - - -	Gravar a programação a partir do endereço B000H

Grupo III
BRUNO ANTÔNIO PEREIRA CAVALCANTI DÉBORA RIBEIRO DE LIRA LIMA MATHEUS BEZERRA GEMIR BARACHO MARIA RAFAELA LIMA DA CUNHA	Gravar a programação a partir do endereço C000H

Grupo IV
Braion Rodrigues da Silva Jean Carlos da Silva Serpa Maria Isabela de Melo Sampaio Dantas Vanessa Mayara Rodrigues de Jesus Lopes	Gravar a programação a partir do endereço D000H

Grupo V
Carolina Santana de Macedo Mateus Fabrício Manzi Tenório de Araújo Pedro Augusto Santos Bezerra Rafael Campos de Oliveira	Gravar a programação a partir do endereço E000H

Grupo VI
Joab Tomaz de Aquino Fernanda Soares da Silva Allefy Nascimento de Lima Igor Pereira Batista	Gravar a programação a partir do endereço F000H

Grupo VII
ALICE BORGES FERREIRA Camila Magalhães Barros de Oliveira Kaio Ruan de Souza Lino NATALIA MARIA PAOLA MACIEL BARROS	Gravar a programação a partir do endereço 6000H

Grupo VIII
Elizandra Bispo Larissa Sabrina Vitor Batista Lukas Pereira Ponciano da Silva Maynara Lorena Carlos Silva	Gravar a programação a partir do endereço 7000H

Grupo IX
Mateus Alves de Medeiros Guilherme André de Oliveira Cavalcanti João Victor Cardoso e Silva Gabriel Floriano Cordeiro	Gravar a programação a partir do endereço 8000H

Grupo X
EWERTON GOMES DOS SANTOS JOÃO VÍTOR DE OLIVEIRA SILVA MARIA GABRIELA CHAGAS DE OLIVEIRA RAQUEL GOMES DA SILVA	Gravar a programação a partir do endereço 9000H

Grupo XI
JOSE EDUARDO MONTEIRO DANTAS THALIA LUIZA DE SOUZA LUCAS SANTIAGO ALCANTARA DE OLIVEIRA GABRIEL CUNHA DOS SANTOS	Gravar a programação a partir do endereço 1000H

Grupo XII
Hiandra Magda dos Santos Souza Thays Marques Ferreira Adrielly Crisley dos Santos Negreiros Evandro José Toscano da Silva	Gravar a programação a partir do endereço 2000H

Grupo XIII
ARTHUR WANDERLEY FERREIRA DOS SANTOS MIGUEL SILVA FREIRE Guilherme Ramos das Chagas	Gravar a programação a partir do endereço 3000H

Observações

O trabalho deve ser realizado em grupo com até quatro participantes.
Não serão permitidas entradas de novos participantes nos grupos, após o início do trabalho.
Novos grupos podem ser formados depois do começo dos trabalhos, até a data da entrega.
A entrega do trabalho, no AVA, e as demonstrações, on-line, dos memoriais e circuitos do Sistema de Deteção e Alarmes devem ser em 26/Novembro/2021, a parte teórica e a parte prática(simulações).
Não serão aceitos trabalhos fora do prazo acima.
A solução do projeto Sistema de Deteção e Alarmes deve ser elaborada com programas e aplicativos específicos.
Cada equipe deverá projetar os circuitos obedecendo as especificações de endereços, para cada grupo, conforme acima.
Na apresentação do trabalho, on-line, serão exigidos e avaliados os seguintes itens:

Documentação do Projeto I: relatório contendo apresentação, objetivo, desenvolvimento, conclusões, soluções teóricas, desenhos digitalizados dos circuitos lógicos e circuitos elétricos, simulações, folhas de dados dos CIs, lista de materiais, orçamentos, relação de equipamentos.(Avaliação 30%)
Montagem do Projeto I(simulação): desempenho e funcionalidade dos circuitos projetados, organização dos lay-outs de montagens, identificação dos sinais dos circuitos, atendimento das especificações. (Avaliação 40%)
Habilidades: participação e entendimento do funcionamento dos circuitos montados pelos componentes do grupo.(Avaliação 30%)

databok

Texas Instruments Incorporated, MOS Memory Data Book, Dallas, Texas, USA, 1984.
