Projetar o Sistema Indicador Digital de Nível de Reservatório, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.


Projeto

Nos dias atuais, a quantidade de líquidos em um reservatório é indicada por displays LEDs de 7-segmentos que mostram o nível do líquido de forma numérica, conforme a posição de sensores ou bóias colocadas dentro do reservatório. Os sensores ou bóias detetam o nível do líquido no reservatório, conforme um ajuste pré-definido, envia um sinal elétrico para um circuito lógico digital que, de acordo com o sinal recebido, codifica essa entrada e exibe o resultado em um display LEDs de 7-segmentos.

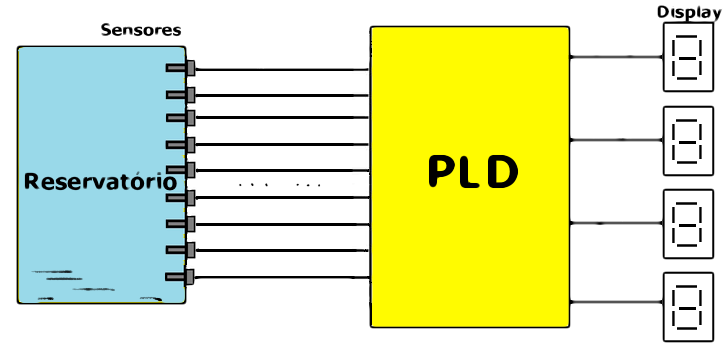

Fig.1 - Indicador Digital de Nível de Reservatório



1.O reservatório tem capacidade igual a 30 mil litros;

2.O reservatório tem um sensor cada mil litros, indicado o volume de líquido em cada nível;

3.O reservatório possui dois sensores adicionais que indicam quando o reservatório está VAZIO(SECO) e COMPLETO(CHEIO);

4.Para sinalizar o nível do líquido no reservatório, os sensores enviam um sinal lógico ALTO quando o líquido faz contato com o sensor;

5. Na operação de enchimento do reservatório, os níveis intermediários entre dois níveis são desconsiderados; o sensor de um determinado nível do líquido ficará ativo até que o próximo nível seja habilitado, então esse nível será detetado e mostrado no display;

6. Na operação de esvaziamento do reservatório, os níveis intermediários entre dois níveis são desconsiderados;o sensor de um determinado nível do líquido ficará ativo enquanto estiver em contato com o líquido até que não exista contato e, então o sensor do próximo nível seja habilitado, então esse nível será detetado e mostrado no display;

7. O display, localizado na sala de controle, deve mostrar a capacidade C., o número de litros XX, e a unidade de volume em litros(L), ou seja, o display exibirá C.XXL;

8. Caso o reservatório fique vazio, então o display exibe SECO, e para o reservatório completo, o display mostra CHEO;


Especificações do Projeto
O projeto deve ser composto dos seguintes elementos  e obedecer as especificações  abaixo:

(a) Diagrama lógico do circuito digital utilizando a simbologia  padrão ANSI/IEEE Std 91-1984.


(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.


(c) Deve ser apresentada uma simulação do Sistema Indicador Digital de Nível de Reservatório, empregando programas e aplicativos disponíveis.


(d) Relação dos materiais e componentes com as quantidades necessárias para montagem do Sistema Indicador Digital de Nível de Reservatório


(e) Orçamento do projeto Sistema Indicador Digital de Nível de Reservatório, indicando os preços unitários dos itens e o preço total do sistema.


(f) O projeto Sistema Indicador Digital de Nível de Reservatório deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.


(g) Documente o projeto Sistema Indicador Digital de Nível de Reservatório incluindo todos os dados técnicos dos componentes empregados.


(h) Desenhe lay-out do circuito a ser montado em proto-board ou  placa de circuito impresso  utilizando soquetes  e fios para a interligação (wire wrapping) dos componentes.


(i) O circuito do Sistema Indicador Digital de Nível de Reservatório deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.


(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.


(l) O projeto Sistema Indicador Digital de Nível de Reservatório será entregue e defendido até a data 12/Agosto/2021.


(m) Não serão aceitos trabalhos fora do prazo acima.


Roteiro

    Todo o circuito lógico deve ser projetado com dispositivos PLD(memórias FLASH, EEPROM ou EPROM).

    Especificar as memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto.

    Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.

    Elaborar um diagrama de blocos do sistema.

    Identificar os sinais de entrada e os sinais de saída do circuito.

    Escrever as equações lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.

    Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.

    Projetar o circuito do Sistema Indicador Digital de Nível de Reservatório, empregando a menor quantidade possível de CIs.

    Simular o circuito do Sistema Indicador Digital de Nível de Reservatório, com aplicativo determinado pelos projetistas.

    O projeto Sistema Indicador Digital de Nível de Reservatório deve ser realizado em grupo, com os participantes indicados abaixo.

    A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.

    Todos os arquivos de textos, figuras e gráficos devem ser no formatoo PDF.

    Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.

    A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 12/Agosto/2021.

    Não serão aceitos projetos fora do prazo acima.



Grupos
Grupo I Montagem do Projeto I
Carolina Santana de Macedo
Camila Magalhães Barros de Oliveira
Alice Borges Pereira
Natalia Maria Paola Maciel Barros.
Gravar a programação a partir do endereço A000H




Grupo II
João Victor de Santana
Julia Talita Coelho
Arthur Pancrácio Falcão
Lucas Santiago Alcantara de Oliveira
Gravar a programação a partir do endereço B000H





Grupo III
Arthur Moura dos Santos
João Carlos Batista de Oliveira
Leonardo Santos Cavalcanti
Renatta Maria Duarte Nigro
Gravar a programação a partir do endereço C000H





Grupo IV


Marcus Vinícius de Brito Silva
Maelson Alves Mariano Carneiro
Adrielly Crisley dos Santos negreiros
Wellington  de Albuquerque Paiva
Gravar a programação a partir do endereço D000H




Grupo V
Guilherme Duarte de Andrade Barreto
Lucas Bayma Sant'Anna de Barros
Pedro Henrique Morato Gandolfo
-

Gravar a programação a partir do endereço E000H




Grupo VI
Alisson Henrique Duarte França de Mendonça
Daniel Leite Silva
Diogo Moreira França Barbosa
Guilherme Brito de Moura Monteiro.

Gravar a programação a partir do endereço F000H






Grupo VII
Camila Ito dos Santos
Daniel de Oliveira Silva
Geisiane Martins Santos
Matheus Aryell Cavalcante Xavier

Gravar a programação a partir do endereço 6000H




Grupo VIII
Renan Felipe da Silva
Moisés Chagas Nascimento de Oliveira
Rafael azevedo de melo
Fernanda Morais Sinô Pereira

Gravar a programação a partir do endereço 7000H




Grupo IX
Aline Soares de Oliveira
André Augusto de Lima e Silva
Katielle Késsia Barbosa Patrício
Stefane Borba Barbosa

Gravar a programação a partir do endereço 8000H




Grupo X
Wagner Cunha da Silva
André Costa Lima Lopes
Adalberto José Guerra Pessoa Neto
Marianne Araujo Lima

Gravar a programação a partir do endereço 9000H




Grupo XI
Marcos Vinícius de Souza Gomes
Thyago César de Morais Bernardino
Maria Raquel Cavalcanti Lima Constantino
Samara Menezes Lima Soares

Gravar a programação a partir do endereço 1000H




Grupo XII
HELTER DA SILVA ESCOBAR
JOAO VITOR LUCENA VIEIRA
FELIPE SCKAFF ROCHA LÁZARO
RODRIGO ALBUQUERQUE DA FONTE

Gravar a programação a partir do endereço 2000H






















Observações

  • O trabalho deve ser realizado em grupo com até quatro participantes.
  • Não serão permitidas entradas de novos participantes nos grupos, após o início do trabalho.
  • Novos grupos podem ser formados depois do começo dos trabalhos, até a data da entrega.
  • A entrega do trabalho, no AVA, e as demonstrações, on-line, dos memoriais e circuitos do Sistema Indicador Digital de Nível de Reservatório devem ser em 12/Agosto/2021, a parte teórica e a parte prática(simulações).
  • Não serão aceitos trabalhos fora do prazo acima.
  • A solução do projeto Sistema Indicador Digital de Nível de Reservatório deve ser elaborada com programas e aplicativos específicos.
  • Cada equipe deverá projetar os circuitos obedecendo as especificações de endereços, para cada grupo, conforme acima.
  • Na apresentação do trabalho, on-line, serão exigidos e avaliados os seguintes itens:
  1. Documentação do Projeto I: relatório contendo apresentação, objetivo, desenvolvimento, conclusões, soluções teóricas, desenhos digitalizados dos circuitos lógicos e circuitos elétricos, simulações, folhas de dados dos CIs, lista de materiais, orçamentos, relação de equipamentos.(Avaliação 30%)
  2. Montagem do Projeto I(simulação): desempenho e funcionalidade dos circuitos projetados, organização dos lay-outs de montagens, identificação dos sinais dos circuitos, atendimento das especificações. (Avaliação 40%)
  3. Habilidades: participação e entendimento do funcionamento dos circuitos montados pelos componentes do grupo.(Avaliação 30%)





databok

Texas Instruments Incorporated, MOS Memory Data Book, Dallas, Texas, USA, 1984.
