Sistemas Digitais - Projeto I

Projetar o circuito digital do Sistema de Chamada e Atendimento de acordo com as especificações de projetos indicadas abaixo para cada grupo.

Projeto

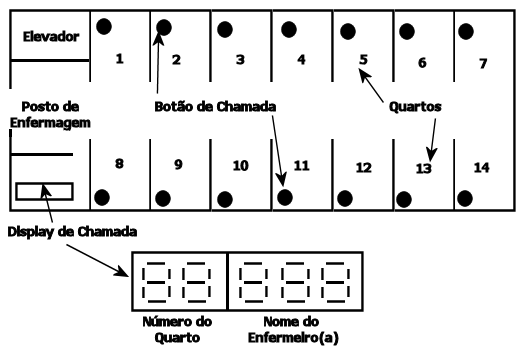

A enfermaria de determinado hospital é composta de 14(quatorze) apartamentos e um posto de enfermagem encarregado de atender os pacientes nos apartamentos. Para facilitar o serviço de atendimento, foi solicitado um sistema de chamada de atendimento, que será instalado nos apartamentos e no posto de enfermagem e deve funcionar com as seguintes especificações:

O posto de enfermagem terá dois enfermeiro(a)s por plantão.
Cada enfermeiro(a) deve atender o mesmo número de apartamentos.
O paciente deve apertar um botão para solicitar atendimento do posto de enfermagem.
No posto de enfermagem, um display deve mostrar o número do apartamento solicitando atendimento e nome da enfermeiro(a) responsável pelo atendimento.
Caso dois ou mais apartamentos solicitem atendimento ao mesmo tempo, o visor deve exibir o número do apartamento do paciente mais grave.
O número do apartamento deve permanecer no visor até que a enfermeiro(a) apague ao chegar no apartamento.

Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:

(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.

(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.

(c) Deve ser apresentada uma simulação do Sistema de Chamada e Atendimento empregando programas disponíveis.

(d) Relação dos materiais e componentes com as quantidades necessárias para montagem do Sistema de Chamada e Atendimento.

(e) Orçamento do projeto Sistema de Chamada e Atendimento, indicando os preços unitários dos itens e o preço total do sistema.

(f) O projeto Sistema de Chamada e Atendimento deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.

(g) Documente o projeto Sistema de Chamada e Atendimento incluindo todos os dados técnicos dos componentes empregados.

(h) Desenhe lay-out do circuito a ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.

(i) O circuito do Sistema de Chamada e Atendimento deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.

(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.

(l) O projeto Sistema de Chamada e Atendimento será entregue e defendido até a data 25/Março/2021.

(m) Não serão aceitos trabalhos fora do prazo acima.

Roteiro

Todo o circuito lógico deve ser projetado com dispositivos PLD(memórias FLASH, EEPROM ou EPROM).

Especificar as memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto.

Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.

Elaborar um diagrama de blocos do sistema.

Identificar os sinais de entrada e os sinais de saída do circuito.

Escrever as tabelas lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.

Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.

Projetar o circuito do Sistema de Chamada e Atendimento, empregando a menor quantidade possível de CIs.

Simular o circuito do Sistema de Chamada e Atendimento, com aplicativo determinado pelos projetistas.

O projeto Sistema de Chamada e Atendimento deve ser realizado em grupo, com os participantes indicados abaixo.

A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.

Todos os arquivos de textos, figuras e gráficos devem ser no formatoo PDF.

Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.

A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 25/Março/2021.

Não serão aceitos projetos fora do prazo acima.

Grupos

Grupo I	Montagem do Projeto I
Lucas José da Silva Eduardo Alberto da Silva Daniel Carlos Junior Bruno Maia de Oliveira	Gravar a programação a partir do endereço A000H Enfermeiro(a)s: Ada, Gil

Grupo II
ALYCCE SALES BATISTA Kassio Henrique Sabino Cruz Lizandra Thaís de Souza Silva PABLO HENRIQUE DE LIRA MENEZES	Gravar a programação a partir do endereço B000H Enfermeiro(a)s: Ivo, Cid

Grupo III
Joana Maria Silva da Costa Lucas de Carvalho Cerqueira Paloma Cássia Ferreira de Santana Pedro Augusto Ferreira de Santana	Gravar a programação a partir do endereço C000H Enfermeiro(a)s: Ula, Rai

Grupo IV
Braion Rodrigues da Silva Katielle Késsia Barbosa Patrício - -	Gravar a programação a partir do endereço D000H Enfermeiro(a)s: Aga, Sol

Grupo V
Mateus Cavalcante Araquam de Araújo Letícia Ferreira de Silva Maria Fernanda Coelho de Luna Lucas de Menezes Cordeiro	Gravar a programação a partir do endereço E000H Enfermeiro(a)s: Edi, Bel

Grupo VI
Davi Paiva Cordeiro da Silva João Víctor Jordão Lins Rodrigues d'Oliveira Julliana Alves Ribeiro dos Santos -	Gravar a programação a partir do endereço F000H Enfermeiro(a)s: Ilo, Ari

Grupo VII
Alisson Henrique Duarte França de Mendonça Paulo Domingos de Santana Neto Luiz Henrique Marques Costa Rodrigo Soares Borba	Gravar a programação a partir do endereço 6000H Enfermeiro(a)s: Gal, Lia

Grupo VIII
ABRAHÃO SEVERO RIBEIRO FILHO JOSÉ LUCAS DA SILVA LUIZA GABRIELA BARBOSA DE SENNA COSTA THIAGO BRITO CASSIMIRO DA SILVA	Gravar a programação a partir do endereço 7000H Enfermeiro(a)s: Sil, Lis

Grupo IX
Cleomenes Bezerra Ferreira Junior Guilherme Dias de Andrade Lima Kewin Lima da Silva -	Gravar a programação a partir do endereço 8000H Enfermeiro(a)s: Lui, Eri

Grupo X
Gian Sales Calado Soares Guilherme Duarte de Andrade Barreto João Pedro Soares Pereira -	Gravar a programação a partir do endereço 9000H Enfermeiro(a)s: Eni, Ida

Grupo XI
Emidio Nascimento de Souza Jacilene Santana de Melo Leonice Valéria da SIlva -	Gravar a programação a partir do endereço 1000H Enfermeiro(a)s: Gil, Ada

Grupo XII
André Gustavo Costa Teixeira Emanuel Roberto Soares de Albuquerque - -	Gravar a programação a partir do endereço 2000H Enfermeiro(a)s: Eli, Rui

Observações

O trabalho deve ser realizado em grupo com até quatro participantes.
Não serão permitidas entradas de novos participantes nos grupos, após o início do trabalho.
Novos grupos podem ser formados depois do começo dos trabalhos, até a data da entrega.
A entrega do trabalho, no AVA, e as demonstrações, on-line, dos circuitos e memoriais do Sistema de Chamada e Atendimento devem ser em 25/Março/2021, a parte teórica e a parte prática(simulações).
Não serão aceitos trabalhos fora do prazo acima.
A solução do projeto Sistema de Chamada e Atendimento deve ser elaborada com programas e aplicativos específicos.
Cada equipe deverá projetar os circuitos obedecendo as especificações de endereços iniciais de armazenamento da programação, para cada grupo, conforme abaixo.
Na apresentação do trabalho, on-line, serão exigidos e avaliados os seguintes itens:
1. Documentação do Projeto I: relatório contendo apresentação, objetivo, desenvolvimento, conclusões, soluções teóricas, desenhos digitalizados dos circuitos lógicos e circuitos elétricos, simulações, folhas de dados dos CIs, lista de materiais, orçamentos, relação de equipamentos.(Avaliação 30%)
2. Montagem do Projeto I(simulação): desempenho e funcionalidade dos circuitos projetados, organização dos lay-outs de montagens, identificação dos sinais dos circuitos, atendimento das especificações(Avaliação 40%)
3. Habilidades: participação e entendimento do funcionamento dos circuitos projetados pelos componentes do grupo(Avaliação 30%)

databok

Texas Instruments Incorporated, MOS Memory Data Book, Dallas, Texas, USA, 1984.
