Projetar o Sistema Digital Detetor de Magnitude Relativa(DRM), de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.
Projeto
Um Sistema Digital Detetor de Magnitude Relativa(DRM) recebe nas entradas dois números A e B de 8-bits cada, e detemina se A e B são iguais, e se não forem iguais, indica qual o maior número. Para mostrar o resultado da comparação, dois displays de 7-segmentos apresentarão três saídas definidas conforme a seguir:
(a) Se os dois números de entrada A e B forem iguais, o display mostrará GL.
(b) Caso o número de entrada A seja maior que o número B, então o display exibirá AO.
(c) Se o número A fôr menor que o número B, então o display mostrará EO.

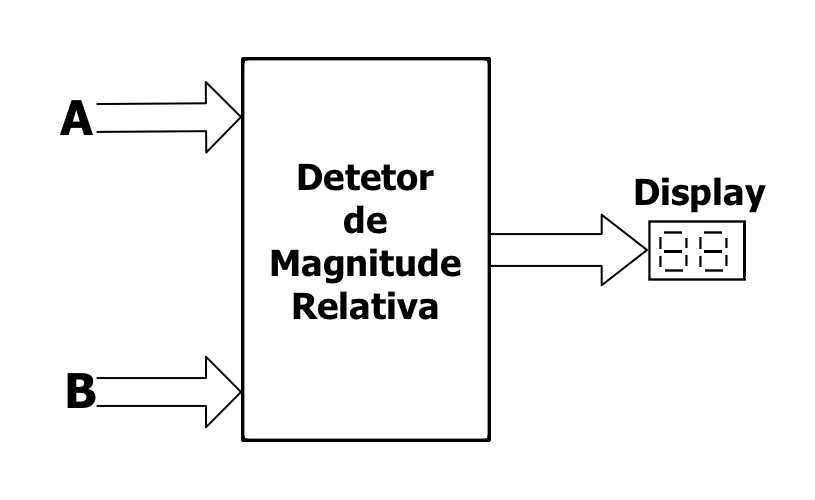

Fig.1 - Detetor de Magnitude Relativa(DRM) - Diagrama de Blocos
Roteiro
Todo o circuito lógico deve ser implementado com dispositivo PLD(memórias FLASH, EEPROM ou EPROM).
Adquirir memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto a ser montado.
Pesquisar as características dessa memória nas páginas dos fabricantes, na Internet.
Elabore um diagrama de blocos detalhado do sistema.
Identifique os sinais de entrada e os sinais de saída do circuito.
Escrever a programação a ser gravada no PLD.
Programar as memórias eprom, eeprom ou flash, conforme as especificações abaixo.
Montar o circuito do Sistema Digital Detetor de Magnitude Relativa(DRM), empregando a menor quantidade possível de CIs(eprom, eeprom ou flash).
Ler a programação das memórias novas, gravar o conteúdo em arquivo .HEX.
Para enviar a cópia da programação das memórias por e-mail, o arquivo deve ser .HEX e observar a compatibilidade do browser usado.
O trabalho deve ser realizado em grupo, com os participantes indicados abaixo.
A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.
Todos os arquivos devem ser compactados usando a versão mais nova do WinZip. Solicite confirmação da entrega e recebimento do e-mail e arquivos anexados.
A entrega do trabalho, por e-mail
, e a demonstração, no Laboratório, do circuito deve ser em 17/Outubro/2019.
Não serão aceitos projetos fora do prazo acima.
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento do sistema.
(c) Deve ser apresentada uma simulação do circuito empregando programas disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias e utlizadas para montagem.
(e) Orçamento do projeto indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto deve ser apresentado com desenhos e textos produzidos com programas específicos.
(g) Documente o projeto incluindo todos os dados técnicos dos componentes empregados.
(h) O circuito deve ser montado em proto-board ou placa de circuito impresso, utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O circuito deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) O projeto será entregue e defendido até a data 17/Outubro/2019.
(l) Na apresentação do Projeto I, no Laboratório de Eletronica, serão exigidos e avaliados os seguintes itens:
Grupos
| Grupo I | Especificação do Projeto I |
Anderson Jose da Silva
Eduardo Alberto da Silva
Paulo Victor Nunes de Andrade
Rosilaynne de Santana Rosa
|
Gravar a programação a partir do endereço 00000H |
| Grupo II | |
André Vítor Monteiro de Oliveira
Luiz Otávio Bione Moraes
Thiago Rodrigo de Oliveira Queiroz
Victor Cajubá de Britto Bacelar Caldas
|
Gravar a programação a partir do endereço 10000H |
| Grupo III | |
Beatriz Rochana Pereira Rocha
Lívia Sibeli Cordeiro de Melo
Maria Eduarda Alves da Silva
Maria Eduarda de Souza Oliveira
|
Gravar a programação a partir do endereço 20000H
|
| Grupo IV | |
Adalberto José Guerra Pessoa Neto
Alexandre Matheus Vilela Câmara Uchoa Cavalcanti
Arthur Pancrácio Falcão
José Eduardo Monteiro Dantas
|
Gravar a programação a partir do endereço 30000H |
| Grupo V | |
Tiago Meneses Fittipaldi
Wellington de Albuquerque Paiva
- - |
Gravar a programação a partir do endereço 40000H |
| Grupo VI | |
LEONARDO DAVIDSON DE FREITAS
KASSIO HENRIQUE SABINO CRUZ LEONICE VALERIA DA SILVA - |
Gravar a programação a partir do endereço 50000H |
| Grupo VII | |
André Gustavo Costa Teixeira
Dariany Glauce Gouveia Diniz
Fernando Luis Da Costa Junior
- |
Gravar a programação a partir do endereço 60000H
|
| Grupo VIII | |
Matheus Albuquerque Gameiro de Moura
Ana Carolina Campelo de Albuquerque
Erikson da Silva Araújo
Vitor Gabriel Pacheco |
Gravar a programação a partir do endereço 70000H |
| Grupo IX | |
| FERNANDO CADENA FILHO JOÃO PEDRO SOARES PEREIRA PAULO VITOR DE ALMEIDA APOLINARIO VITOR OLIVEIRA DE SOUZA |
Gravar a programação a partir do endereço 80000H |
| Grupo X | |
Caio Moraes de Oliveira
Renan Amorim de Lima
Wagner Lucas Ferreira da Silva
Joao Carlos Villela Dutra |
Gravar a programação a partir do endereço 90000H |
| Grupo XI | |
| Pablo Eduardo Lacerda Brandão Bruno Maia de Oliveira Ana Rafaela Lima da Silva Kewin Lima da Silva |
Gravar a programação a partir do endereço A0000H |
| Grupo XII | |
Camylla Mirele Melo dos Santos
Edlane Rosa da Silva
Mariane Gervasio Ewen
Mário Chaves de Medeiros Neto |
Gravar a programação a partir do endereço B0000H |
| Grupo XIII | |
Camilla Maria de Souza
Jorge de Castro Silveira Neto
Liliane Vilela Martins
Roberto Santos de Couto Cajaseiras
|
Gravar a programação a partir do endereço C0000H |
|
|
|
|
|
|
