Projetar o Sistema Digital Unidade Lógica Programável, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.
Projeto
O circuito da Unidade Lógica Programável(PLU) fornecerá, na saída, os resultados das operações lógicas sobre duas entradas A e B, de dois bits cada, de acordo com a programação estabelecida nas entradas de seleção de funções S3S2S1S0,(ver Fig.1). As entradas de seleção S3S2S1S0 determinarão qual das dezesseis operações lógicas será realizada pela unidade. As entradas A=A1A0, B=B1B0, e as seleções de funções S3S2S1S0, produzirão uma função de saída de dois bits F=F1F0, bit -a-bit.
Fig.1 - Unidade Lógica Programável(PLU)
Fig.2 - PLU.Funções Lógicas
Roteiro
Todo o circuito lógico deve ser implementado com dispositivo PLD(memórias FLASH, EEPROM ou EPROM).
Adquirir memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto a ser montado.
Pesquisar as características dessa memória nas páginas dos fabricantes, na Internet.
Elabore um diagrama de blocos do sistema.
Identifique os sinais de entrada e os sinais de saída do circuito.
Escrever a programação a ser gravada no PLD.

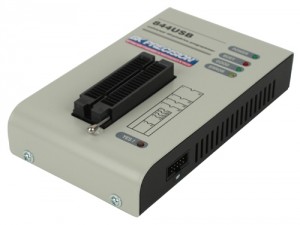

Programar as memórias eprom, eeprom ou flash, conforme as especificações abaixo.
Montar o circuito do Sistema Digital Unidade Lógica Programável(PLU) , empregando a menor quantidade possível de CIs(eprom, eeprom ou flash).
Ler a programação das memórias novas, gravar o conteúdo em arquivo .HEX.
Para enviar a cópia da programação das memórias por e-mail, o arquivo deve ser .HEX e observar a compatibilidade do browser usado.
O trabalho deve ser realizado em grupo, com os participantes indicados abaixo.
A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.
Todos os arquivos devem ser compactados usando a versão mais nova do WinZip. Solicite confirmação da entrega e recebimento do e-mail e arquivos anexados.
A entrega do trabalho, por e-mail
, e a demonstração, no Laboratório, do circuitos deve ser em 3/Maio/2018.
Não serão aceitos projetos fora do prazo acima.
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento do sistema.
(c) Deve ser apresentada uma simulação do circuito empregando programas disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias e utlizadas para montagem.
(e) Orçamento do projeto indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto deve ser apresentado com desenhos e textos produzidos com programas específicos.
(g) Documente o projeto incluindo todos os dados técnicos dos componentes empregados.
(h) O circuito deve ser montado em proto-board ou placa de circuito impresso, utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O circuito deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) O projeto será entregue e defendido até a data 3/Maio/2018.
(l) Na apresentação do Projeto I, no Laboratório de Eletronica, serão exigidos e avaliados os seguintes itens:
Grupos
| Grupo I | Especificação do Projeto I |
Luiz Gustavo Campelo da Costa Thales Henrique R. Oliveira |
Gravar a programação a partir do endereço A000 |
| Grupo II | |
| Jocineide Maria de Brito Guerra Maria Alice Andrade Calazans Heitor Ramos Matheus Aquino |
Gravar a programação a partir do endereço B000H |
| Grupo III | |
| Roberta Simoni Lins Souza Rodrigo Azevedo de Melo Macedo Rodrigo Ferreira Lacerda Priscilla Cristina Silva de Vasconcelos |
Gravar a programação a partir do endereço C000H
|
| Grupo IV | |
| Gravar a programação a partir do endereço D000H | |
| Grupo V | |
| Gravar a programação a partir do endereço E000H | |
| Grupo VI | |
Camila Barros Couceiro d'Amorim
Gustavo Ferreira Leal
Rajiv Barbosa Machado de Souza
|
Gravar a programação a partir do endereço F000H |
| Grupo VII | |
| Juliana Virginia Gomes de Araujo Luana Pereira Pontes Pedro Gervu Amaro da Silva Thiago Barbosa do Nascimento |
Gravar a programação a partir do endereço 6000H
|
| Grupo VIII | |
|
Flavio de Lira Mota
|
Gravar a programação a partir do endereço 7000H
|
| Grupo IX | |
MAGBYS ALUIZIO ALBINO DE SANTANA
SAULO DE TARSO LOPES BARBOSA
RAFAELA SANTOS DO NASCIMENTO |
Gravar a programação a partir do endereço 8000H |
| Grupo X | |
Alberto Cabus Júnior
Rafael da Hora Fraga
Rafael Assis Rodrigues de Araujo
|
Gravar a programação a partir do endereço 9000H
|
| Grupo XI | |
|
Eduardo Miranda Silva
Éverton Neylon Ribeiro da Silva Laila Barros Campos Renato Braga Lazarette de Carvalho |
Gravar a programação a partir do endereço 5000H |
| Grupo XII | |
Raphael de Souza Soares |
Gravar a programação a partir do endereço 4000H
|
| Grupo XIII | |
Eduardo Felipe de Almeida Silva |
Gravar a programação a partir do endereço 3000H
|
| Grupo XIV | |
| Luis Felipe Batista de Souza Caio Cesar Gomes Soares Dias André Luís Braga de Morais Souza Guilherme Borges Villar de Carvalho |
Gravar a programação a partir do endereço 2000H
|
|
|
| Grupo XV | |
- - - - |
Gravar a programação a partir do endereço 1000H
|
|
|
|
|
|
|
|
|
|
|
|
