Projetar o Sistema de Postos de Atendimento, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.

---

Projeto

Nos dias atuais, a quantidade de pacientes nas salas de espera de consultórios está aumentando. Isto requer um atendimento eficiente dos pacientes. Para atender essas necessidades, é necessário aumentar o número de atendentes. A fim de melhorar o processo de atendimento de pacientes deverá ser projetado um sistema eletrônico automático de atendimento dos pacientes, de exames e consultas, conforme as especificações abaixo.

1.O atendimento do consultórios tem 34 postos de atendentes, numeradas de 1 a 34, distribuídas na sala de espera;

2.Em cada um dos 34 postos de atendentes deverá ser instalado um teclado para informar o número do posto de atendimento e o tipo de procedimento que a atendente pode processar;

3.O teclado terá 9 teclas numéricas de 1 a 9, quatro teclas alfanuméricas E, C, I e R, para indicar o tipo de procedimento EXAMES, CONSULTAS, INTERNAMENTOS e RESULTADOS, e uma tecla L para sinalizar que posto de atendente está LIVRE;

4. Para sinalizar que está disponível LIVRE, a atendente deverá digitar o número do seu posto de atendente e a tecla L e, em seguida, a tecla do procedimento( E, C, I e R) que tem autorização para processar;

8. Enquanto um posto de atendente estiver iniciando o processo de atendimento, todas os outros postos de atendente devem permanecer em espera, com o teclado desabilatado;

9.Um display, localizado na sala de espera, deve mostrar o número do posto de atendente e o tipo de procedimento EXAMES, CONSULTAS, INTERNAMENTOS e RESULTADOS autorizado a processar;

10.O display deve mostrar o número do posto de atendente com dois dígitos, o tipo de procedimento EXAMES, CONSULTAS, INTERNAMENTOS e RESULTADOS com três caracteres, EAS(EXAMES), COS(CONSULTAS), IEO(INTERNAMENTOS), RES(RESULTADOS) e LIE(LIVRE).

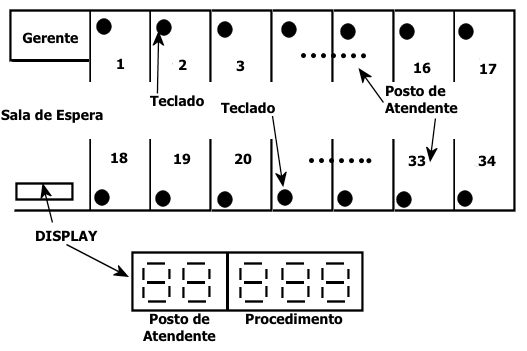

Fig.1 - Sistema de Postos de Atendimento

---

Roteiro

Todo o circuito lógico deve ser implementado com dispositivo PLD(memórias FLASH, EEPROM ou EPROM).

Adquirir memórias eprom, eeprom ou flash, de capacidades compatíveis com o projeto a ser montado.

Pesquisar as características dessa memória nas páginas dos fabricantes, na Internet.

Elabore um diagrama de blocos do sistema.

Identifique os sinais de entrada e os sinais de saída do circuito.

Escrever a programação a ser gravada no PLD.

Programar as memórias eprom, eeprom ou flash, conforme as especificações abaixo.

Montar o circuito do Sistema de Postos de Atendimento, empregando a menor quantidade possível de CIs(eprom, eeprom ou flash).

Ler a programação das memórias novas, gravar o conteúdo em arquivo .HEX.

Para enviar a cópia da programação das memórias por e-mail, o arquivo deve ser .HEX e observar a compatibilidade do browser usado.

O trabalho deve ser realizado em grupo, com os participantes indicados abaixo.

A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.

Todos os arquivos devem ser compactados usando a versão mais nova do WinZip. Solicite confirmação da entrega e recebimento do e-mail e arquivos anexados.

A entrega do trabalho, por e-mail , e a demonstração, no Laboratório, do circuitos deve ser em 11/Maio/2017.

Não serão aceitos projetos fora do prazo acima.

---

Memórias
As memórias eprom, eeprom e flash a serem gravadas devem ser novas, completamente apagadas e adquiridas no comércio local ou pela Internet.

---
