Sistemas Digitais - Terceira Lista de Exercícios - Solução

lista1_label

Roteiro

As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a segunda prova do curso no Semestre 2018.1
Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
Tente resolver sem qualquer ajuda externa(livro, anotações ou colegas).
Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

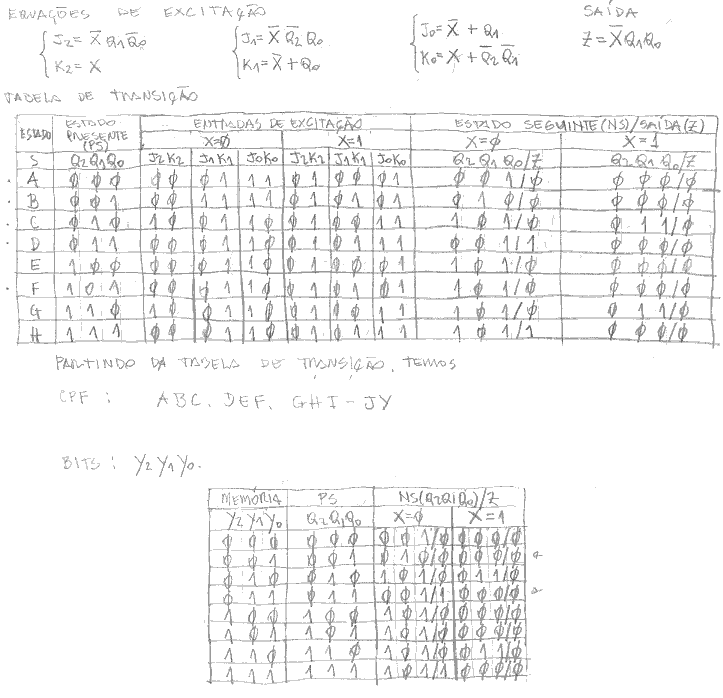

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e uma saída Z. Considere que o estado inicial da FSM é igual à representação binária do terceiro maior dígito do seu CPF e a sequencia em binário de X é igual `a representação BCD dos tres dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.1

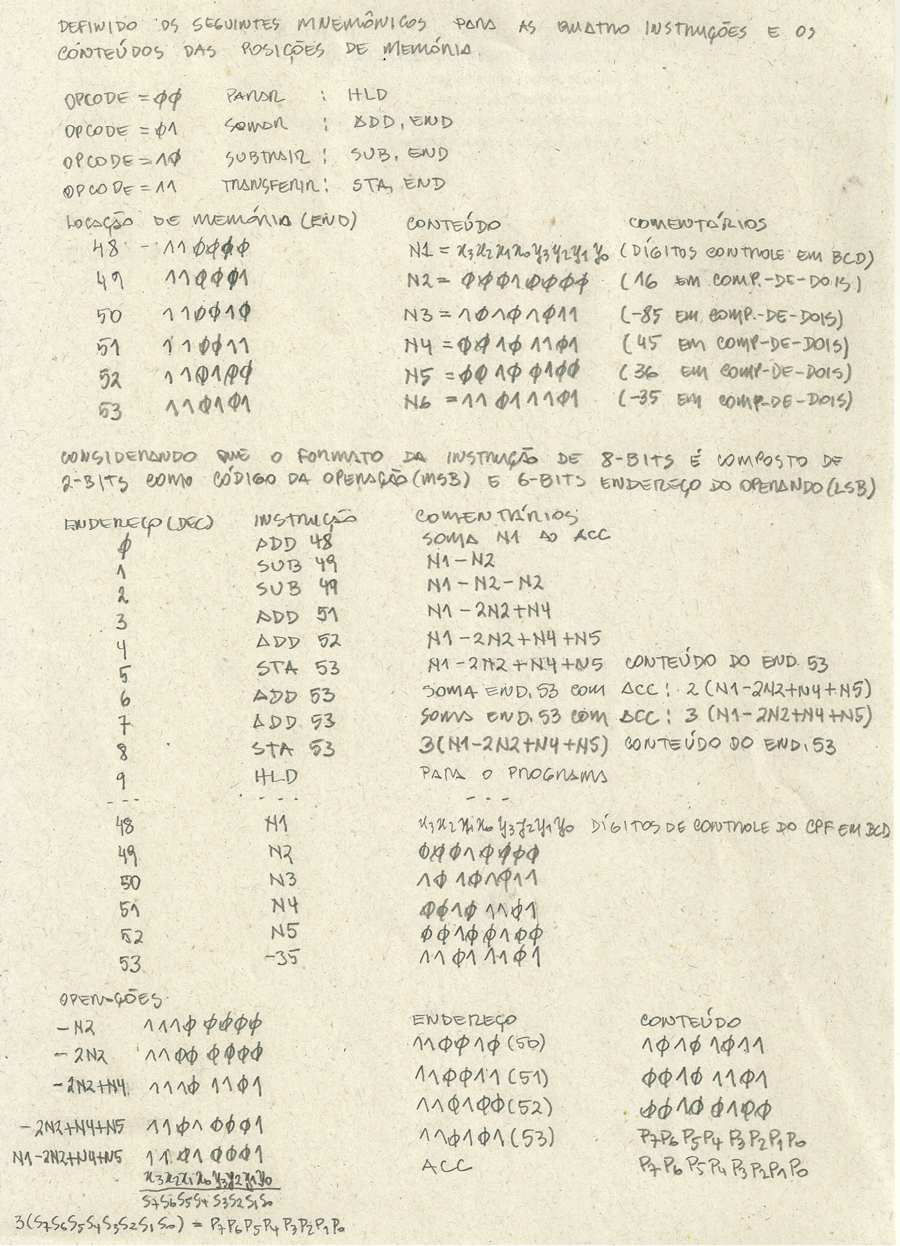

2.A arquitetura simplificada do processador da Fig.2 tem quatro instruções PARAR, SOMAR, SUBTRAIR e TRANSFERIR, cujos códigos de operação estão mostrados abaixo. Na memória do processador tem um programa armazenado a partir do endereço 000000 cujo conteúdo em linguagem binária está mostrado abaixo. Sabendo que nas posições de memória 110000 até 110101 tem os conteúdos mostrado, determine o conteúdo em binário das posições de memória 110010, 110011, 110100, 110101, e do registrador de instruções IR, após a conclusão do programa. Suponha todos registradores resetados , inicialmente.
Solução

Fig.2

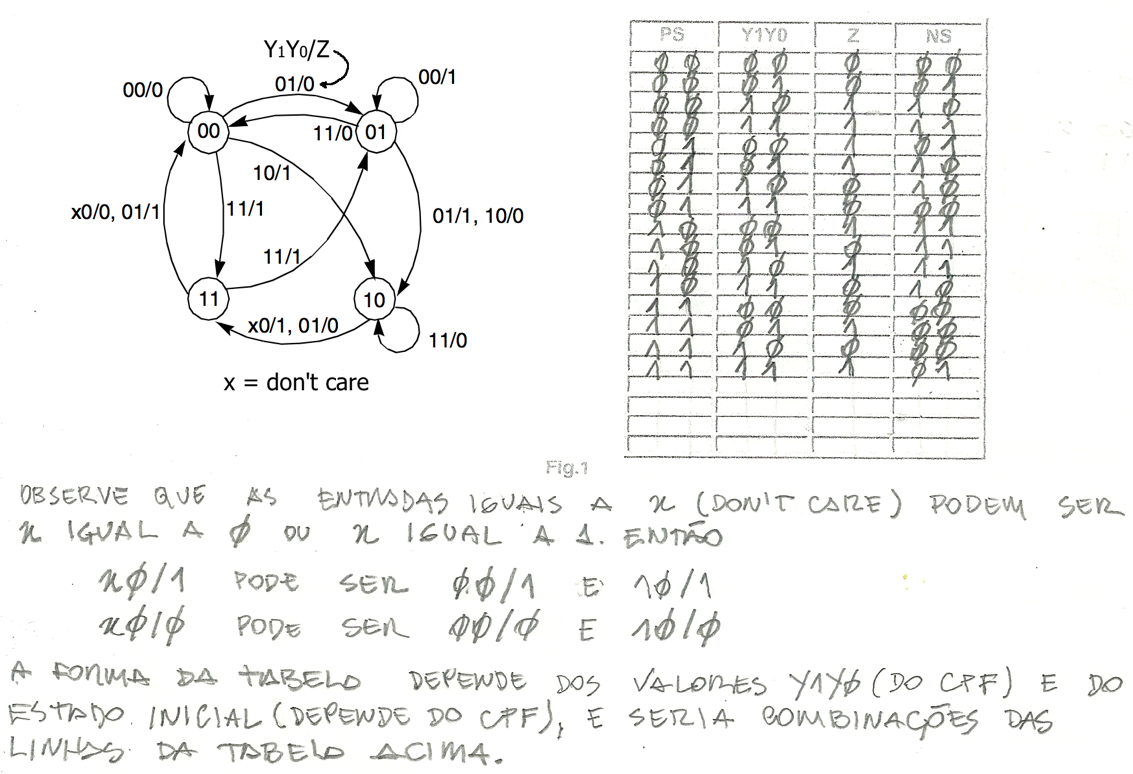

3.Um circuito sequencial FSM apresenta o diagrama de estados mostrado na Fig.3 abaixo. A FSM tem duas entradas Y1Y0 e uma saída Z síncronas. Considerando que a entrada Y1 é igual à sequência de bits dos cinco dígitos mais significativos e Y0 é igual à sequência de bits dos cinco dígitos menos significativos do número de seu CPF, em código BCD, determine a tabela de estados da FSM. Considere que os bit mais siginificativos são o primeiro valor de Y1Y0 na sequência e x representa uma entrada don't care. Se seu CPF é par, o estado inicial deve ter atribuição de estado com paridade ímpar; se seu CPF é ímpar, o estado inicial deve ter atribuição de estado com paridade par, e siga a sequencia determinada pelas entradas Y1Y0 do seu CPF.
Solução

Fig.3

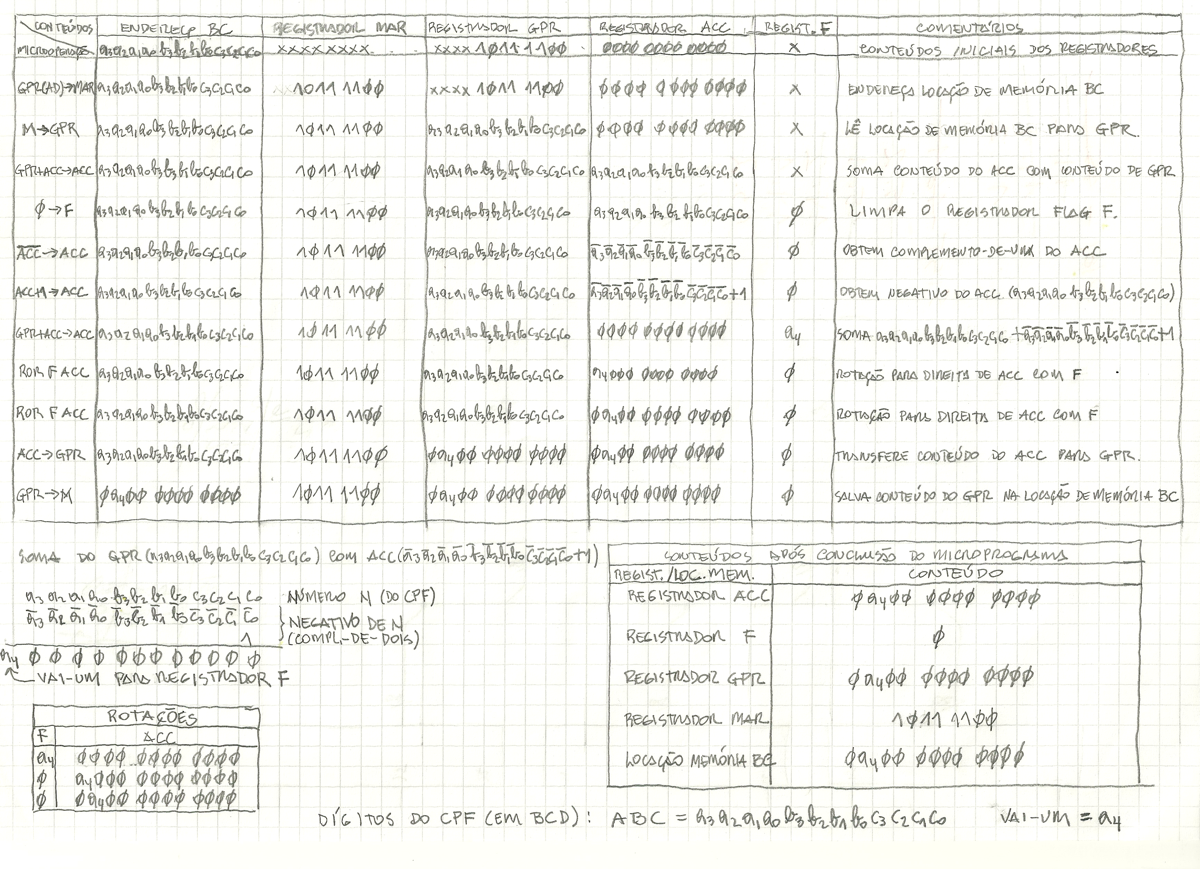

4. A tabela abaixo mostra uma sequencia de microinstruções executadas para a arquitetura da Fig.4. A locação de memória BC tem a representação BCD dos tres número mais significativos do CPF ( se o CPF é ímpar ) e igual a representação BCD dos tres número menos significativos do CPF ( se o CPF é par ). Após a conclusão do microprograma, determine o conteúdo binário das posição da memória BC, dos registradores ACC, F, GPR e MAR. Inicialmente, o conteúdo do registrador acumulador ACC é igual a 000H, o conteúdo do registrador GPR é igual a xBCH, onde x é don't care.
Solução

Fig.4

ACC = _____________ F = ___________ GPR = _____________ MAR = ____________BC = _____________

5.A Fig.5 mostra o controlador de registrador de deslocamentos e a arquitetura do processador controlado. Sabendo que os registradores são de 8-bits e inicialmente α tem os dois dígitos mais significativos do seu CPF, em hexadecimal, e β está com 10011000, desenhe o diagrama de fluxo, associando cada estado à designação dos flip-flops do controlador.
Solução

Fig.5
