Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a segunda prova  do curso no Semestre 2021.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

---

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e duas saídas ZS. Considere que o estado inicial da FSM é igual à 001(CPF par) e 000(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos tres dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

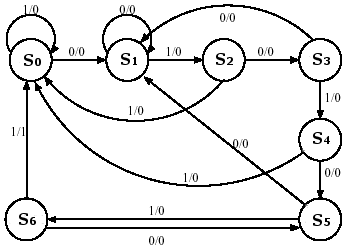

2.Um circuito seqüêncial apresenta o diagrama de estados mostrado na Fig.2 abaixo. A FSM tem um entrada X e uma saída Z síncronas. Considerando que a entrada X é igual a seqüência de bits dos cinco dígitos mais significativos do número de seu CPF, em código BCD, determine a tabela de estados da FSM. Considere que o bit mais siginificativo é o primeiro valor de X na sequência. Se seu CPF é par, inicie no estado S4; caso seu CPF seja ímpar, inicie pelo estado S5.
Solução





3.Na arquitetura da Fig.3, uma sequência de microinstruções, conforme mostrada na tabela abaixo, é produzida pelo controlador. Suponha que o endereço AD é igual à representação BCD dos dois dígitos de mais significativos de seu CPF, se seu CPF é par, e o endereço AD é igual à representação BCD dos dois dígitos menos significativos de seu CPF, se seu CPF é ímpar, e que nesta posição AD está armazenada a representação BCD dos três mais significativos dígitos do seu CPF. Então determine os conteúdos, em binário, do endereço AD, do registrador Acumulador e do registrador flag F, após último ciclo de clock . Antes do início da sequência de microinstruções, suponha que GPR está com xAD e os outros registradores estão ressetados .
Solução
