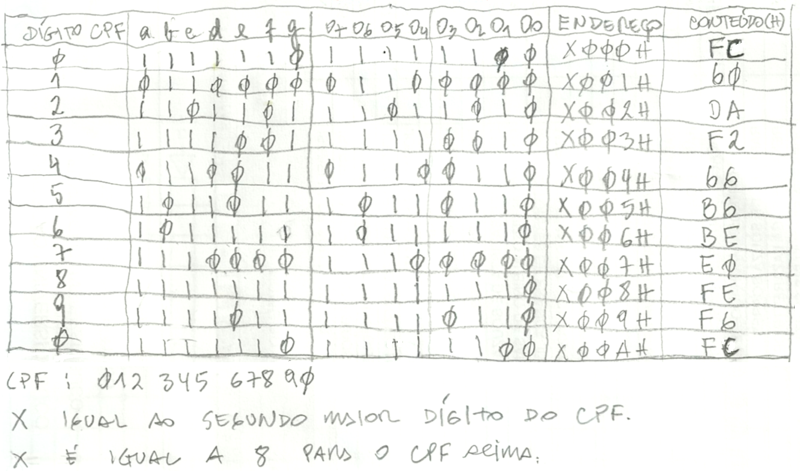

1.A Fig.1 mostra duas ROMs associadas e ligadas a um display de 7-segmentos. As ROMs são programadas para mostrar no display os 11 números de seu CPF, um de cada vez, do dígito mais significativo para o menos significativo. Sabendo que os dados estão gravados a partir do endereço X000H, onde X é igual segundo maior número do seu CPF, então determine, em HEXA, os endereços e a programação armazenada O7O6O5O4O3O2O1O0, sabendo que O0=0.
Solução
Fig.1
2.O circuito de controle da Fig.2, tem quatro chaves de entradas A, B, C e D e uma saída X. O circuito deve fornecer saída X ALTA sempre que a palavra de entrada tiver paridade ímpar, se seu CPF é par, e sempre que a palavra de entrada tiver paridade par, se seu CPF é ímpar. Para CPF par, a saída X deve ser na porta OR 2; para CPF ímpar, a saída X deve ser na porta OR 0. Para indicar uma célula de bit programada, desenhe um círculo ao redor da célula, na Fig.2 abaixo.
Solução

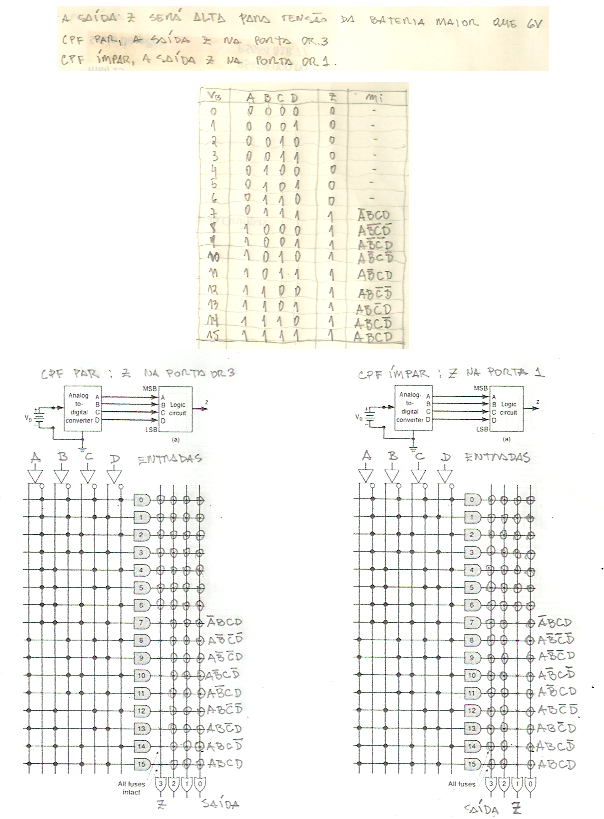

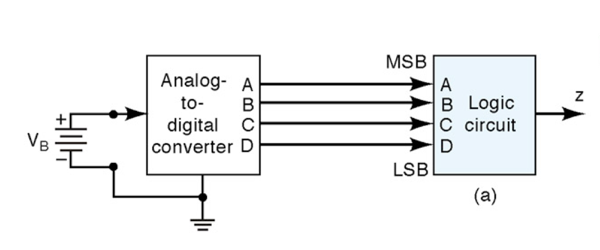

3.O circuito da Fig.3 mostra um conversor analógico-digital monitorando a tensão CC(VB) de uma bateria de 12V. A saída do conversor fornece um número binário de quatro bits ABCD, que corresponde `a tensão da bateria em degraus de 1V, onde A é o dígito mais significativo. As saídas binárias ABCD do conversor são entradas de um circuito lógico que gera uma saída Z que será ALTA para indicar quando a tensão da bateria for maior que 6V. Utilizando o PLD mostrado, programe o circuito lógico detetor da tensão da bateria, considerando as seguintes condições:
(a)Seu CPF é par, então o detetor da tensão da bateria deve indicar a saída Z no pino da porta OR 3;
(b)Seu CPF é ímpar, então o detetor da tensão da bateria deve indicar a saída Z no pino da porta OR 1;
Solução
Fig.3
4.Para o banco de memórias mostrado na Fig.4, suponha que os bits A15A14A13A12A11A10A9A8A7A6A\5A4A3A2AB1A0 são iguais à representação BCD dos quatro dígitos mais significativos do seu CPF(para CPF ímpar) e iguais à representação BCD dos quatro dígitos menos significativos do seu CPF(para CPF par). Sabendo que o banco de memória está gravado conforme abaixo, diga qual o chip de memória RAM selecionado e então determine os dados D7D6D5D4D3D2D1D0 presentes no barramento de dados(Data bus), em binário.
Module-3 gravado com a representação hexadecimal dos dígitos de controle do seu CPF
Module-2 gravado com a representação hexadecimal dos dois dígitos mais significativos do seu CPF
Module-1 gravado com a representação hexadecimal dos dois maiores dígitos do seu CPF
Module-0 gravado com a representação hexadecimal dos dois menores dígitos do seu CPF
Solução
|
Fig.4
|

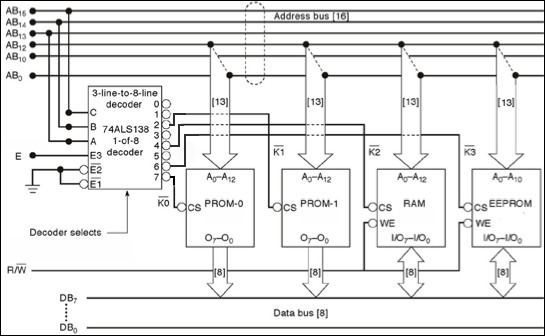

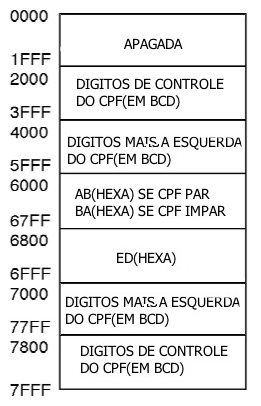

5.Para o banco de memórias mostrado na Fig.5, suponha que E é igual a 5V e os bits AB15AB14AB13AB12AB11AB10AB9AB8AB7AB6AB5AB4AB3AB2AB1AB0 são iguais à representação BCD dos quatro dígitos maiores do seu CPF(para CPF ímpar) e iguais à representação BCD dos quatro dígitos menos significativos do seu CPF(para CPF par). Sabendo que o banco de memória está gravado conforme mostrado na Fig.6B, diga qual o chip de memória selecionado e então determine os dados DB7 a DB0 presentes no barramento de dados(Data bus), em binário.
Solução
Chip selecionado = ______________ DB7DB6DB5DB4DB3DB2DB1DB0 =__________________________ |
![]() |
![]() Fig.5 |
