• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova  do curso no Semestre 2025.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

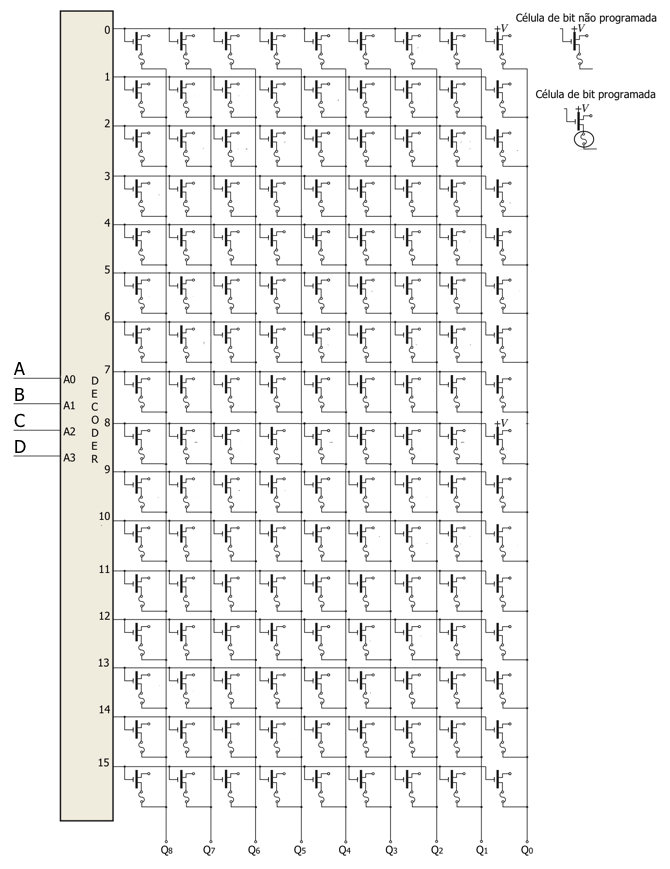

1. O circuito mostrado na Fig.1 representa um PAL completamente apagada. Projete um circuito multiplicador de dois números binários de entrada X=X1X0 e Y=Y1Y0. O resultado deve ser um número binário Z=Z3Z2Z1Z0 na saída da PAL. Se o seu CPF for par, grave a programação a partir da linha 0 e se o CPF for ímpar, grave a programação a partir da linha 15. Para indicar uma célula de bit programada, desenhe um círculo ao redor da célula, na Fig.1 abaixo.
Solução

Fig.1

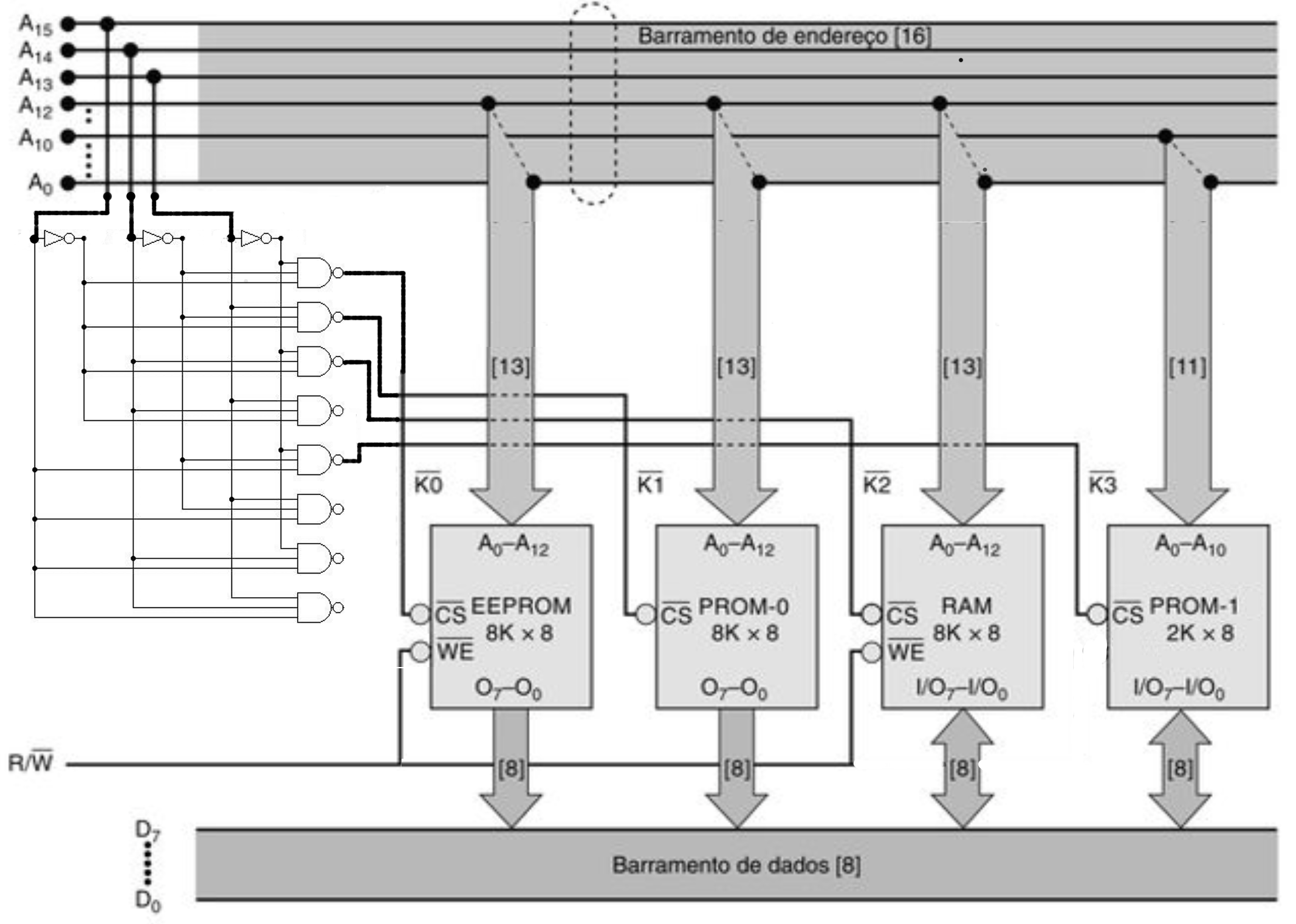

2. Para o arranjo de memórias mostrado na Fig.2, os bits das entradas de endereços A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais à representação BCD dos quatro dígitos mais significativos do seu CPF(para CPF par) e iguais à representação BCD dos quatro dígitos menos significativos do seu CPF(para CPF ímpar), do bit mais significativo para o bit menos significativo. Sabendo que o arranjo de memória está gravado conforme abaixo, diga qual o chip de memória selecionado, o endereço inicial e final da memória acessada e então determine os dados D7D6D5D4D3D2D1D0 presentes no barramento de dados, em binário.
PROM-0(saídas Hi-Z) gravada com a representação hexadecimal dos dois dígitos menos significativo do seu CPF
PROM-1(saídas Hi-Z gravada com a representação hexadecimal dos dois dígitos mais significativo do seu CPF
RAM(saídas Hi-Z) gravada com a representação hexadecimal dos dois maiores dígitos do seu CPF
EEPROM(saídas Hi-Z) gravada com a representação hexadecimal dos dois menores dígitos do seu CPF
Solução

Fig.2

3. Supondo que a matriz PROM 16X9 palavrasXbits, na Fig.3, seja programada 'queimando' um elo de fusível para criar um 0, indique os elos de fusível a serem 'queimados' para programar a PROM. A entrada DCBA são iguais aos números do CPF, em BCD, e a saída Q8Q7Q6Q5Q4Q3Q2Q1Q0, em binário, deve ser igual a DCBA elevado ao quadrado(2). Para as entradas DCBA que não constam no CPF, a saída Q8Q7Q6Q5Q4Q3Q2Q1Q0, em binário, deve ser igual à soma dos dois números mais significativos do CPF. Indique célula de bit programada conforme mostrado.
Solução

Fig.3

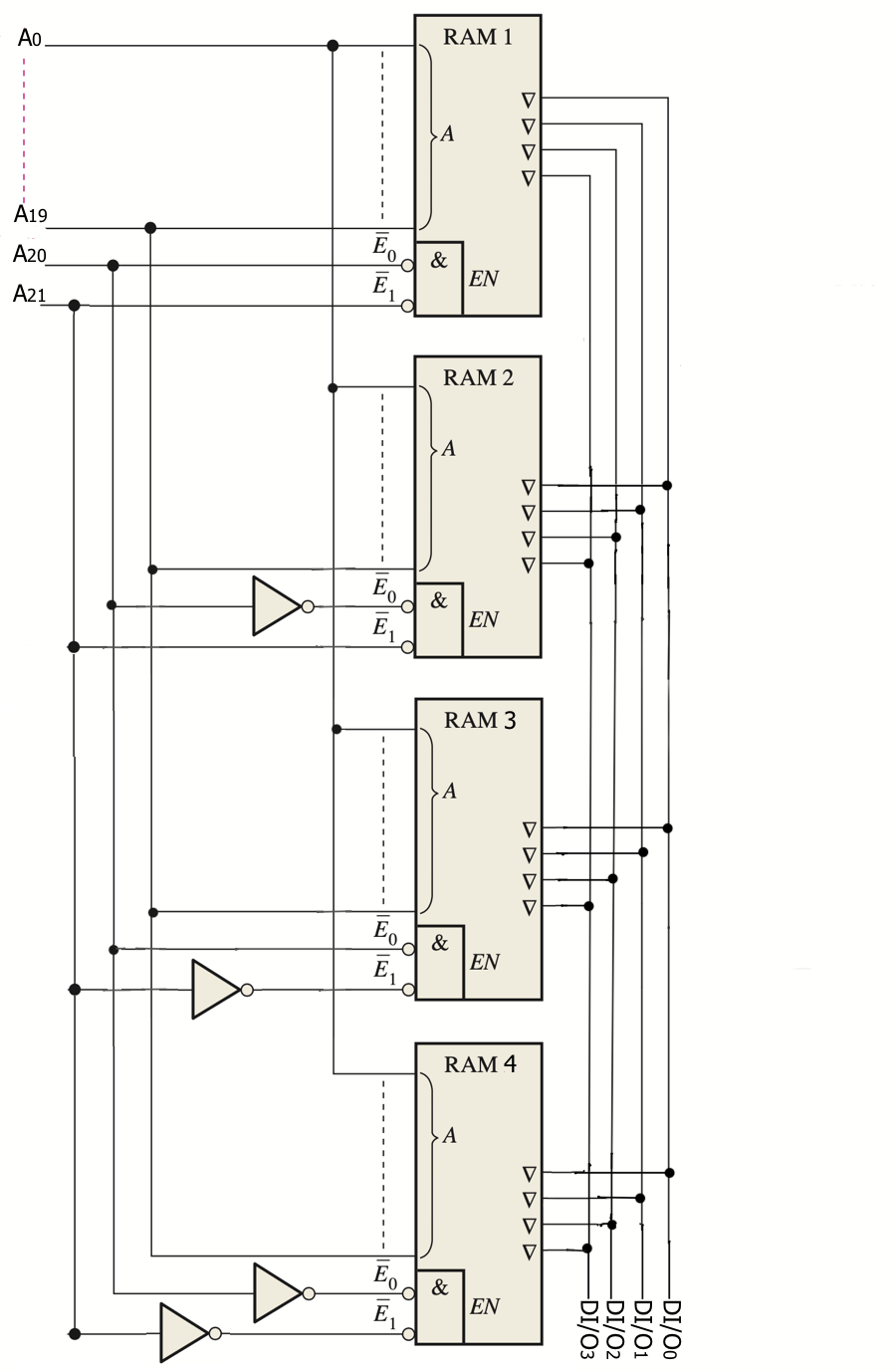

4. Para o arranjo de memórias mostrado na Fig.4, Os bits das entradas de endereços A21A20A19A18A17A16A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais à representação BCD dos seis dígitos mais significativos do seu CPF(para CPF ímpar) e iguais à representação BCD dos seis dígitos menos significativos do seu CPF(para CPF par), do bit mais significativo para o bit menos significativo. Sabendo que o arranjo de memória está gravado conforme abaixo, diga qual o chip de memória RAM selecionado, o endereço inicial e final da RAM acessada e então determine os dados DI/O3DI/O2DI/O1DI/O0 presentes no barramento de dados, em binário.
RAM 4 gravado com a representação hexadecimal do dígito menos significativo do seu CPF
RAM 3 gravado com a representação hexadecimal do dígito mais significativo do seu CPF
RAM 2 gravado com a representação hexadecimal do maior dígito do seu CPF
RAM 1 gravado com a representação hexadecimal do menor dígito do seu CPF
Solução

Fig.4
