Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a primeira prova  do curso no Semestre 2022.2
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas)
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão

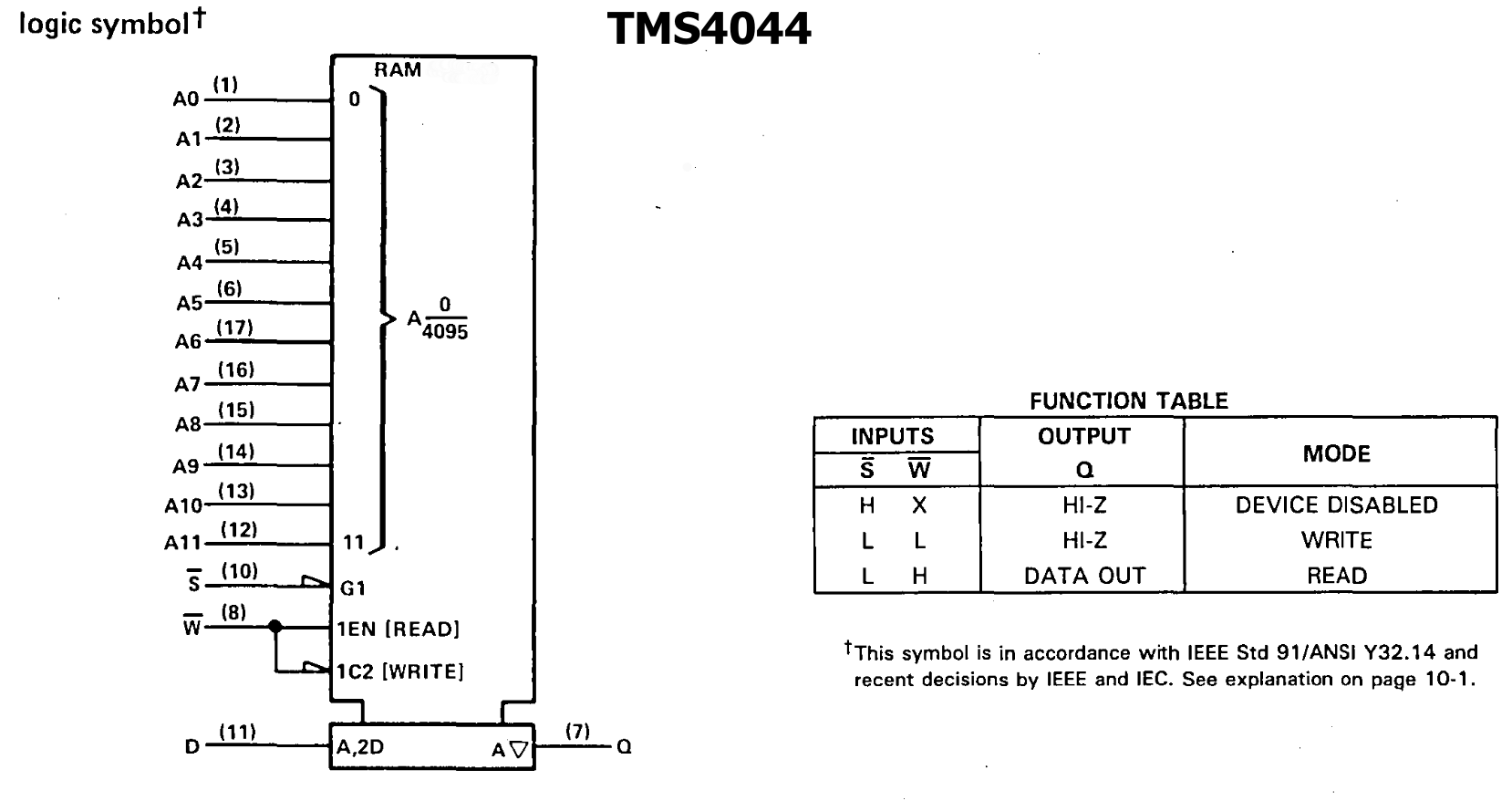

1.A memória RAM TMS4044 mostrada na Fig.1 deve ser expandida para formar um banco de memórias com a capacidade igual DxW palavrasXbits, onde D é a profundidade, em K, e W é a largura em bits. Considere que D é igual ao quadrado do segundo maior digito do seu CPF e W é igual 4 vezes o terceiro menor digito do seu CPF. Então, determine os seguintes parametros do banco(expansão) de memórias:
Solução

Fig.1

(a)Quantidade necessária de chips TMS4044 :_______________

(b)Quantidade de bits de endereços do banco de memórias:___________

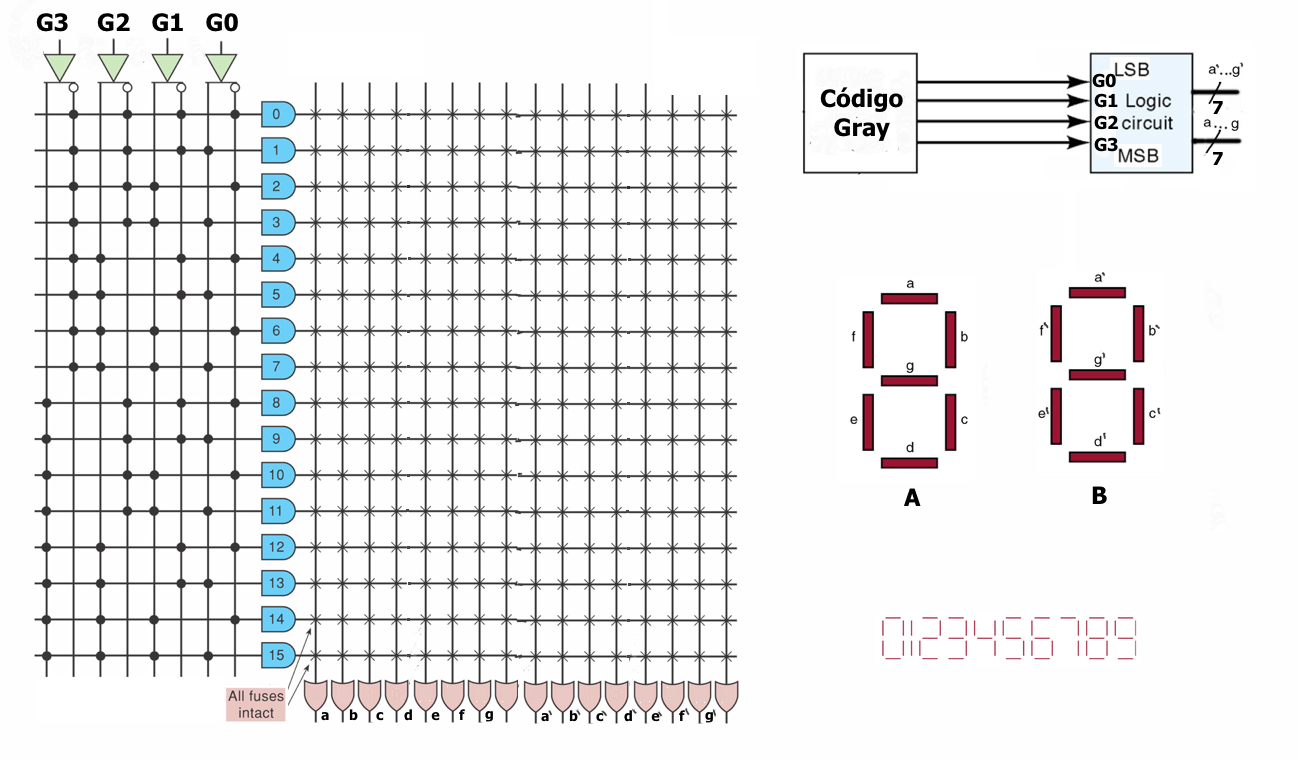

2.O circuito da Fig.2 mostra um conversor de códigos de quatro bits G3G2G1G0, que corresponde aos dígitos do CPF em código GRAY. Utilizando o PLD mostrado, programe o circuito lógico detetor de código GRAY que mostre nos displays o número decimal do CPF(display B) e a primeira letra do seu nome(display A), considerando as seguintes condições:
(a)Seu CPF é par, então os displays devem indicar as duas letras dos seus sobrenomes, para G3G2G1G0 que não seja do CPF;
(b)Seu CPF é ímpar, antão os displays devem indicar as duas letras dos seus nome e sobrenome, para G3G2G1G0 que não seja do CPF.
Solução

Fig.2

CPF(Decimal)

G3G2G1G9



Iniciais dos nome e sobrenomes:____________e_____________

3.Os conteúdos dos primeiros 16 endereços da EPROM TMS2732 estão indicados na tabela da Fig.3. Considere que as locações vazias têm os dois dígitos mais siginificativos de seu número de CPF, em HEXA, então
(a) Complete a tabela de dados gravados na EPROM.

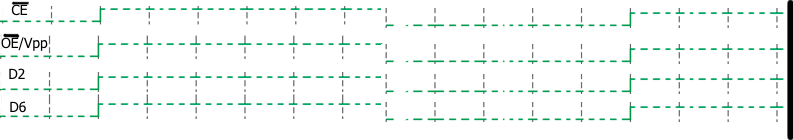

(b)Desenhe as formas-de-onda dos sinais dos pinos D2 e D6 para os primeiros 16 pulsos de clock.
(c)Desenhe as formas-de-onda dos sinais dos pinos #CE e #OE/V_pp para a memória funcionar adequadamente?
Solução

Palavra Endereço(HEXA) Dados(HEXA)   A11A10A9A8A7A6A5A4A3A2A1A0 D7D6D5D4D3D2D1D0 0 0 DA 1 1   2 2 B5 3 3 AE 4 4 29 5 5   6 6 00 7 7 CD 8 8   9 9 FF 10 A C9 11 B   12 C 77 13 D 8C 14 E D9 15 F 5B

Fig.3

4. A Fig.4 mostra duas RAMs associadas em um banco de memória. Cada chip RAM tem 19 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números mais significativos do seu CPF, sinal Control bus está baixo(0), a RAM 1 está gravada com número mais significativo e RAM 2 com o número menos significativo do número de controle do seu CPF, em BCD, responda:
(a) Capacidade total do banco de memória, em megabits(Mb).____________________________
(b) Os valores binários dos pinos de dados DI/O₃DI/O₂DI/O₁DI/O₀. _______________________
(c) Memória RAM acessada._______________________________
Solução

Fig.4
