Aluno:______________________________________________________ CPF Nº:___________________

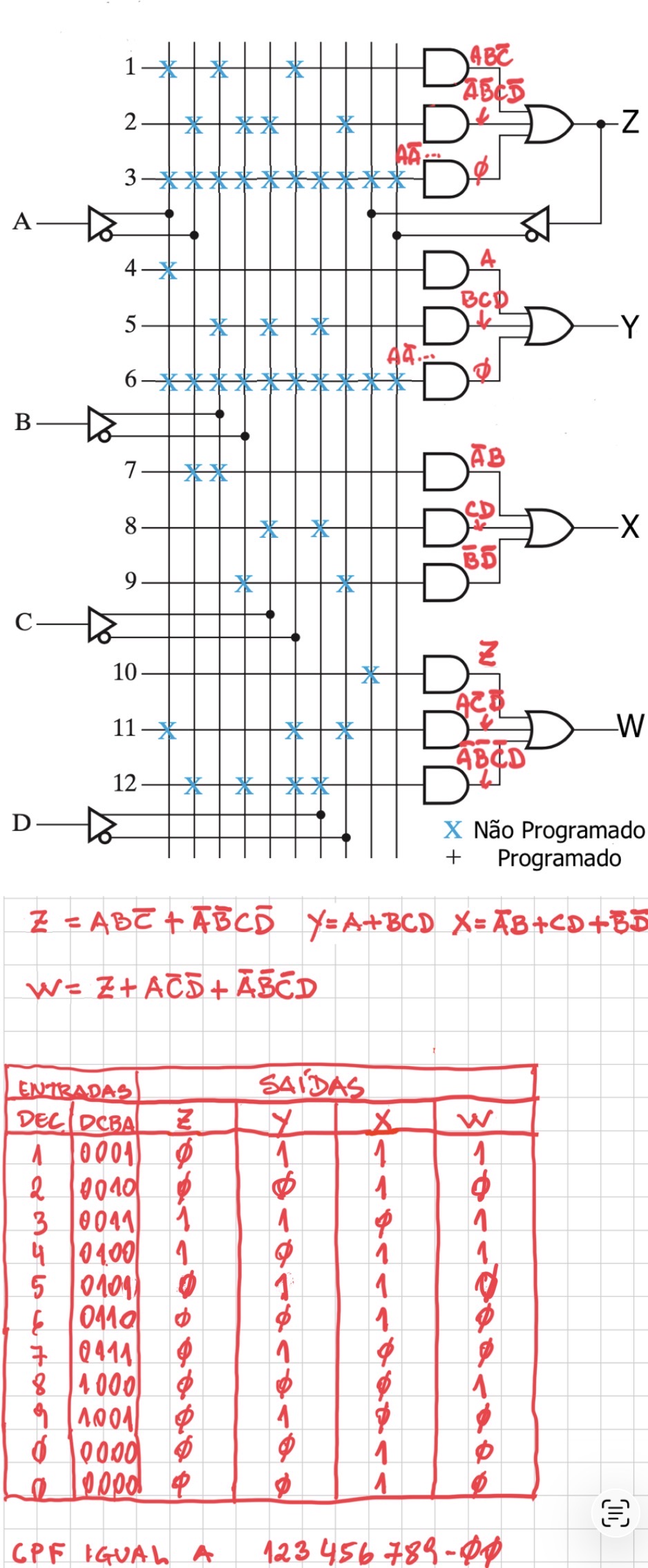

1. O circuito mostrado na Fig.1 representa um PAL programada. As variáveis de entrada DCBA são iguais aos números de seu CPF, codificados em código BCD, onde D é o MSD e A é o LSD. Então determine as funções de saídas W, X, Y e Z e preencha a tabela de programação do PAL para cada entrada DCBA, do número mais significativo para o número menos significativo do CPF.
Solução

Fig.1

CPF = ________________________

Valor da questão = 5

Cada linha completamente correta = 0,45

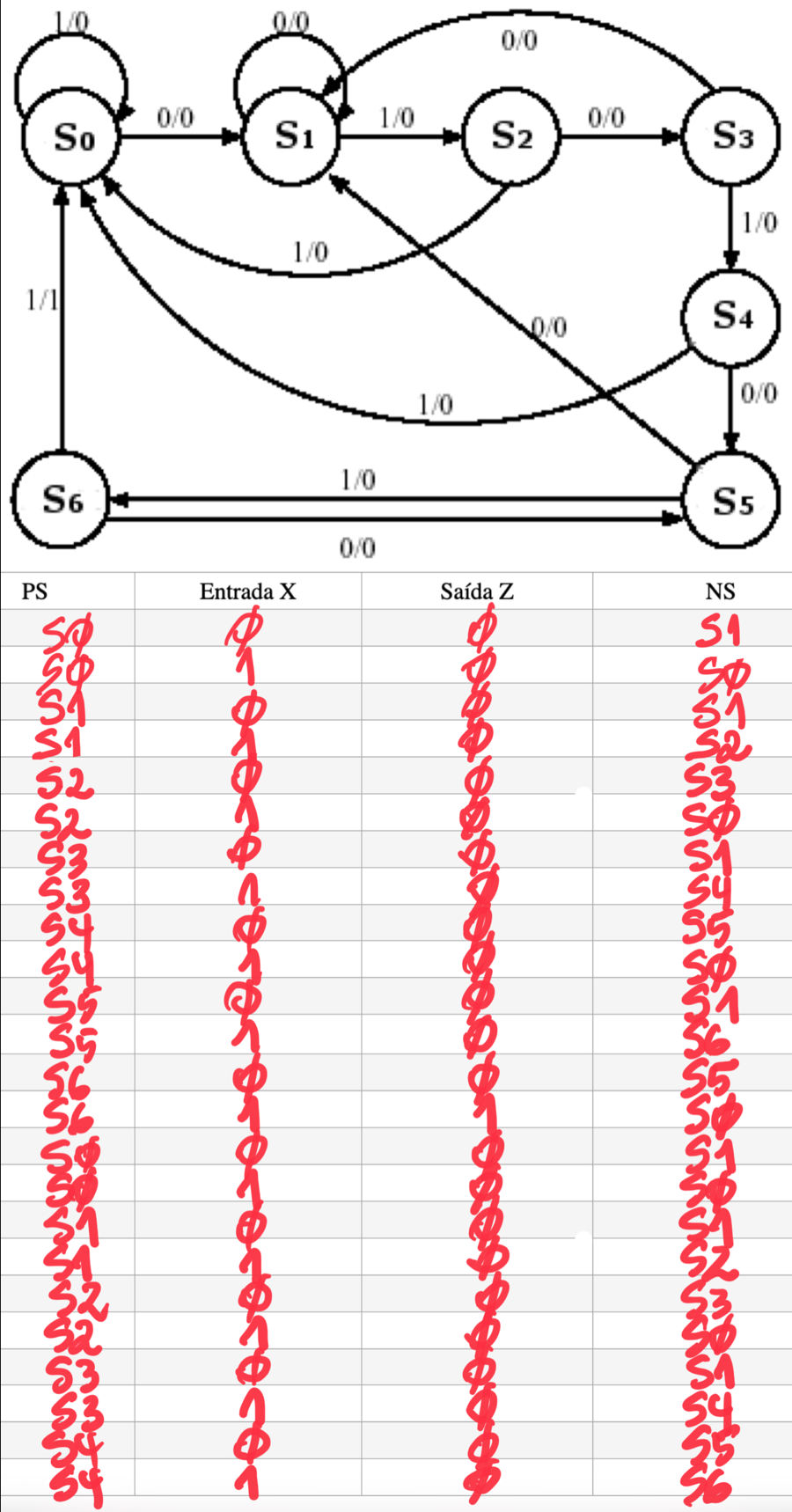

2. Um circuito seqüencial apresenta o diagrama de estados mostrado na Fig.2 abaixo. A FSM tem um entrada X e uma saída Z síncronas. Considerando que a entrada X é igual a seqüência de bits dos três dígitos mais significativos do número de seu CPF, em código BCD, determine a tabela de estados da FSM. Considere que o bit mais significativo é o primeiro valor de X na sequência. Se seu CPF é par, inicie no estado S4; caso seu CPF seja ímpar, inicie pelo estado S5.
Solução

Fig.2

CPF:________________________________



Três dígitos mais significativos do CPF = _______Sequencia em binário de X = _________________________

Valor da questão = 5

Cada linha da tabela completamente correta = 0,42
