Aluno:______________________________________________________ CPF Nº:___________________

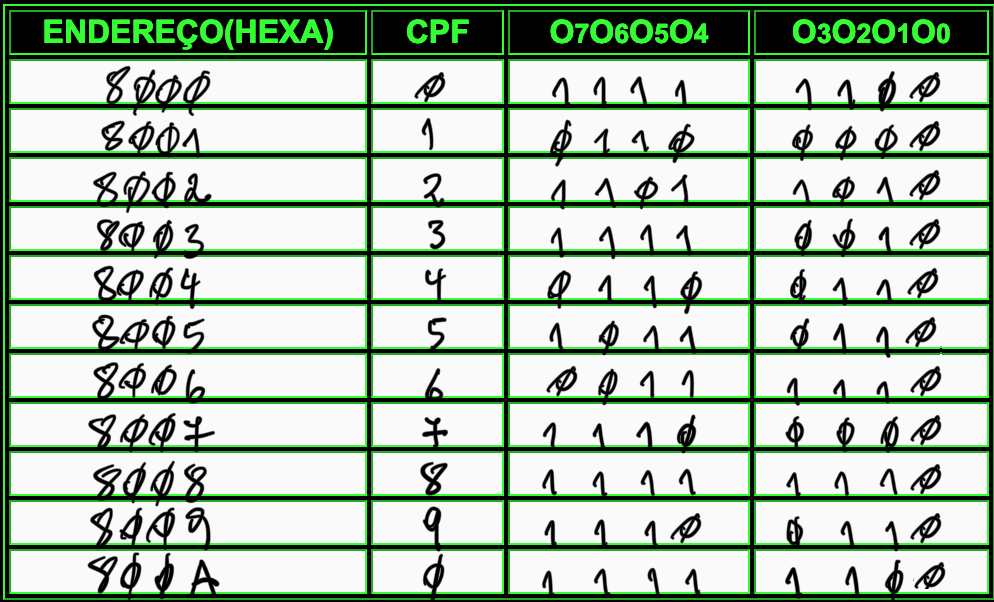

1.A Fig.1 mostra duas ROMs associadas e ligadas a um display de 7-segmentos e no modo leitura. As ROMs são programadas para mostrar no display os 11 números de seu CPF, um de cada vez, do dígito mais significativo para o menos significativo. Sabendo que os dados estão gravados a partir do endereço X000H, onde X é igual segundo maior número do seu CPF, então determine, em HEXA, os endereços e a programação armazenada O7O6O5O4O3O2O1O0, em binário, sabendo que O0=0.
Solução

Fig.1

CPF:___________________________

Valor da questão = 5

Cada linha da tabela totalmente correta = 0,45

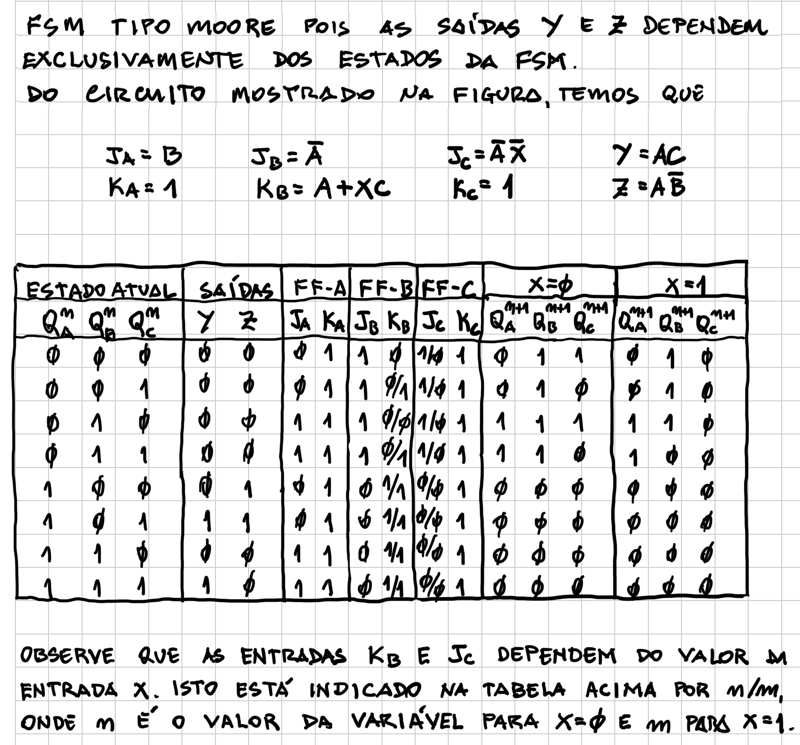

2.O circuito sequencial da FSM mostrado na Fig.2 tem uma entrada X e duas saídas YZ. Considere que o estado inicial da FSM é igual à 000(CPF par) e 111(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.2

CPF:________________________________


Três dígitos mais significativos do CPF = _______Sequencia em binário de X = _________________________

Valor da questão = 5

Cada coluna da tabela completamente correta = 0,42
