Aluno:______________________________________________________ CPF Nº:___________________

1.A Fig.1 mostra quatro ROMs associadas em um banco de memória. Cada chip ROM tem 16 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais `a representação BCD dos 4 números mais significativos do seu CPF, Control bus(enable) está em A15, a ROM 1 está gravada com o primeiro número mais significativo, ROM 2 com o segundo número mais significativo, ROM 3 e ROM 4 com os dois maiores números do CPF, em BCD, responda:

(a) Endereços, em HEXA, do banco de memória acessado: endereço inicial e final

(b) (b)Os valores binários dos pinos de dados D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0

(e) Capacidade total do banco de memória, em kilobits(Kb)
Solução

Fig.1

CPF:___________________________


Representação BCD dos 4 números mais significativos do seu CPF = ________________________________

A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 = _____________________________________


ROM 1 gravada = ___________ROM 2 gravada = ___________ROM 3 gravada = ___________ROM 4 gravada = ___________

Espaço de endereço banco ROM: ______________H(inicial) até _______________H(final)

D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 =____________________________________________(bin)


Capacidade total do banco de memória, em kilobits =________________________(Kb)

Valor da questão = 5

Espaço de endereços do banco ROM correto = 2

Valores binários dos pinos de dados totalmente corretos = 2

Capacidade total do banco ROM correto = 1

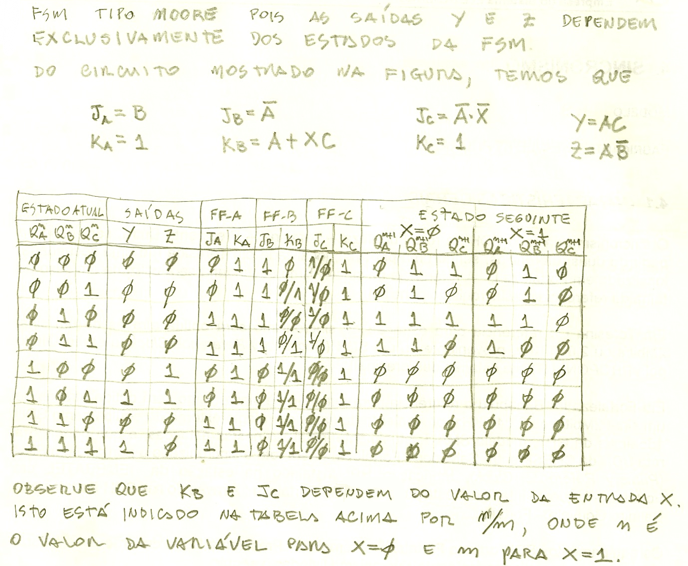

2.O circuito sequencial da FSM mostrado na Fig.2 tem uma entrada X e duas saídas YZ. Considere que o estado inicial da FSM é igual à 000(CPF par) e 111(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.2

PS(ABC)

YZ

X

NS(ABC)

CPF:________________________________


Três dígitos mais significativos do CPF = _______Sequencia em binário de X = _________________________

Valor da questão = 5

Cada linha da tabela completamente correta = 0,42
