Aluno:______________________________________________________ CPF Nº:___________________

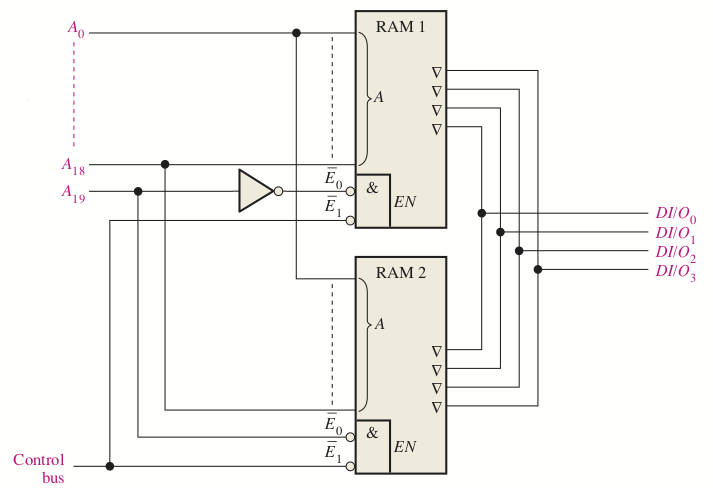

1. A Fig.1 mostra duas RAMs associadas em um banco de memória. Cada chip RAM tem 19 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números MAIS significativos do seu CPF(CPF par) e representação BCD dos 5 números MENOS significativos do seu CPF(CPF ímpar), sinal Control bus está baixo(0), a RAM 1 está gravada com número mais significativo e RAM 2 com o número menos significativo do número de controle do seu CPF, em BCD, responda:

(a) Os valores binários dos pinos de dados DI/O₃DI/O₂DI/O₁DI/O₀ = _______________________

(b) Memória RAM acessada._______________________________

(c) A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ = __________________________(bin)

Solução

Fig.1

CPF:_________________ Números(5) MAIS significativos do seu CPF=__________

Valor da questão = 5

Endereço correto = 1

Memória RAM acessada = 2

Valores dos pinos de dados correto = 2

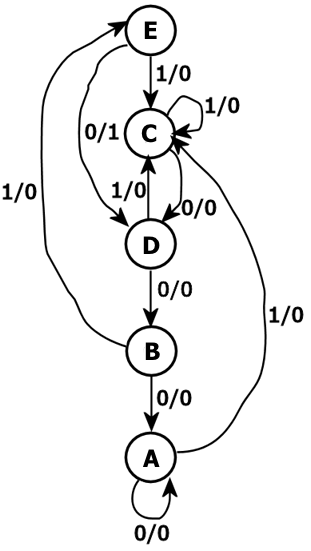

2.O controlador de um sistema digital apresenta um diagrama de fluxo mostrado na Fig.2, formado por uma FSM síncrona, tipo Mealy, com cinco estados A, B, C, D, E,  uma entrada X e uma saída Z. Considere que a entrada X é igual a sequencia de bits (do MS para o LS) formada pela representação BCD dos cinco dígitos mais significativos de seu CPF, então complete a tabela de estados. Se seu CPF é par, o estado inicial(PS) será o estado D, e seu CPF é ímpar, o estado inicial(PS) será o estado B.
Solução

	PS X Z NS

Fig.2

CPF:_____________________________

Cinco dígitos mais significativos do CPF = ___________Sequencia em binário de X =_________________________________

Valor da questão = 5

Cada linha da tabela completamente correta = 0,25
